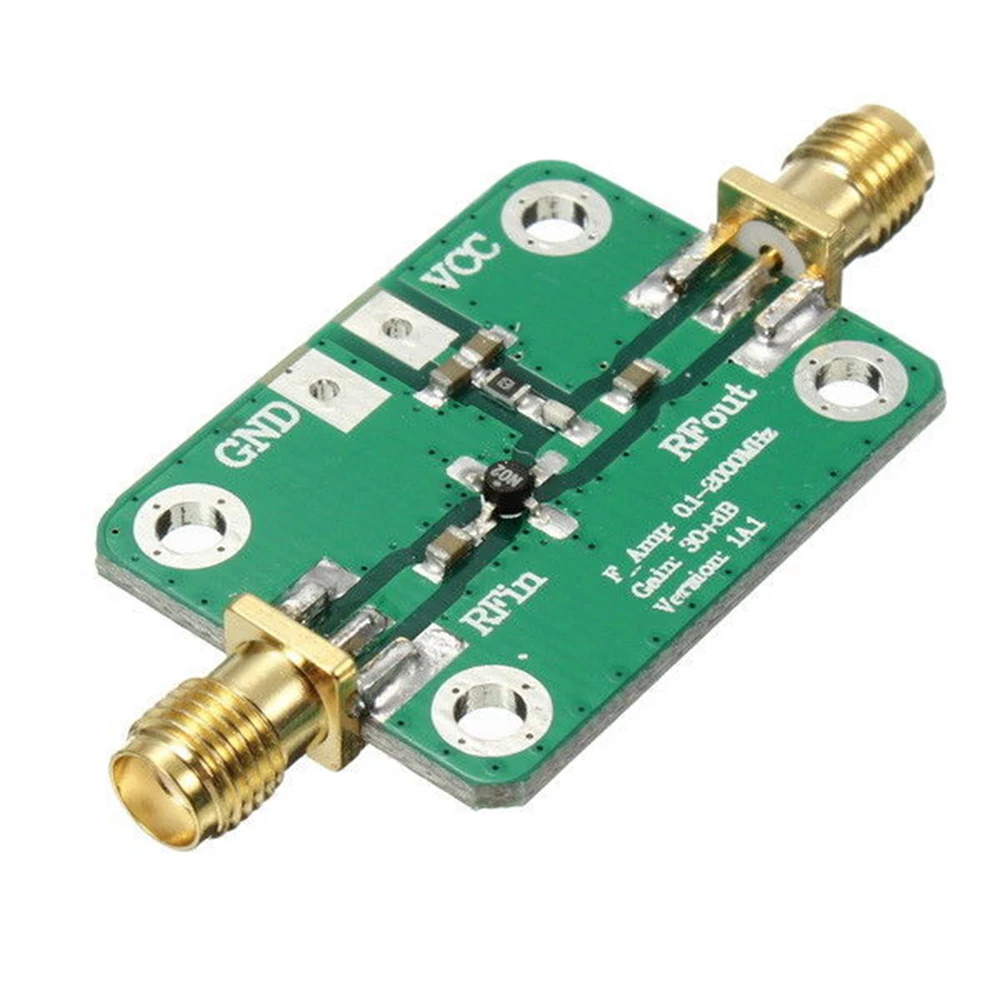

0,1-2000 МГц RF широкополосный усилитель усиления 30 дБ малошумный усилитель LNA платы модули 25X52 мм доска

Описание:

Название товара: RF широкополосный усилитель модуль

Рабочая частота: 0,1-2000 МГц

Напряжение питания: 6-12 В постоянного тока

Шум Рисунок: 1.9dB

Сопротивление системы: 50 Ω

Максимальная выходная мощность: + 10 дБм (10 мВт) @ 1 дБ точка сжатия

Усилитель коэффициент усиления антенны:

F = 0,1 МГц, усиление = 32 дБ

F = 500 МГц, усиление = 31 дБ

F = 1000 МГц, усиление = 29 дБ

F = 1500 МГц, усиление = 25 дБ

F = 2000 МГц, усиление = 20 дБ

Примечание:

1. При рабочей частоте менее 500 МГц, она получает хорошую плоскость усиления, может сделать ее менее 1 дБ после тщательной регулировки. Чем ниже частота, тем выше коэффициент усиления.

2. Рабочая частота усилителя нижнего лимита зависит от входного и выходного конденсатора, значение по умолчанию составляет 0,1 мкФ, работает до 0,1 МГц. Увеличить входную и выходную емкость соответственно, может продлить частоту отключения, например, 10 мкФ емкость может работать до 5 кГц.

3. когда напряжение питания меняется в 5-8 в, его можно использовать в качестве усилитель с регулируемым напряжением, усиление увеличивается с увеличением напряжения питания, который подходит для радиочастотной передачи передней цепи, используя DA контроль напряжения питания, для контроля усиления усилителя, автоматический контроль усиления.

4. Когда напряжение питания в 8-10 В, низкий Частотный конец усиления до 30 дБ, в это время усилитель имеет низкий коэффициент шума и хорошую стабильность.

5. Когда напряжение составляет 12 В, усиление достигает максимального значения, и низкий коэффициент усиления может ударить 32,5 дб.

Посылка включает в себя:

1 х 0,1-2000 МГц RF широкополосный усилитель
