0,1~ 60MHz 20MHz~ 2,4 GHz RF сингальный счетчик частоты частотомер светодиодный тестер(синий

С Microchip PIC16F648A, 2,4 ГГц частотомер, с помощью температурного компенсированного напряжения, управляемого кристаллическим осциллятором (2,5 ppm VC-TCXO), уникальным контролем затвора и точным временем (несинхронизированное прерывание), время затвора (обновление дисплея) 0,01 секунд/0,1 секунд/1,0 секунд, отображение частоты в реальном времени.
Одноконцевая Входная конструкция, трехканальное Измерение частоты (низкий канал/высокий канал/автоматический канал), двухчастотный дизайн, значение и режим IF/down можно задавать отдельно, с помощью восьми 0,56 дюймовых цифровых дисплеев высокой яркости, восемь регулируемых яркости.
2 канала измерения (каналы низкого сопротивления), низкий канал, диапазон измерения: 0,1 МГц ~ 60 МГц, Точность: +/-100 Гц (0,01 1 s время ворот), +/-10 Гц (0,1 секунд ворота), +/-1 Гц (1,0 секунд, когда ворота).
Низкая чувствительность канала: 0,1 МГц ~ 10 МГц: лучше, чем 60 mVPP, 10 МГц ~ 60 МГц: лучше, чем 60 mVPP, 60 МГц ~ 75 МГц: не Протестировано. Схема является простой и разумной структурой, двухкнопочное управление, простое управление, настройки автоматически сохранены, Загрузка непосредственно вызов.
Высокий канал (делится на 64), диапазон измерения: 20 МГц ~ 2,4 ГГц; точность: +/-6400 Гц (0,01 секунд), +/-640 Гц (время затвора 0,1 1 s), +/-64 Гц (время затвора 1,0 1 s), высокая чувствительность канала: 20 МГц ~ 30 МГц: лучше, чем 100 mVPP, 30 МГц ~ 60 МГц: лучше, чем 50 mVPP, 60 МГц ~ 2,4 ГГц: не Протестировано.
1 ворота tim, 0,01 S, 0,10 S, 1,0 S.
Автоматический канал
Автоматически выбирается в соответствии с частотой входного сигнала высокий или низкий канал, определение частоты 60 МГц. Например, когда Амплитуда входного сигнала превышает 60 МГц, не может автоматически выбрать высокий канал, канал должен вручную выбрать высокочастотное измерение.
Если параметры
Независимый двойной дизайн, отрегулируйте Минимальный шаг частоты 100 Гц, частотный диапазон 0 ~ 99,9999 МГц, можно установить, чтобы увеличить или уменьшить режим частоты IF.
Опорной частоты
Используя 5032 посылка 13,000 МГц потепление напряжения контролируемый кварцевый генератор (VC-TCXO), стабильность частоты +/-2,5 ppm.
Рабочее напряжение
Вход постоянного тока: DC 9 V ~ 15 V (с защитой от обратной полярности)
В настоящее время
Максимальная 160 мА (условия тестирования: ① источник питания 12 В пост. Тока; ② красный светодиодный; ③ восемь яркости)

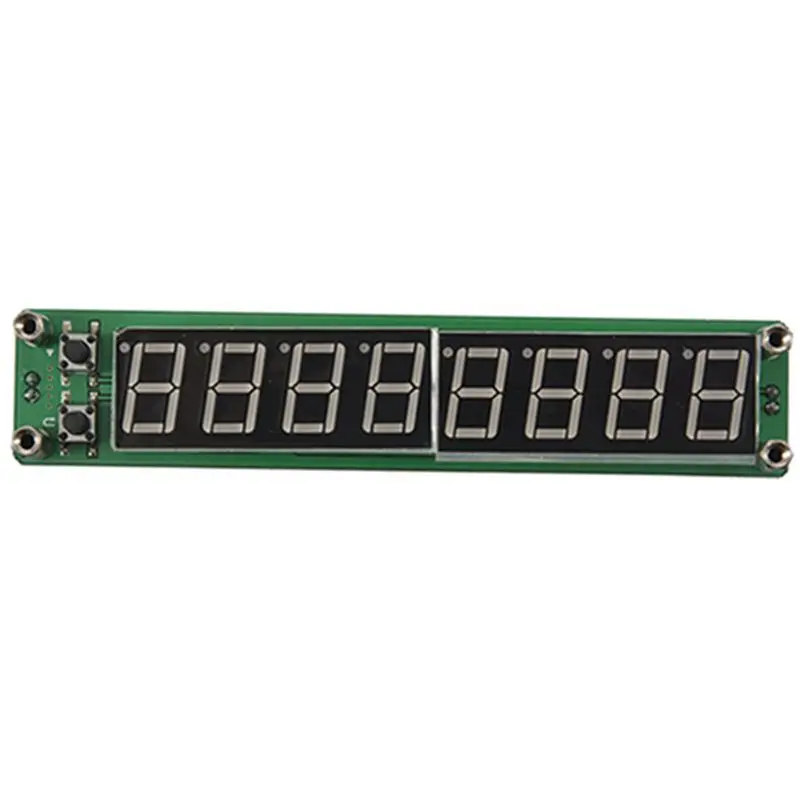

Восемь светодиодный дисплей, самый высокий дисплей восемь цифр.
8 светодиодный яркость регулируется, заводская установка на максимальную яркость.

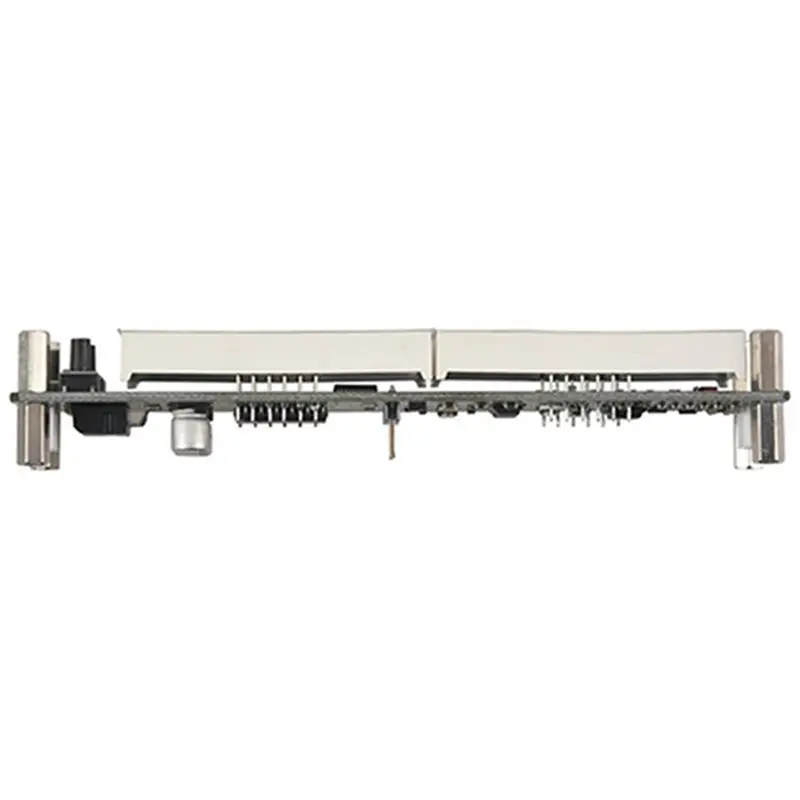

Физические размеры, длина × ширина × высота: 125,5 мм × 25,5 мм × 21,5 мм/4,94x1x0,85 дюйма
Качество компонентов 46g (NW)

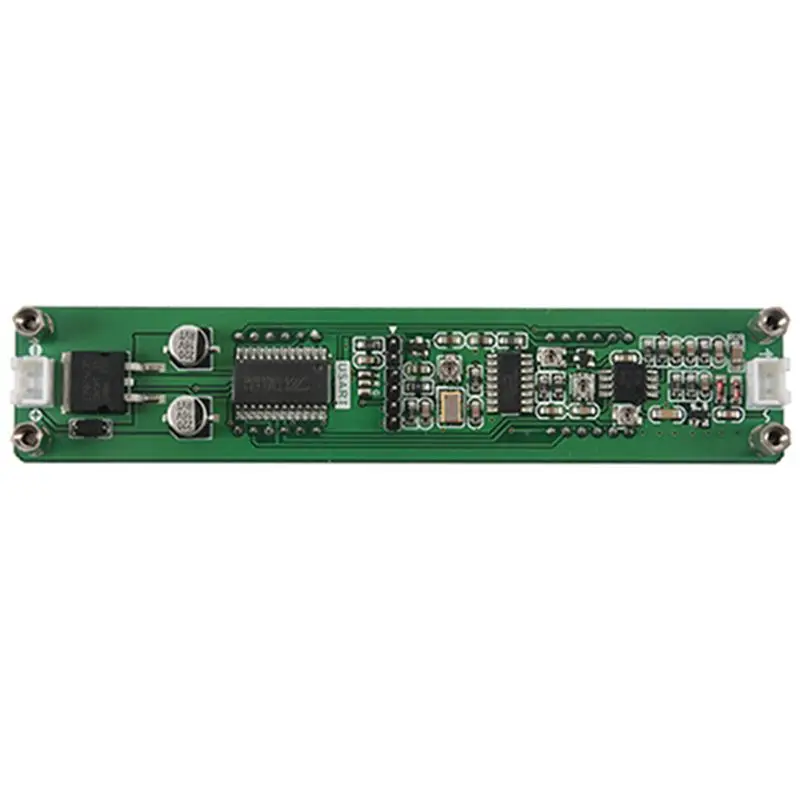

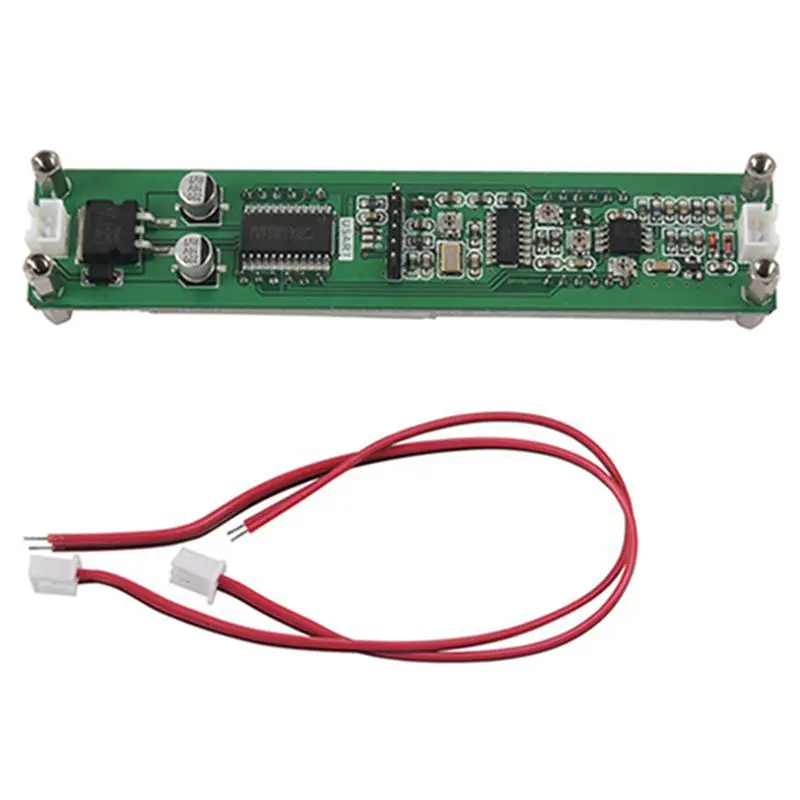

Бортовой Интерфейс
DC IN (интерфейс питания): HX2.54-2P розетка
ВЧ (вход сигнала): HX2.54-2P гнездо
ICSP (интерфейс программирования): 2,54-6 P Pin
Материал: пластик, металл
Цвет: зеленый
Светильник Цвет: синий
Упаковка: 1 светодиодный измеритель частоты
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
