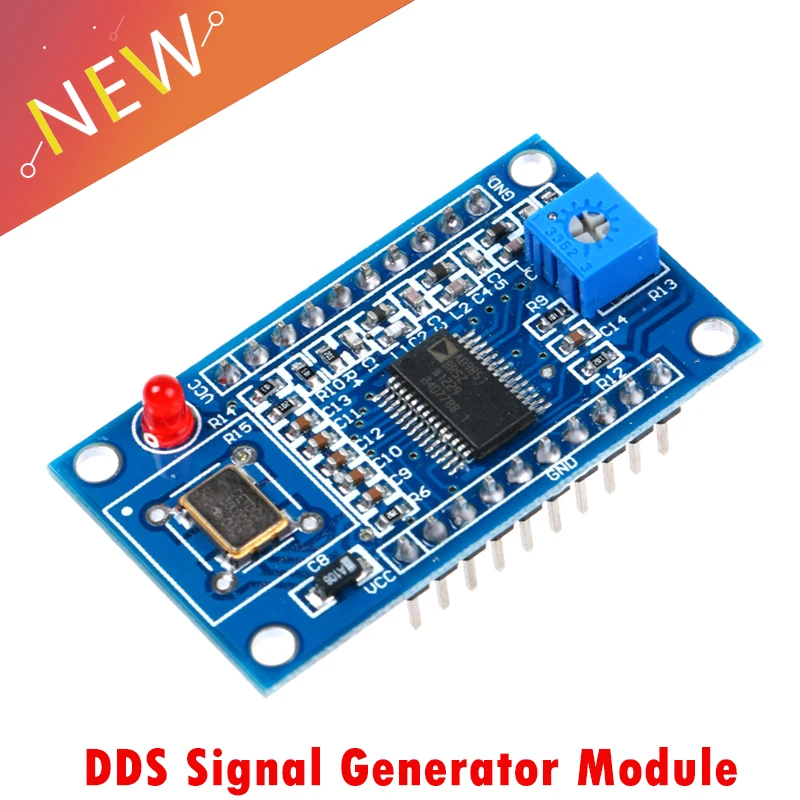

0-40 МГц AD9850 DDS генератор сигналов Модуль 2 Синусоидальная волна и 2 квадратных низких частот фильтр Кварцевый резонатор Тесты оборудование доска

Описание

Особенности:Примечание чип: AD98501. AD9850: 0-40 МГц.2. 2 синусоидальных волны и 2 квадратных волны выхода.3. После увеличения частотных гармоник 20-30 МГц, форма волны будет все меньше и меньше чистой.4. Квадратная волна: 0-1 МГц.5. Фильтр низких частот с 70 МГц, поэтому сигнал лучше, чем SN.6. Параллельный и последовательный ввод данных может быть выбран через перемычку.7. DA произвел контрольный штырь (PIN12) для легкой регулировки, чтобы сделать величину применения формы выходного сигнала.8. Исходное входное напряжение компаратора, генерируемое переменным резистором, резистор может быть скорректирован рабочий цикл квадратной волны различных.9. Активные модули кристаллического генератора AD9850 125 МГц.10. Размер: 4,5 см x 2,6 смПосылка включает в себя:1 шт. * AD9850 DDS модуль генератора сигналов 0-40 МГц тестовое оборудование
