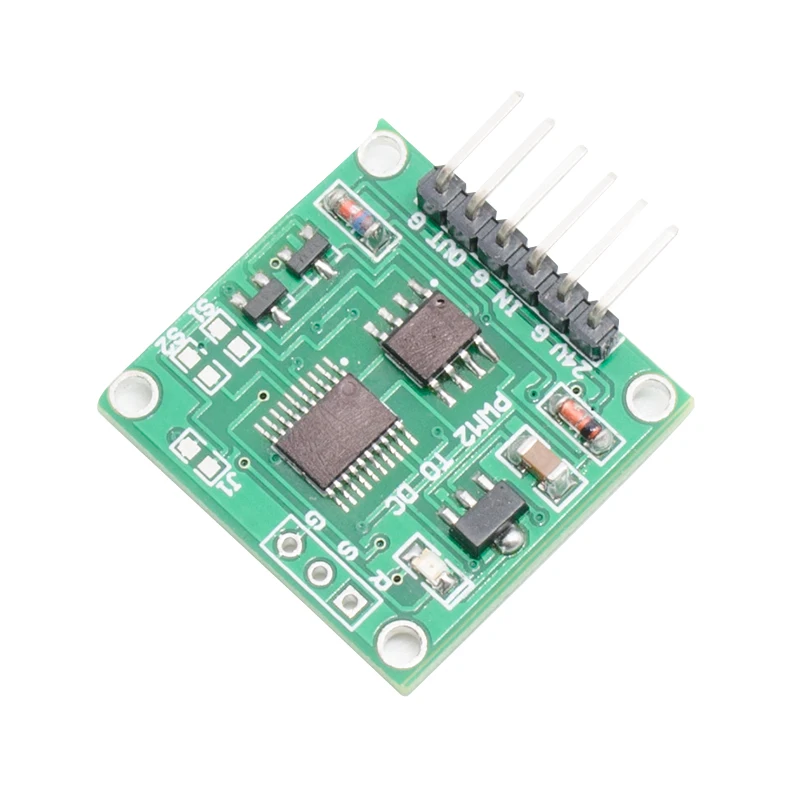

0-5 в 0-10 В коэффициент работы линейное преобразование передатчика ШИМ в модуль напряжения внутренняя обработка микросхем электронная плата SC06

Это линейное преобразование модуля, выход PWM данных выражен сигналом напряжения через внутреннюю обработку чипа.

Модуль параметры:

Напряжение питания: 9 V ~ 24 V

Диапазон входного напряжения сигнала: 4 ~ 24 в

Диапазон частот входного сигнала: 50 гц ~ 10 кгц

Диапазон входного рабочего цикла сигнала: 0 ~ 100%

Выходное напряжение: 0,00 в ~ 5,00 в/0,00 в ~ 10,00 в

Вход: S1 колодки на печатной плате: по умолчанию открытый, нет использования.

Режим вывода: S2 колодки на печатной плате: открытая цепь (выход 0,00 в ~ 5,00 в); короткое замыкание (выход 0,00 в ~ 10,00 в), по умолчанию открытое.

Сфера применения: оборудование для дистанционного сбора и управления данными;

Размер: (L) 26 мм (ш) * 23 мм (высокая) 10 мм

Интерфейсный модуль:

24 В: Положительный интерфейс питания (9 В ~ 24 В).

G: интерфейс питания.

В: интерфейс ввода положительного сигнала.

G: входной интерфейс отрицательного сигнала.

Выход: выходной интерфейс сигнала (0,00 в ~ 5,00 в/0,00 в ~ 10,00 в).

G: интерфейс питания.

Примечание: если выход 0,00 в ~ 10,00 в, напряжение питания должно быть 15 в.

Выход (0,00 V ~ 5,00 V) разрешение: 0,050 V/D (V/dutycycle)

Выход (0,00 V ~ 10,00 V) разрешение: 0,100 V/D (V/dutycycle)

Используется для вычисления формулы коэффициента нагрузки: (выходное напряжение (в)/разрешение) = коэффициент нагрузки (%).

Например: выход (0,00 в ~ 5,00 в) выход для 2,5 в

(2,5 (в)/0,05) = 50 (%).
