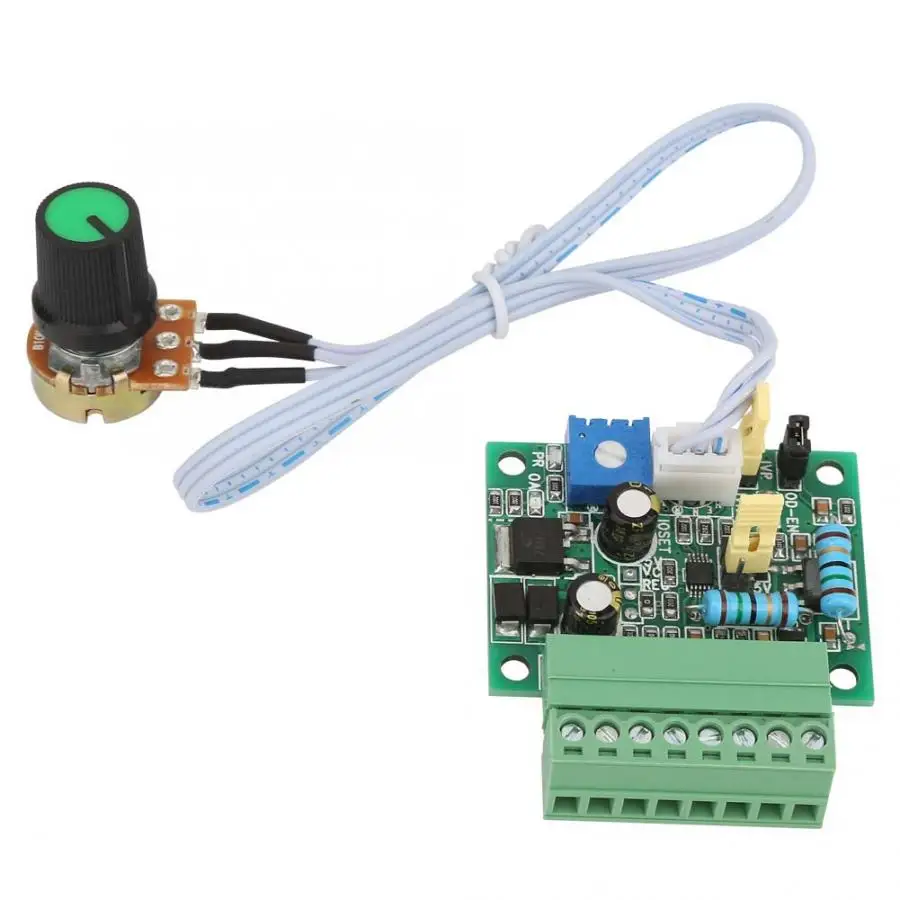

0-5 В/3,3 В/10 в до 4-20 мА/0-20 мА модуль преобразования сигнала 1-5 в до 4-20 мА в/I преобразователь напряжения в текущий преобразователь платы

Описание

0-5 В/3,3 В/10 в до 4-20 мА/0-20 мА модуль преобразования сигнала 1-5 в до 4-20 мА в/I преобразователь напряжения в текущий преобразователь платы

Особенности:

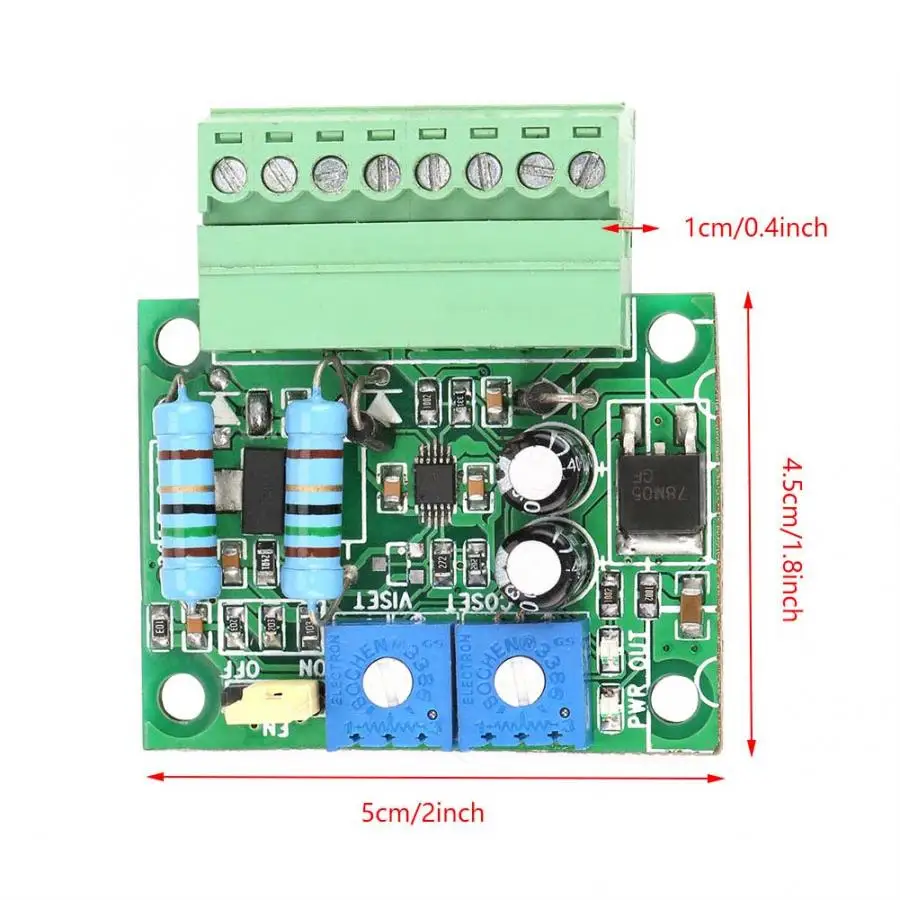

Функция и эффект терминала:

V +:Мощность Вход +

V-: входная мощность-

AVIN-:Аналоговый контроль качестваВходное напряжение -

AVIN +: аналоговое напряжение контроля количестваВход +

5 В выход: 5 В выходная мощность, может обеспечить 50 мАВнешний ток

Порт EN-LON: модуль вкл/выкл управления работой.Модуль не работает при подвешивании или подключении к высокому уровню. В тех случаях, когдаПорт подключения к заземлению или низком уровне, модуль работает.

COUT-:В настоящее время Выход сигнала -

COUT +: выходной сигнал тока +

CO0SET: Установите потенциометр для токаДиапазон мощности

PWR светодиодный: показывает входную мощность. В тех случаях, когдаПитание подключено, светодиодный светильник включен.

Светодиодный выход: показывает выходную нагрузку. В случае отсутствияВыходная нагрузка обнаружена, светодиодный светильник включен.

VISET: Калибровка входного напряжения для регулировкиПотенциометр.

3PIN EN прыжок: прыжокВставляется между ногой и средней ногой, и модуль перестанет работать;Прыжок вставляется между стопой и средней стопой, иМодуль работает, перемычка находится параллельно с портом подключения EN-LON. В том случае, если выХотите контролировать работу с разъемом, скачок должен быть подключенВ выключенном состоянии.

Инструкции по настройке входного/выходного сигнала:

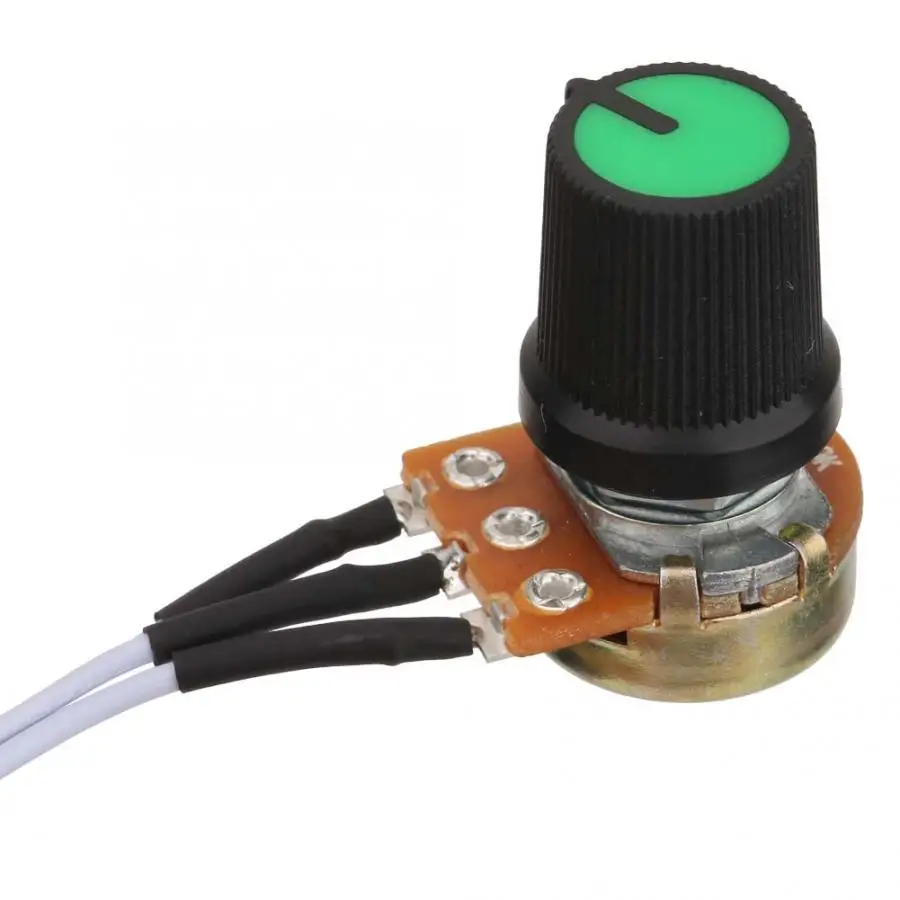

1. Отладка двух потенциометров иКалибровка входных и выходных сигналов: подготовьте 2 инструмента мультиметра. ОдинИзмеритель влажностиДля того чтобы 200mA шестерни,Вставьте красную ручку в текущее отверстие для измеренияМультиметр, красная ручка подключение к модулюПорт COUT + и черная ручка подключаются к выходу. Еще метр до 20 вТуристического снаряжения. Измерьте напряжение между портом AVIN-, AVIN +,РегулировкиВнешнийОдноразрядному потенциометруStopКогда порт AVIN + 5 В. РегулировкиПотенциометр COSET на плате, стоп, когдаВольтметр АмперметрПоказывает20mA. Затем Настройте внешнийПотенциометрДля OV, а затем НастройтеПотенциометр VISET, амперметр Показывает 0 мА, таким образом откалиброван0-5 в до 0-20 мА.

2. Если вам нужно 0-5 в до 4-20 мА, при калибровкеПотенциометр VISET, измерение входного сигнала составляет 0 В, регулировка потенциометра VISET, иЗатем сделайте выход 4 мА. Но если вам нужно 0-10 В до 0-20 мА/4-20 мА, вам нужноДобавьте 2 резистора, доступных в интерфейсе AVIN +.
