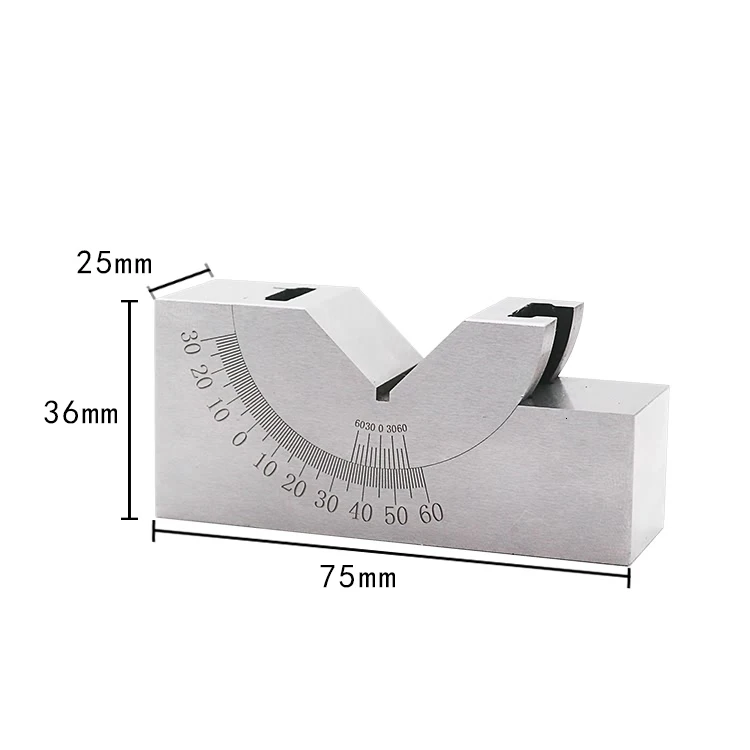

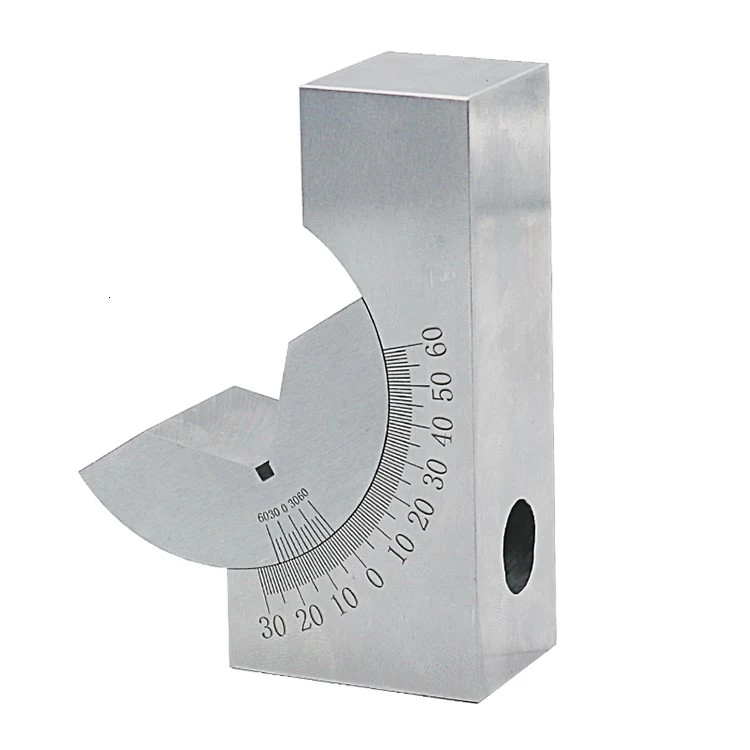

0-60 градусов синусоидальные датчики регулируемый угол точный измеритель угол Pad Регулируемая площадка

Описание

Использование: в фрезерном станке, рубашке, шлифовальной машине и сверлении с регулируемым углом на ноже, скрещенные или с другими приспособлениями будут заготовки после зажима заготовки, такие как обработка откосов, сверление косой и так далее.

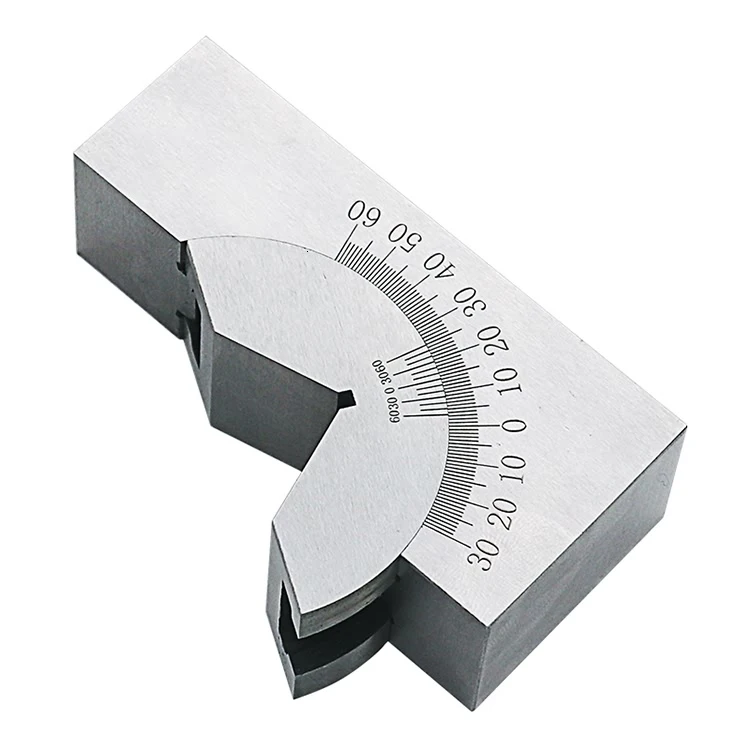

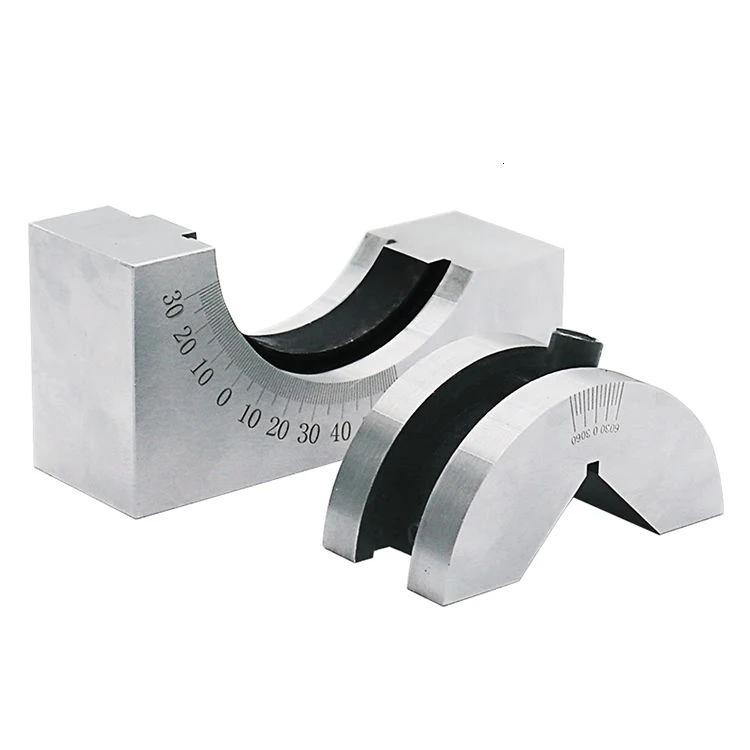

Использование: ⑴, Ослабьте винт, потяните v-образный блок вдоль основания вращения направляющего колеса, ищем целевой угол. ⑵, использование принципа считывания курсора, основной масштаб на индекс 1 °, индекс курсора 10 '. Линия "0" на курсоре выровнена с линией "0" на основной шкале, чтобы указать, что плоскость измерения A параллельна вспомогательной плоскостью, а плоскость отсчета B перпендикулярна на опорную плоскость.

① Когда курсор «0» линии находится в правой части основной шкалы «0» линии, степень считывается курсором «0» линии, и счет считывается со шкалой справа от курсора «0» линии (Считывание такое же, как и штангенциркуль) градусов (°), минут ('), что A, B измерительная поверхность против часовой стрелки поворачивает угол.

② Когда курсор «0» линии слева от основной шкалы «0», градус считывается курсором «0», и счет считывается с левой шкалой курсора «0» линии. Прочитайте степень (°), точки (')

A, B измерение угла поворота по часовой стрелке.

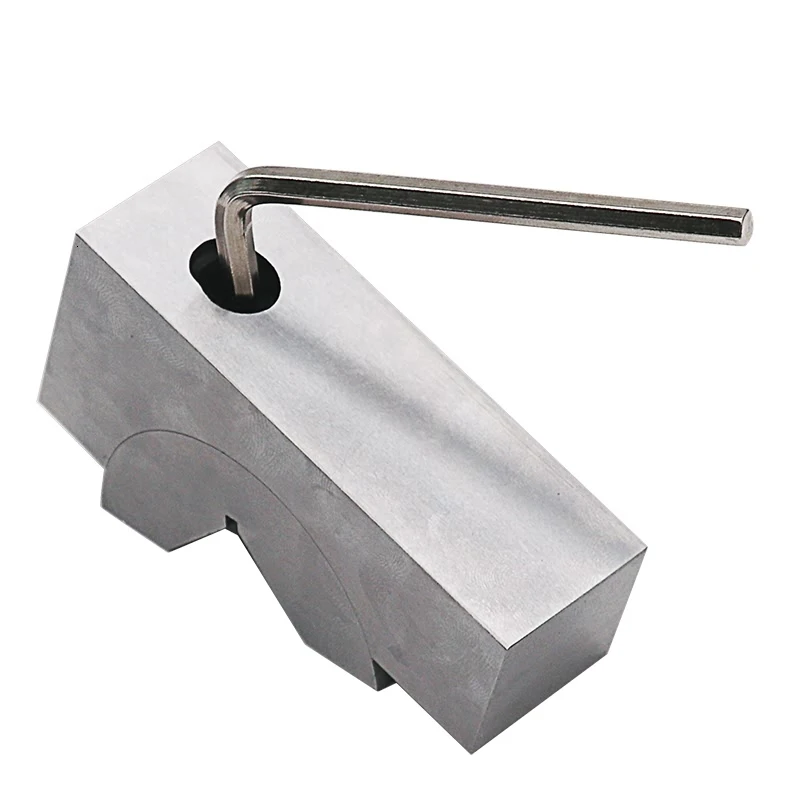

③ После того, как угол настроен на целевое значение, затяните v-блок к основанию.

Основные технические показатели:

(1) Когда измерительная поверхность A параллельна основной поверхности, а измерительная поверхность B перпендикулярна плоской датума, линия «0» курсора не совпадает с основной шкалой «0» больше 3 ', И кривизна обоих концов курсора отличается от основной шкалы степень совпадения не больше 5 '; с другой стороны, затяните винт так, чтобы основная шкала 0 ° линия и курсор "0" линия выравнивания, Параллелизм поверхности измерения и опорной плоскости не превышает 0,01 мм, поверхность измерения B и вертикальная плоскость не более 0,01 мм

⑵ В фиксированном состоянии погрешность индикации регулируемого угла не превышает ± 10'
