1-8000 МГц логарифмический детектор rf AD8318 70dB RSSI измерительный измеритель мощности частотомеры электрические инструменты RSSI тестер

Описание

1-8000 МГц логарифмический детектор rf AD8318 70dB RSSI измерительный измеритель мощности частотомеры электрические инструменты RSSI тестер

Описание:

РЧ-детектор изготовлен из чипа AD8318, конструкция цепи регулятора напряжения питания такая, что точность обнаружения стремится к официальным данным. Диапазон рабочих частот составляет 1-8000 МГц, может обнаруживать от-65 до 5 дБм РЧ-сигнал и с выходным напряжением постоянного тока уровень обнаруженного сигнала (в дБм, логарифмическое обнаружение). ВЧ-сигнал преобразуется в выходное напряжение постоянного тока. ВЧ-сигнал, соответствующий амплитуде или мощности выходного напряжения. Вы можете сделать индикатор мощности сигнала RSSI, анализатор спектра, контроль усиления. Обладает очень хорошей чувствительностью.

Технические характеристики:
Рабочая частота: 1-8000 МГц
Динамический диапазон: от-65 дБм до + 5 дБм
Наклон обнаружения:-25 мВ/дБ (стандартные значения)
Диапазон выходного напряжения: 0,5-2,1 в
Напряжение питания: 7-15VDC (содержащий цепь регулятора мощности)
Входное сопротивление: 50 Ом

РЧ интерфейс: Стандартный SMA female

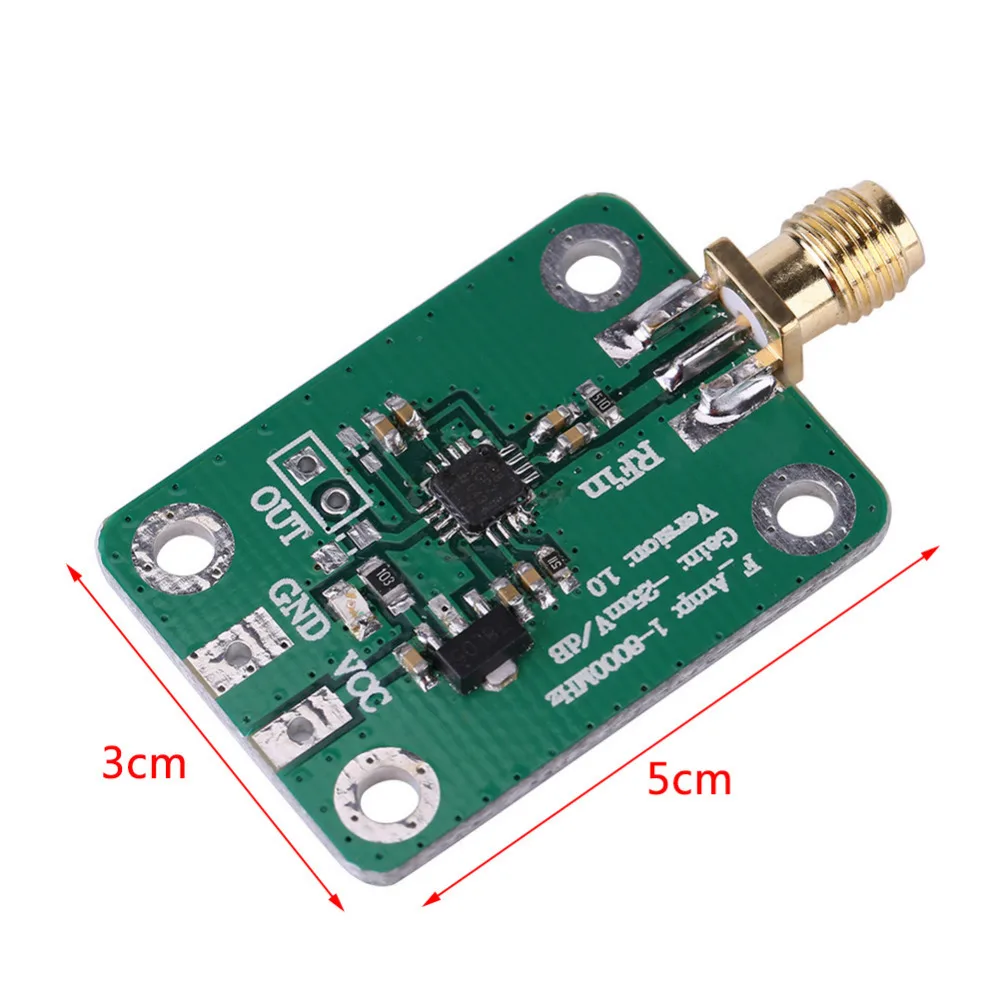

Размер: 5*3 см/1,97*1,18 дюйма

Посылка включает в себя:
1x1-8000 МГц AD8318 логарифмический детектор rf
