1 кг тензодатчик HX711 AD Модуль Вес сенсорный датчик из алюминиевого сплава датчик давления для взвешивания

Описание:

Четыре провода, простота в использовании, плюс 5-10 В приводное напряжение, прямой выход в качестве сигнала напряжения из-за изменения силы.

Ссылки на учебники и библиотеки: https://www.instructables.com/id/Scale-With-5kg-Load-Cell-and-HX711-Amplifi/ или https://github.com/aguegu/ardulibs/tree/master/hx711

Работает для raspberry pi

Размер тензодатчика: 81*13,5*13,5 мм/3,18*0,53 * 0.53in

Технические параметры

Диапазон: 0-1 кг

Выходная чувствительность: 1,0 ±0. 1 мВ/в

Нулевой выход: ±0. 1 мВ/в

Нелинейный: 0.05%; f

Lag: 0.05%; f

Повторяемость: 0.05%; f

Крип: 0.05% Ф. С/3 мин

Выходное сопротивление: 1000±5% Ом

Нулевой температурный дрейф: 0.05% Ф. С/10 °C

Температура чувствительности Дрифт: 0.05% Ф. С/10 °C

Свинцовый кабель

Мотивация положительная: красная

Стимул отрицательный: зеленый

Сигнал положительный: черный

Сигнал отрицательный: белый

Примечание:

Возможны незначительные отклонения в 1-3 мм из-за ручного измерения. Спасибо!

Один конец датчика фиксируется винтовым отверстием, другой конец держится в плавающем состоянии, и гравитация применяется в направлении, указанном этикеткой.

Особое внимание следует обратить на то, чтобы не нажимать непосредственно на белую резиновую деталь, чтобы избежать повреждения датчика.

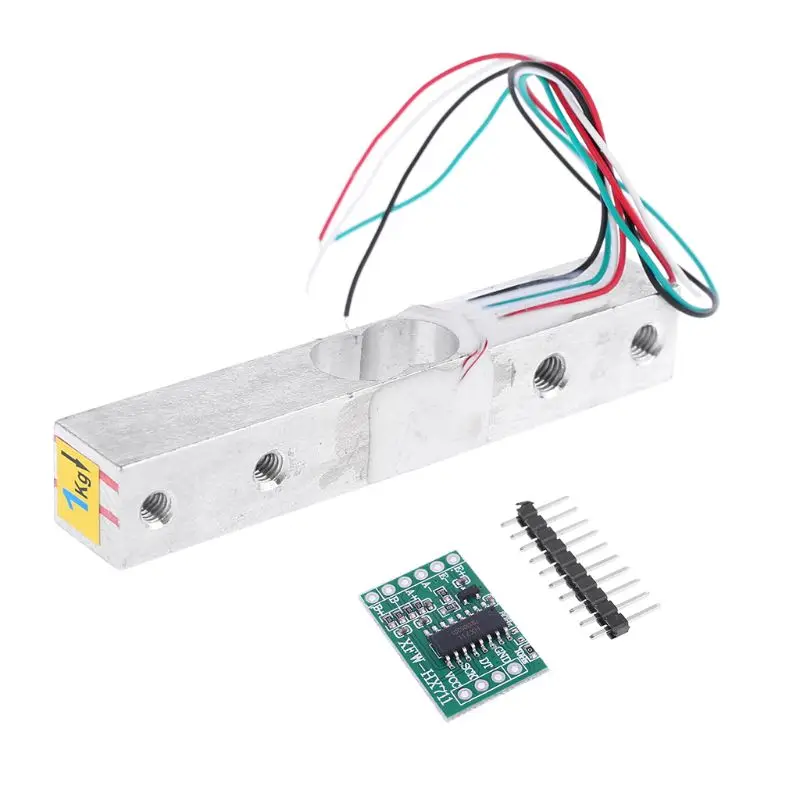

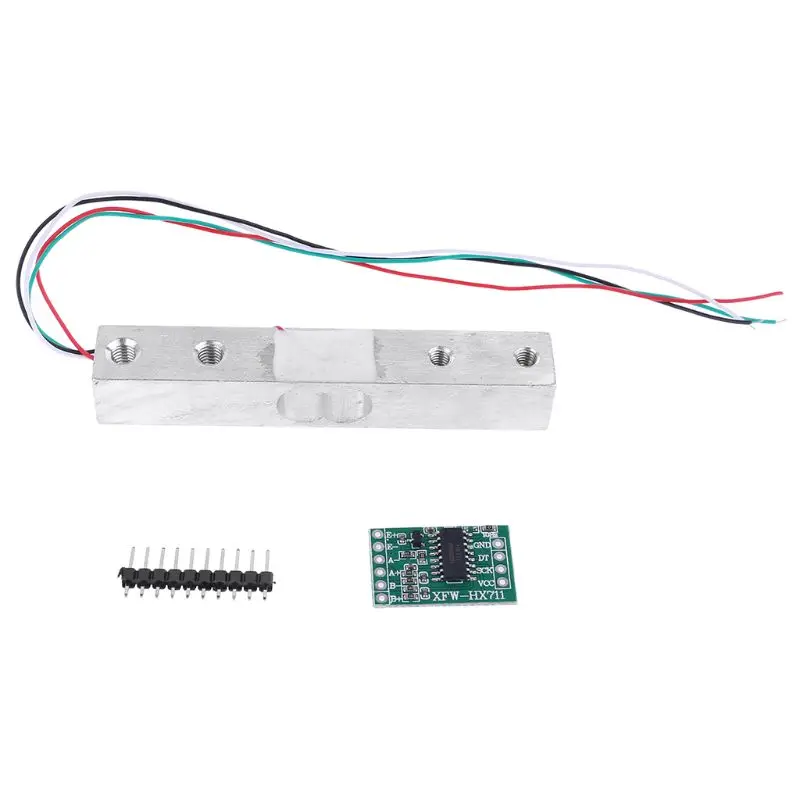

Посылка включает в себя:

1 * масса элемента груза Сенсор

1 * HX711 модуль
