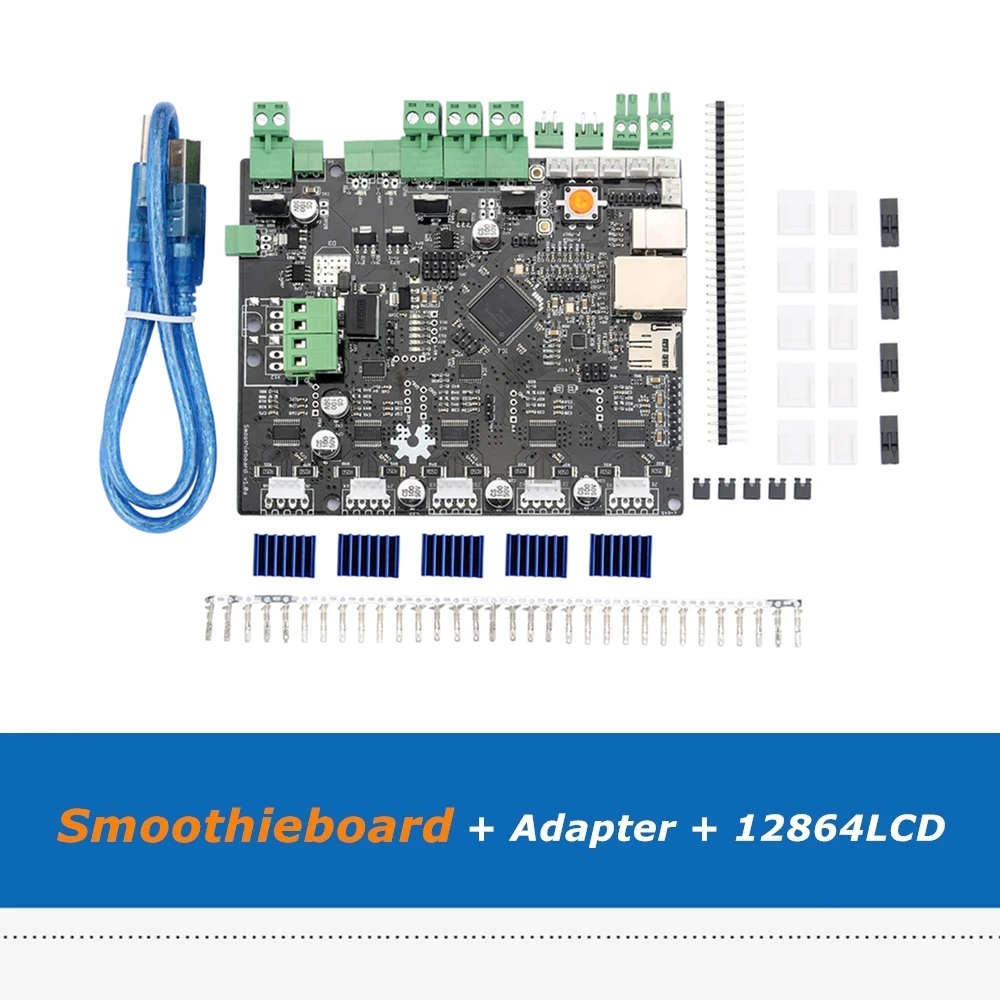

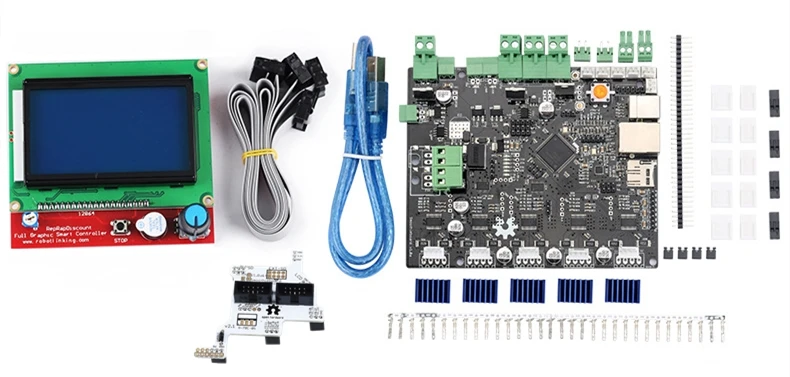

1 компл. Smoothieboard 5X V1.1 ARMBoard+ адаптер+ 12864LCD Scrren для ЧПУ машины 3d части принтера

Smoothieboard-это контроллер с открытым исходным кодом оборудования с ЧПУ, разработанный смузи для запуска микропрограммного обеспечения Smoothieware. Его основные цели дизайна:

1. Используется как мощное оборудование для управления несколькими типами машин (3D-принтеры, лазеры, фрезерные станки с ЧПУ/роутеры)

2. Простота настройки и использования

Микроконтроллер:

Плата использует микроконтроллер LPC1769, чип ARM Cortex-M3:

32-битная архитектура

120 МГц Частота

512кб ПЗУ (пространство программы)

64 КБ ОЗУ (оперативная память)

По сравнению со многими другими платами, это обеспечивает более быстрое/плавное движение, больше функций и большую растяжимость.

Плата работает под управлением прошивки smociie, которая была разработана и усовершенствована, чтобы использовать лучшие преимущества оборудования, сделать плату легкой в настройке и использовании, и добавить крутые функции.

Интерфейс USB подключается к хосту (компьютеру) и может использоваться:

Через его интерфейс USB/MSD (Mass storage) для прямого доступа к sd-карте в плате (чтение, изменение, копирование/вставка файлов)

Через USB/CDC (последовательный) интерфейс для отправки команд (например, Gcodes) для выполнения, например с помощью программного обеспечения хоста

Это позволяет делать очень аккуратные вещи, такие как:

Изменение конфигурации без изменения исходного файла или перепрошивки

Отбрасывание файлов Gcode на плату и их выполнение

Сброс файлов обновления прошивки на плату для легкого мигания

Видеть USB.

Интерфейс Ethernet позволяет подключать плату к локальной сети (LAN).

Затем вы можете использовать различные протоколы для разговора с платой:

HTTP для использования веб-интерфейсов, размещенных на плате, или с помощью программного обеспечения хоста, которое поддерживает это

Telnet для отправки команд через последовательный интерфейс или с помощью программного обеспечения хоста, которое поддерживает это

Видит сеть.

Плата поставляется со слотом для sd-карты, содержащим карту объемом 2 ГБ.

Карта используется для:

Файл конфигурации, который прошивка читает во время загрузки, чтобы все настроить

Файл прошивки, который можно заменить для обновления прошивки

Загрузочный файл gcode, который выполняется при запуске платы

Веб-интерфейсы для доступа через интерфейс ethernet

Набор программного обеспечения и документов, которые мы подготовили для вас в те дни, когда у вас нет доступа в Интернет

Вы также можете добавить в него Gcode файлы, а затем воспроизводить их с sd-карты, что удобно для файлов, таких плотных, что потоковая передача их на доску не удобна.

Шаговые двигатели драйвера:

Шаговые двигатели используются для перемещения осей на вашей машине, или поворота экструдеров.

Вы подключаете их к драйверам шагового двигателя на вашей сглаживающей плате.

Драйверы на плате v1 являются драйверами A5984, которые предлагают:

1/32 (тише) микрошаговый

Несколько защиты делают их прочнее

Цифровые (Настройка-набор файлов) значения тока, без манипуляции потенциометром

Большой нагрев позволяет использовать их полную мощность тока 2А, для большего крутящего момента/скорости

Smoothieboard 3X имеет 3 драйвера, 4X имеет 4 драйвера, а 5X имеет 5 драйверов, таким образом, их названия.

МОП-транзисторы для высоких нагрузок. Они по своей природе являются "переключателями" с цифровым управлением.

Ваш микроконтроллер может выбрать, если они пропускают электричество или нет. Это удобно для управления нагревательными элементами (такими как hotens и heated beds), вентиляторами и другими энергоориентированными периферийными устройствами.

Smoothieboard v1 имеет два типа мосфетов:

Маленькие для любителей, hotends, и других стран с низким уровнем нагрузки (5A, до 24 V)

Большие для подогреваемых кроватей, мощных ходов и других высоких нагрузок (12а, до 24 В)

Smoothieboard 3X имеет два небольших мосфета, Smoothieboard 4X имеет два маленьких и два больших мосфета, а Smoothieboard 5X имеет три маленьких и три больших мосфета.

Это больше, чем вам нужно, что приятно, если вы когда-либо сломаете один, а также означает, что Smoothieboard 4X используется для двойного экструзии, просто добавив внешний шаговый драйвер, и Smoothieboard 5X используется для тройной экструзии так же, потому что у вас уже есть Дополнительные входы термистора и мосфеты.

Все платы v1 поставляются с 4 входами для считывания температуры.

Они могут быть использованы для считывания сопротивления термисторов в вашем hotend или нагретом слое, выводя из него свою температуру тока, и от этого модуль контроля температуры может регулировать температуру, выбирая, нагревать его или нет.

Плата имеет 6 входов endstop. Эти используется для концевых выключателей в конце топоры, используется для ограничения motion в рабочей зоне, или для Homing к началу.

Они также могут быть использованы для подключения зондов, например для выравнивания кровати или автоматической калибровки машины.

Smoothieboard имеет главный вход питания, который поддерживает от 12 до 24 В.

Каждая пара mosfet также должна питаться через свой собственный, отдельный вход, поддерживающий от 12 до 24 В.

Логическое Питание платы может обеспечиваться через USB, через питание 5 В
