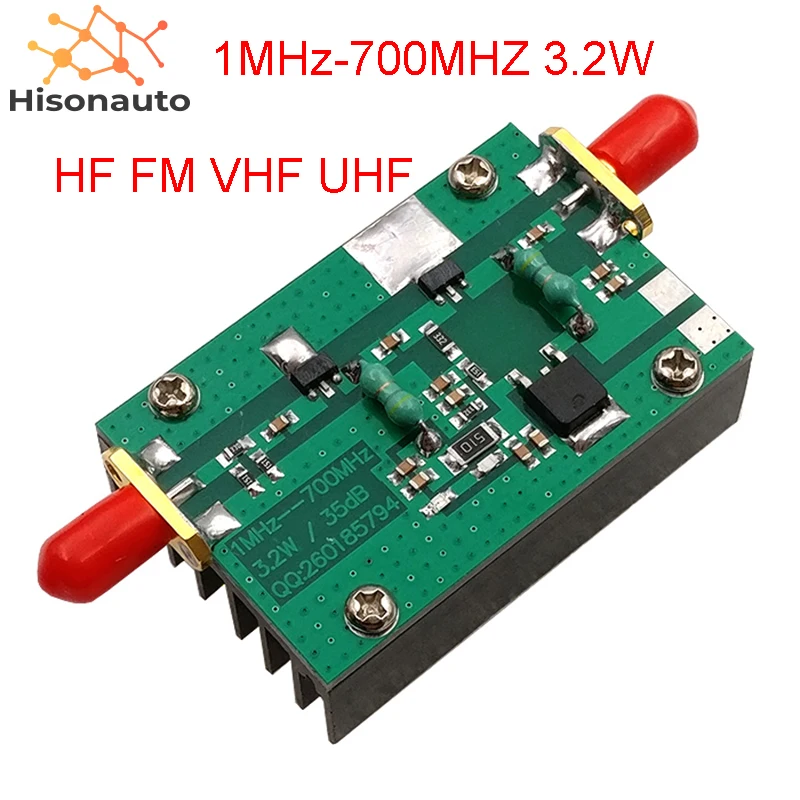

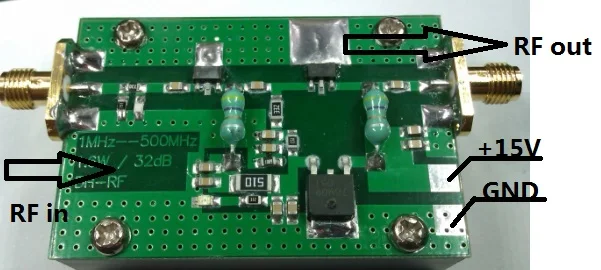

1 МГц-700 МГц 3,2 Вт усилитель HF fm VHF UHF FM передатчик широкоплоский усилитель высокой частоты

Примечание: Не допускается ввод сигнала без подключения или выход не подключен к нагрузке.

3,2 Вт РЧ-усилитель (700 МГц/30 дБ)

Во-первых, функции модуля и приложения:

1. Этот продукт обновлен от оригинальной версии 1-500 МГц 1,6 Вт. Он принимает обновленный дизайн и французский aeroflex Специальный 4 GHZ HBT гетеросколочный СВЧ-транзистор. Производительность очень хорошая! Больше выходной мощности, более широкая полоса пропускания и более стабильная работа!

2. широкополосный Радиочастотный усилитель мощности, подходит для всех видов радиосвязи, коротковолновый fm-пульт дистанционного управления, игрушечная рация, цифровое радио и т. Д. вход 1 мВт (0DBM) может выводить до 3 Вт, напряжение 15 В, широкополосная работа 1 МГц до 700 МГц может работать. Благодаря отличной конструкции, он может достигать 35DBM (3 Вт) на низкочастотном конце, и выходная мощность может достигать 32DBM (1,6 Вт) на 500 м. Для получения подробной информации, пожалуйста, обратитесь к параметру S21 и таблице тестирования частоты точки. Размер усилителя 37 мм * 56 см * 1,5 см (с большой радиатор сзади).

Во-вторых, параметры модуля:

1. Напряжение питания: + 15 В постоянного тока (типичное значение тока 450мА/максимальный выход усиления)

2, Рабочая частота: 1-700 МГц, Входное и Выходное сопротивление: 50 Ом;

3, максимальная выходная Амплитуда: 35 дБм (3,2 Вт/50 Ом)

4, усиление: 35 дБ (см. Кривую S21 для удельной кривой, разница между различными частотами)

5, размер входного сигнала: низкочастотный диапазон (0DBM/1 мВт), высокочастотный диапазон (2DBM)
