1 Set HSS86 Hybrid Servo Driver and NEMA34 Closed-Loop High Speed Stepper Servo Motor 4N.M 0~3000RPM

19 887 руб.

Описание

1 комплект HSS86 Гибридный сервопривод и NEMA34 замкнутый контур Высокоскоростной шаговый сервомотор 4N. M 0 ~ 3000 об/мин

Описание:

HSS86 представляет собой двухфазный гибридный шаговый двигатель сервопривод, новая 32-битная технология управления и векторным управлением технологии, которая может предотвратить потерю механизм синхронизации и обеспечивает высокую точность. Высокоскоростное затухание крутящего момента гораздо ниже, чем традиционный драйвер с открытым контуром, что может значительно увеличить высокоскоростную производительность и крутящий момент шагового двигателя. технология управления током на основе нагрузки может эффективно уменьшить рост температуры двигателя и продлить срок службы двигателя. Встроенный сигнал положения и сигнала тревоги удобен для мониторинга и управления ПК. Функция аварийной сигнализации с отклонением в положении обеспечивает безопасную работу механического оборудования. Драйвер является отличной заменой традиционного шагового драйвера с открытой петлей и может заменить часть традиционной сервосистемы переменного тока.

Особенности:

Драйвер используются передовые 32-битный специальный чип управления двигателем и вектор замкнутому циклу технологии. Шаговая замкнутая контурная система, без потери синхронизации движения. Улучшает крутящий момент и скорость двигателя. Сила тока регулируется в зависимости от нагрузки, что снижает повышение температуры двигателя. Подходит для всех видов условий нагрузки оборудования (включая колесо и шкив с низкой жесткостью) без регулировки параметров усиления. Двигатель работает плавно, мягко вибрирует и улучшает динамические Показатели ускорения и замедления. Нулевая статическая способность без вибрации после завершения позиционирования. Максимум 51200 шагов/вращение, 16 видов опционального сегмента. Он поддерживает защиту от перегрузки по току, защиту от перенапряжения, защиту от отклонения положения.

Технические характеристики:

Источник питания: 20 в перем. Тока ~ 80 в

Пиковый выходной ток: 5.0A (изменения тока вместе с нагрузкой)

Логический входной ток: 5 ~ 20 мА

Частота импульса: 0 ~ 300 кГц

Кодер линии: 1000
Сопротивление изоляции:> = 500 м &;

Номинальное напряжение двигателя: 70 в

Мощность двигателя: 200 Вт

Номинальная скорость двигателя: 0 ~ 3000 об/мин

Крутящий момент двигателя: 4Н. М

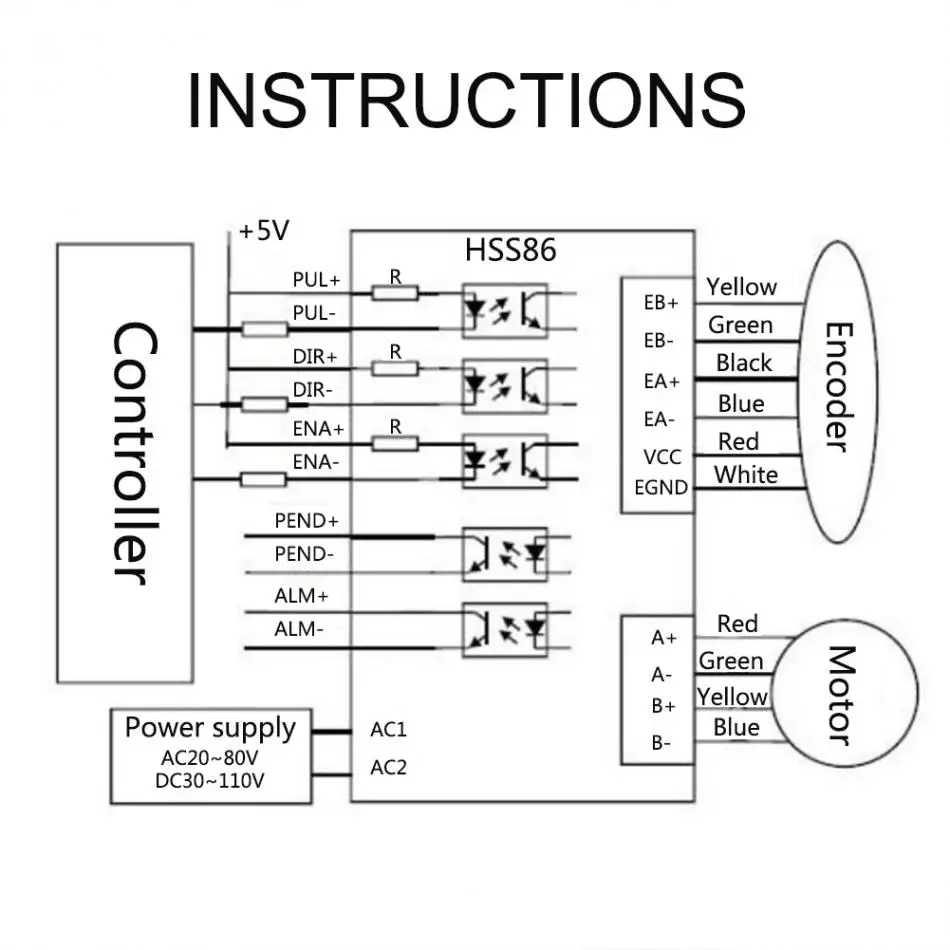

Терминал и проводка:

1. Двигатель и входная мощность

POS терминалСоединениеЦвет
A +Катушка фазового двигателя +Красный
A-Катушка фазового мотора-Зеленый
Модель B +B фазный мотор катушка +Цвет: желтый
В в-режимеB фазовая катушка двигателя-Синий
AC1Вход блок питанияAC20V ~ 80 V
AC2

2. Энкодер Вход

POS терминалСоединениеЦвет
EB +Энкодер B phase input +Цвет: желтый
EB-Энкодер B вход фазы-Зеленый
EA +Кодировщик фазового входа +Черный
EA-Кодировщик фазового входа-Синий
VCCКодер блок питания + (+ 5 V)Красный
EGNDИсточник питания энкодера GND (0 V)Белый

(Неправильная проводка кодировщика вызовет повреждение драйвера или кодировщика)

3. Управление сигнала

POS терминалСоединениеФункция
PUL +Входного сигнала импа Ульс +

Если уровень управляемого сигнала составляет 5 В, нет необходимости подключать резистор к входу сигнала;

Если уровень управляемого сигнала составляет 12 В, то 1 K резистор должен быть подключен к входу сигнала в серии;

Если уровень управляющего сигнала составляет 24 В, то 2 K резистор должен быть подключен к входу сигнала в серии.

ОпораВходного сигнала импа ульс-
Дир +Направление вход +
ДирНаправление ввода-
Ена +Позвольте input +
Ена-Позвольте input-
П +П выход +Выход двери OC, индикация закрытия местоположения завершена, открытая индикация местоположения незавершена.
П-П выход-
ALM +Alarm вывод +Выход двери OC, индикация закрытия имеет сигнал тревоги, открытая Индикация не имеет сигнала тревоги
ALM-Выходной сигнал тревоги-

Индикатор светильник:
PWR: индикатор питания. Зеленый светильник горит при включении питания.
ALM: индикатор неисправности. Красный светильник, мигающий один раз в течение 3 секунд, означает перегрузку тока или межфазное короткое замыкание; Красный светильник, мигающий дважды в течение 3 секунд, означает перенапряжение; красный светильник, мигший три раза в течение 3 секунд, показывает, что положение не допустимо.

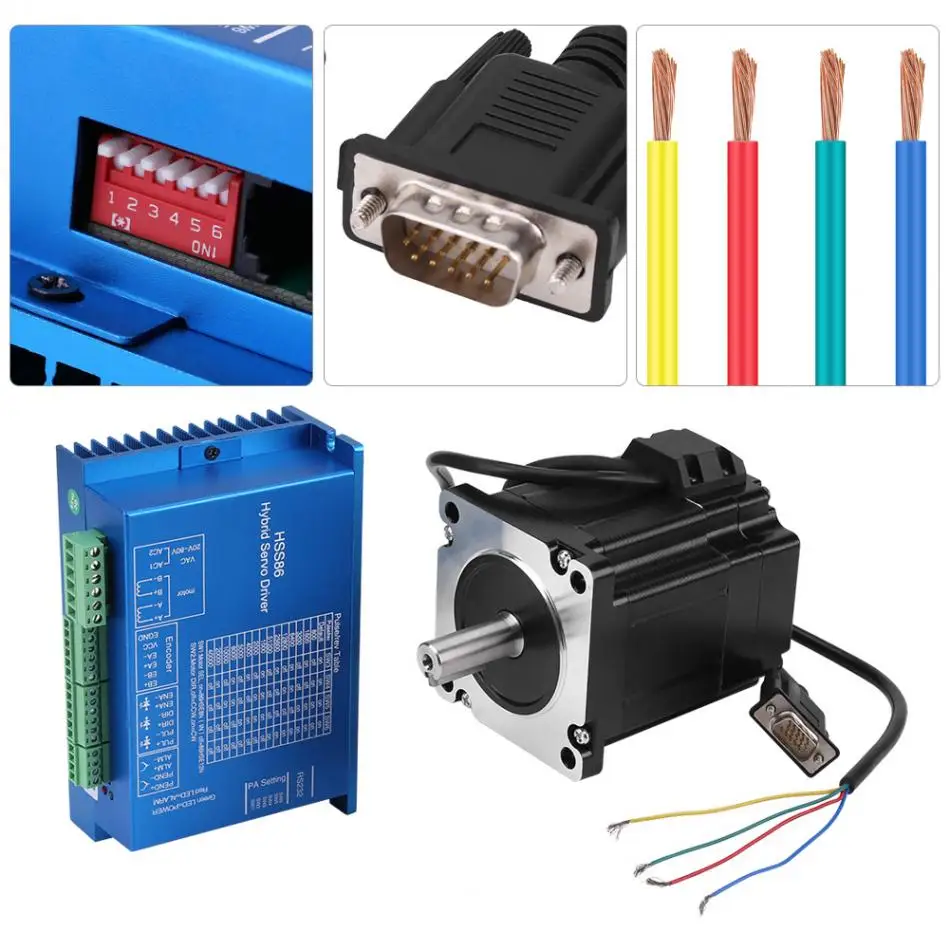

Посылка включает в себя:

-Диск-1 шт.

Двигатель-1 шт.;

1 х кабель
