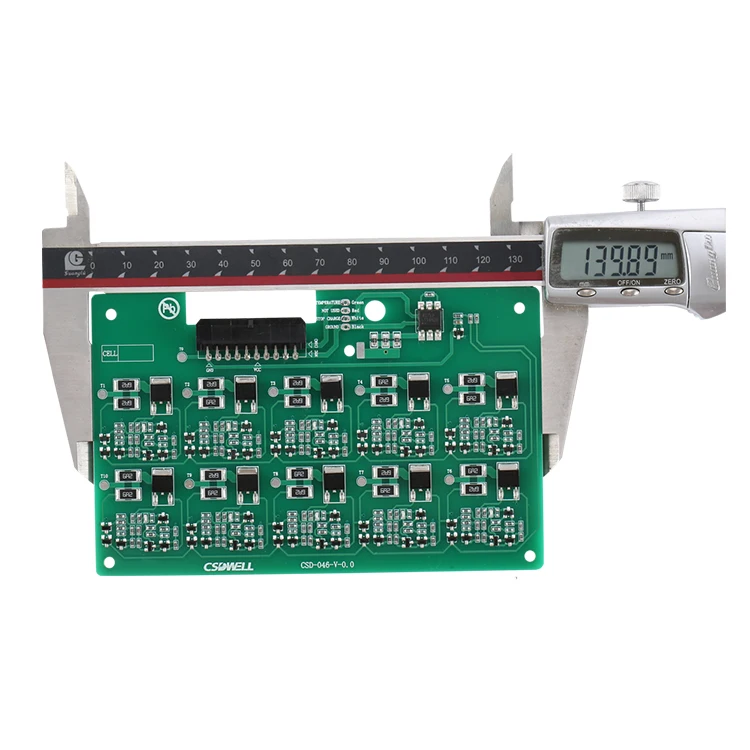

1 шт. 3,0 в 650F 1200F 3000F десять серии супер конденсатор выравнивание доска с функцией защиты от температуры зарядки

С Светодиодный индикатор сбалансированного перенапряжения, чтобы избежать повреждения балансная пластина, пожалуйста, разрядите напряжение каждого суперконденсатора мономера до 0 в перед сборкой, а затем паяйте на супер конденсатор балансная пластина. Для защиты продуктов с знанием, устройство трафаретной печати на образце стирается, пожалуйста, сообщите покупателю!

Максимальное напряжение заряда (В): 3 (мономер)

Минимальное разрядное напряжение (В): 0,1

Однокорпусное сбалансированное Пусковое напряжение (В): 2,95 + 0,05

Мономер баланс тока (A): менее 1

Внутреннее сопротивление постоянного тока (M omega): 1

Диапазон рабочих температур (по Цельсию):-40 ~ 85

Диапазон температур хранения (по Цельсию):-40 ~ 85

Сигнал заряда: сигнал перегрузки мономера 2,95 + 0,03 в

Температурная сигнализация: сопротивление NTC 10 K Омега 1% (25 C)

Вес (г): 55,5

Размер L * W (мм): 140*89

3,0 V 650F Суперконденсатор мономеры

3,0 V 1000F Суперконденсатор мономеры

3,0 V 1200F Суперконденсатор мономеры

3,0 V 1500F Суперконденсатор мономеры

3,0 V 2000F Суперконденсатор мономеры

3,0 V 3000F Суперконденсатор мономеры

1 х 3,0 в 10 струн Суперконденсатор средняя пластина давления

(1) Когда любой из мономеров в модуле перенапряжения, будет ложный сигнал (из-за допуска, номинальное 3,1 вольт, и фактический рабочий диапазон от 2,95 вольт до 3,1 вольт).

(2) в тех случаях, когда напряжение управления цепи находится не в рабочем состоянии напряжения между Pin2 и Pin1 терминалу находится недалеко от 0 вольт. Тем не менее, для того, чтобы использовать этот сигнал, необходимо подключить 5 V питания постоянного тока и нагрузочный резистор вне Pin2 (время доставки обычно через 1 K?). Когда мономер перенапряжения в модуле (> 3,1 Вольт), схема управления напряжением начинает работать и пробует разрядить один корпус, чтобы его напряжение было ниже своего нижнего лимита. На данный момент, выход Pin2 превращается в низком уровне. На Pin2, канал использует сигнал с максимальным током 5 мА, как зарядной источник стоп-сигнала и затем один напряжение ниже обычным значением (<3,0 V). В тех случаях, когда это случается, выход Pin2 изменения высокий уровень надежности своих и может быть использована в качестве сигнала для восстановления зарядки. На рисунке 4 показано, как использовать обычное соединение этой системы
