Описание

Бесплатная доставка 1 шт. оптовая продажа 3CH dmx контроллер DMX512 декодер постоянного тока 700ma для DC12-24V светодиодные ленты 3528 5050 Модули

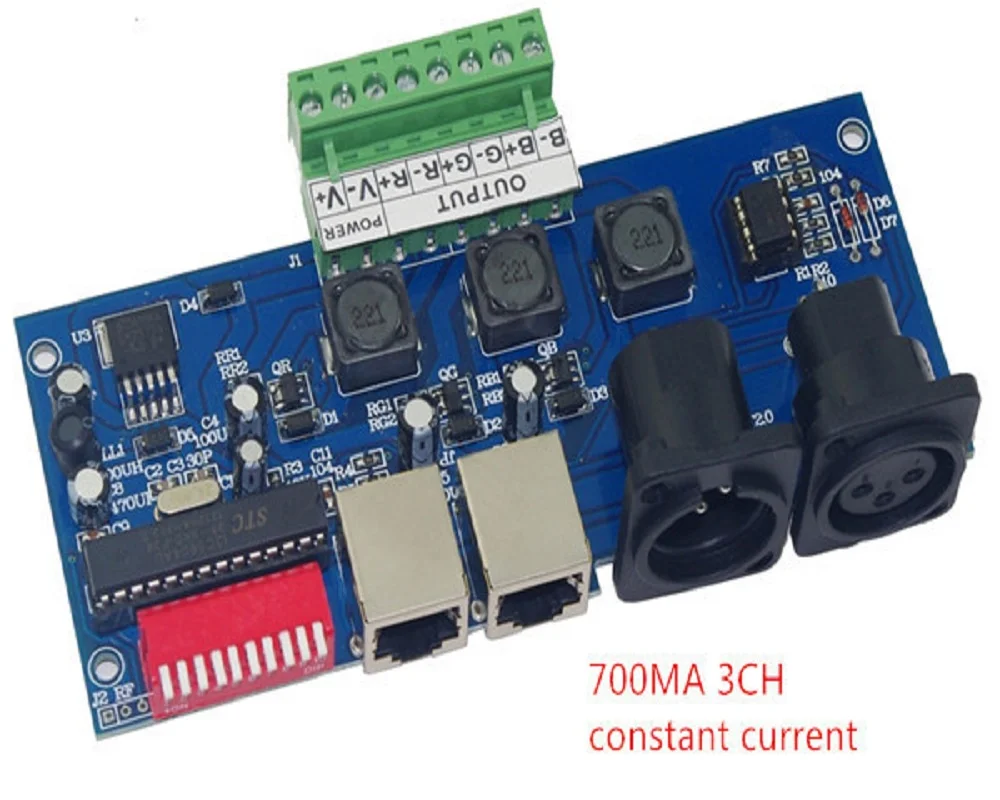

1 шт. 3CH dmx контроллер DMX512 декодер постоянного тока 700ma для DC12-24V светодиодные ленты 3528 5050 Модули

Продукты, которые мы производим сами, плюс функция страховки, гарантированное качество, и преимущество изделия.

Мы можем настроить различные продукты, если у вас есть хорошая идея

DMX512 декодер Руководство пользователя

I. Технические характеристики

Рабочая температура:-20-60

Напряжение питания: 12-24 В постоянного тока

Размер изделия: L140 * W60 * H30mm

Вес нетто: 120 г

Вес брутто: 130 г

Режим подключения: Com700mA каждый цвет

II. Функция

Каждый DMX общий контроллер занимает 3 DMX адреса, принимает кодовый переключатель, это бинарный числовой переключатель, который устанавливает исходный код DMX от 1 до 9,1 является самым низким и 9 является самым высоким, 511 кодов адресов может быть установлен в целом. DMX исходный адрес код равный Агрегатное значение от 1 до 9, Наберите кодовый переключатель вверх (ON is setted 1), значение бит можно получить, в противном случае, значение Бит 0. Например: если вы хотите установить 37 в качестве кода адреса, вы можете набрать только первый, третий и шестое значение переключателя кода от 1 до 9 составляет 32 + 4 + 1, то есть оригинальный код адреса DMX512 составляет 37. Сигнал DMX можно получить, когда кодовый переключатель FUN (10) = ВЫКЛ. Когда кодовый переключатель, что FUN (10) включен. Его функция выглядит следующим образом:

Switch1-9 выключен	Черный
Switch1 = вкл	Красный
Switch2 = вкл	Зеленый
Switch3 = вкл	Синий
Switch4 = вкл	Цвет: желтый
Switch5 = вкл	Фиолетовый
Switch6 = вкл	Светло-голубой
Switch7 = вкл	Белый
Switch8 = вкл	Семь цветов jumpy changing (скорость 8 шагов)
Switch9 = вкл	Семь цветов постепенное изменение (скорость 8 шагов)

4 Если кодовый переключатель 8 или 9, от 1 до 7-это выбор скорости, есть 8 шагов в целом, Описание:

Switch1-7 выключен	0 шагов
Swotch1 = вкл	1 шагов
Swotch2 = вкл	2 шага
Swotch3 = вкл	3 шага
Swotch4 = вкл	4 шага
Swotch5 = вкл	5 шагов
Swotch6 = вкл	6 ступеней
Swotch7 = вкл	7 шагов

5. В то же время есть несколько выключателей, большое значение является стандартным.

Характеристическая вязкость полимера. Sfafety информация

Входное напряжение этого контроллера должно соответствовать. Характеристики, другие высоковольтные, скорее всего, разрушат их. Никогда не подключайте два провода непосредственно в случае короткого замыкания. Свинцовый провод должен быть соединен коррикатно в соответствии с цветами, которые соединяют схему. Гарантия на этот продукт составляет один год, в этот период взимается плата, но исключается искусственная ситуация повреждения.

V Световой поток схема

1 шт. 3CH dmx контроллер DMX512 декодер постоянного тока 700ma для DC12-24V светодиодные ленты 3528 5050 Модули
