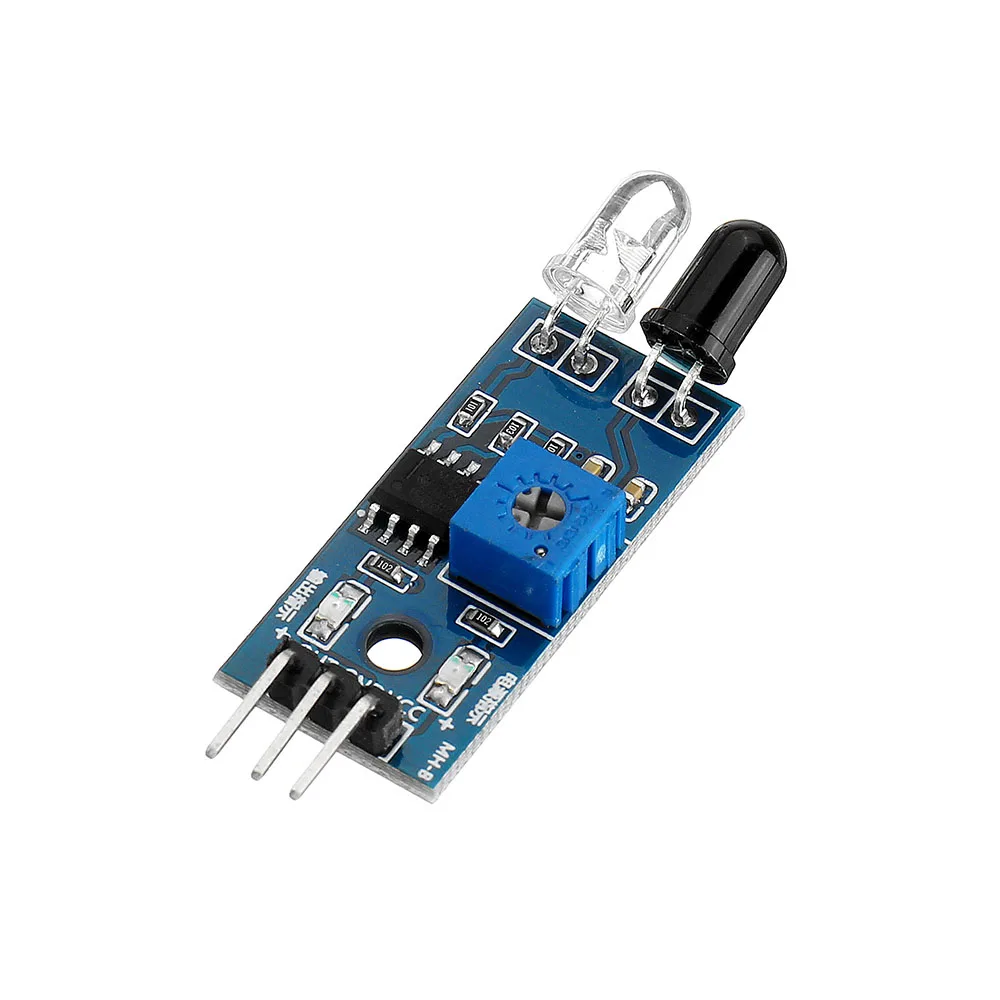

1 шт., инфракрасный обходом препятствий Сенсор модуль для салона автомобиля Робот 3-жильный светоотражающий фотоэлектрический модуль для Arduino

Описание

Описание:

Модуль датчика адаптируется под окружающий светильник, имеющий пару инфракрасных излучающих и получающих трубок, передающие трубки излучают инфракрасную определённую частоту, при обнаружении направления препятствия (отражающая поверхность), инфракрасное отражение принимается приемной трубкой, после обработки компаратора, зеленый светильник включен, Но выходной интерфейс сигнала выходной цифровой сигнал (сигнал низкого уровня), вы можете настроить регулятор расстояния обнаружения потенциометра, эффективное расстояние-Диапазон 2 ~ 30 см, рабочее напряжение 3,3-5 В. Диапазон обнаружения датчика может быть получен регулировочный потенциометр, с небольшими помехами, легко собрать, легко использовать функции, может быть широко использован в Роботе избегания препятствий, избегания автомобиля, подсчета линии, и черно-белая линия отслеживания и много других случаев.

Параметры:

1. когда модуль обнаруживает препятствие перед сигналом, зеленый индикатор горит на уровне платы, в то время как выходной порт устойчивый низкий выход сигнала, модуль обнаруживает расстояние 2 ~ 30 см, угол обнаружения 35 °, расстояние может обнаруживать Потенциометр регулировки по часовой стрелке, Обнаруживает увеличение расстояния; Потенциометр регулировки против часовой стрелки, уменьшая расстояние обнаружения.

2. Датчик активного инфракрасного обнаружения отражения, отражательная способность цели и, таким образом, форма имеет критическое расстояние обнаружения. Где Минимальное расстояние обнаружения черное, белое, максимальное; мелкие предметы вдали от небольшой площади, большая площадь от большой.

3. Выходной порт модуля датчика может быть напрямую подключен к микроконтроллеру IO может также непосредственно управлять реле 5 В; подключение: VCC-VCC; GND-GND; OUT-IO

4. Компараторы LM393, стабильные;

5. Модуль может быть 3-5 в постоянного тока питания. При включении питания горит красный индикатор питания;

6. С винтовыми отверстиями 3 мм, легко фиксируется установка;

7. Размеры: 3,2 см * 1,4 см

8. Каждый модуль был отправлен пороговое напряжение компаратора, регулируемое потенциометром, хороший, неспециальный чехол, не регулируемый потенциометр.

Модуль Интерфейс Описание:

1. VCC 3,3 в-5 в внешнее напряжение (может быть напрямую подключен к микроконтроллер 5 В и 3,3 В)

2. GND внешний

3. Из небольшой платы цифровой выходной интерфейс (0 и 1)

Посылка включает в себя:

1 х ИК инфракрасный модуль датчика предотвращения препятствий
