Описание
Принцип работы:

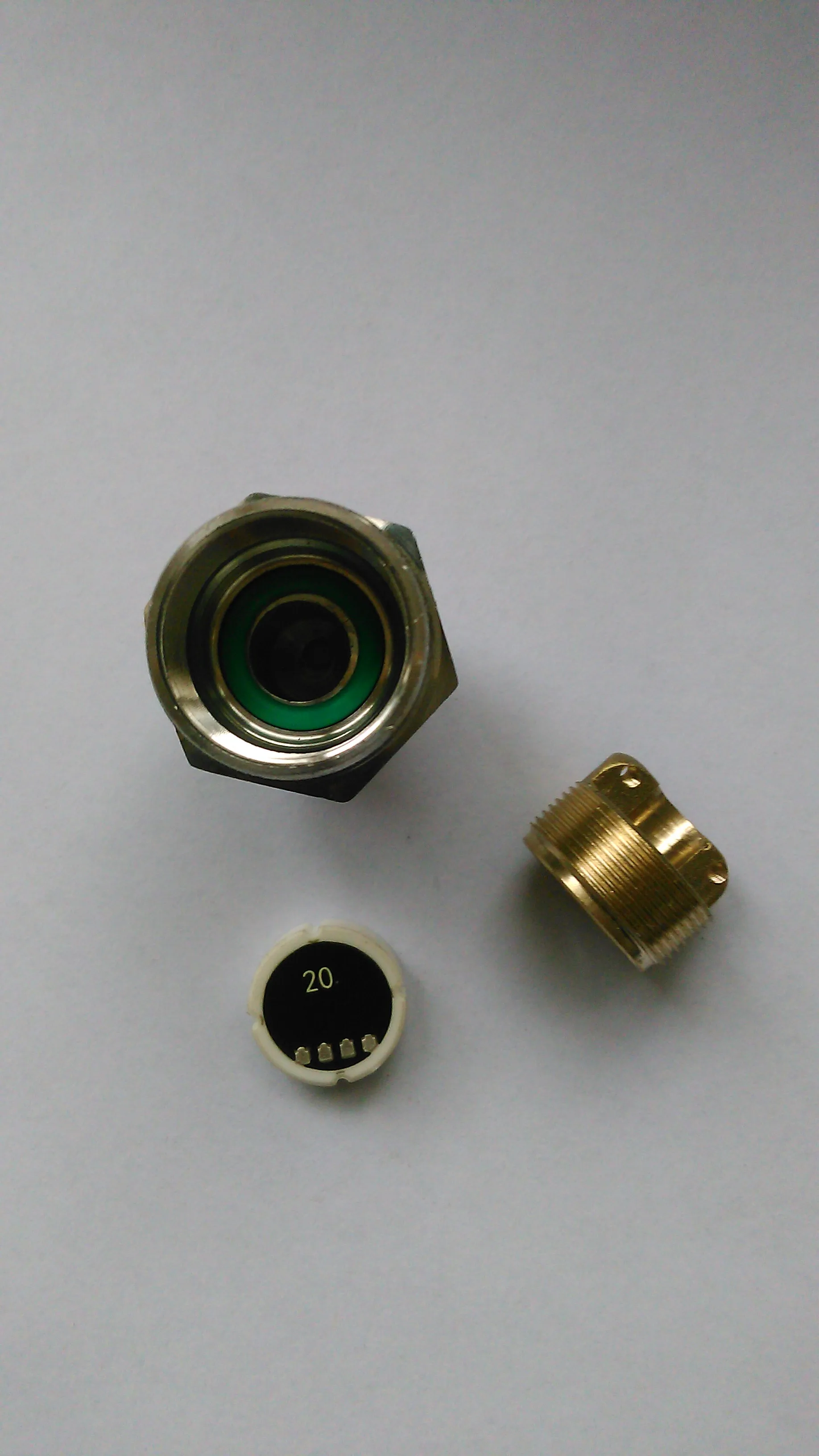

Керамический датчик давления изготовлен из специальной керамической диафрагмы в качестве эластомера. Толстопленочный резистор напечатан на одной стороне керамической диафрагмы и соединен с мостом из пшеничного камня. Другая сторона керамической диафрагмы непосредственно контактирует с измеряемой поверхностью из-за специальной керамики. Материал обладает хорошей химической стабильностью и не требует дополнительной защиты керамической диафрагмы. Так как датчик Край выполнен в виде специальная утолщенная структура, датчик может быть непосредственно в собранном виде и запечатан в металлическом корпусе с помощью 0-тип резиновое кольцо. Измеряемая среда непосредственно влияет на Пьезорезистивный эффект керамической диафрагмы, так что мост генерирует высоколинейный, милливольтовый сигнал, пропорциональный напряжению возбуждения. Через состав материала, нулевую регулировку и температурную компенсации, выходной сигнал датчика имеет хорошую стабильность во времени и стабильность температуры.
Технические параметры:
Напряжение питания: 2 ~ 40 В постоянного тока (обычно постоянное напряжение)
Сопротивление рычага моста: 11 KO ± 30% 1R: 0-0,2 "60 МПа
Время отклика: <1 мс
Комплексная ошибка (в том числе: линейный, гистерезис, повторяемость) <t0.15% Fs
Нулевой диапазон выхода: 0±0. 2 мВ/в 25 °C
Диапазон чувствительности (полный диапазон выходного сигнала): 2,2 ~ мВ/в
Характеристики дрейфа нулевой температуры: <t 0.02% Fs/°C 0 ~ 70 °C
Характеристики нулевого времени: <±0. 05% Fs/год 25 °C 1 атмосфера
Чувствительность (полномасштабный выход) характеристики температуры: <t0.01% s/C 0 ~ 70 °C
Рабочая температура:-40 ~ + 150 °C
Размеры: диаметр 18t0. 1 мм, высота 6,35 ±0. 05 мм
