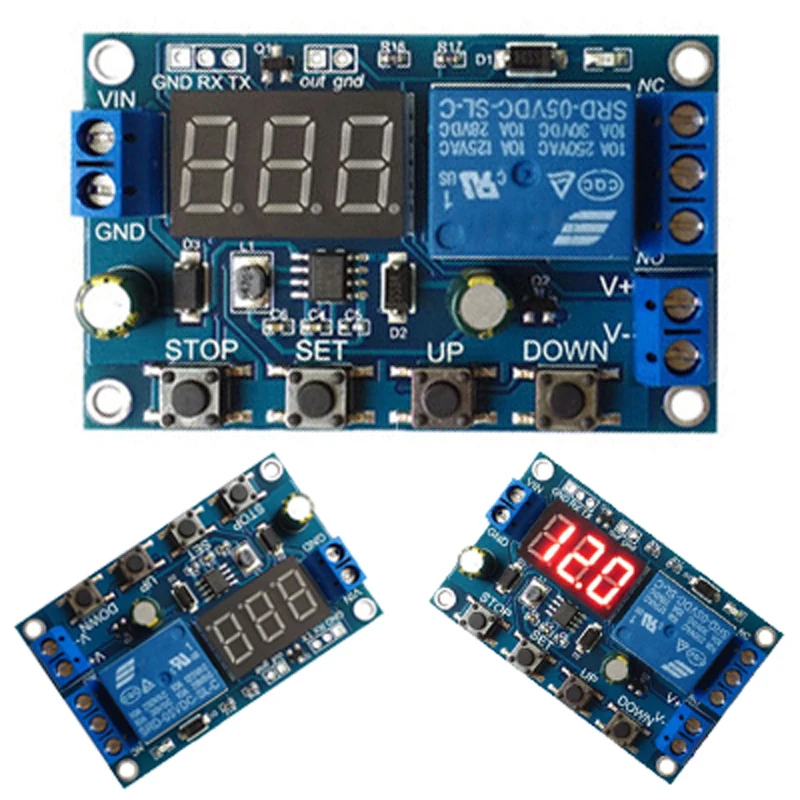

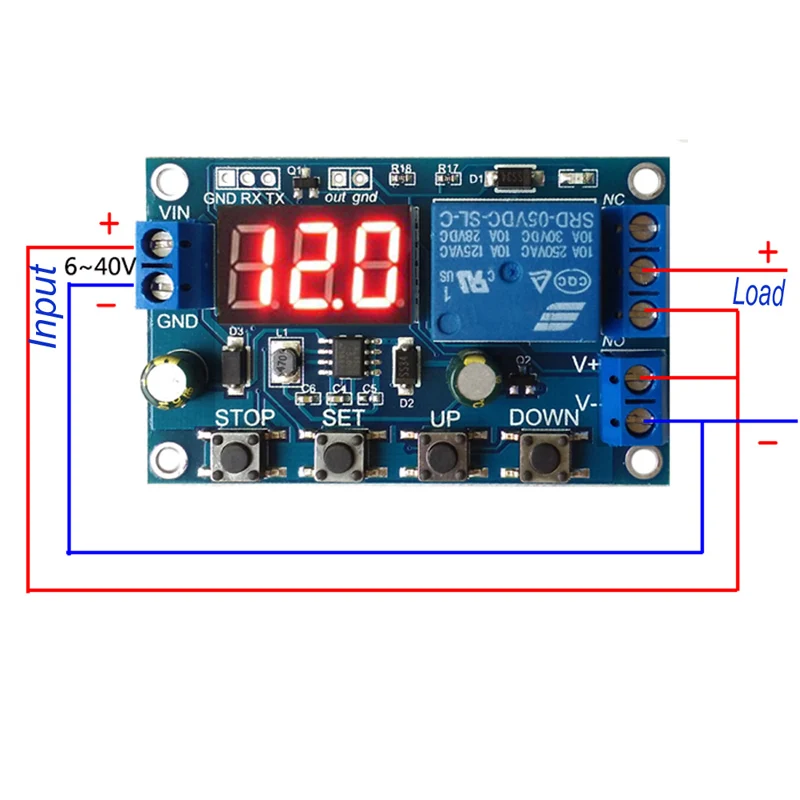

1 шт. зарядное устройство СОП зарядное устройство модуль под/перенапряжения защиты доска

Описание

* Этот модуль заряда батареи может сделать заряд батареи и разрядку интеллектуального управления

* Вы можете установить время зарядки и разрядки;

* С функцией последовательной связи, мониторинг в реальном времени рабочего состояния реле через последовательный порт;

* Дополнительный выход сигнала, когда реле отвечает условиям, выход высокий, вы можете управлять другим оборудованием.

* Функция аварийной остановки ключа (кнопка остановки), с обратной защитой, обратный не горит.

Дополнительные характеристики:

* Загрузка данных: через последовательный порт для достижения загрузки данных, интервал 1 s загружать напряжение и время работы, легко после анализа данных;

* Параметры настроек последовательного порта: вы можете установить режим и параметры через последовательный порт, более удобно;

* Дополнительный выход сигнала, когда реле отвечает условиям, выход высокий, другой выход низкий.

Технические характеристики:

* Напряжение питания: DC6--40V

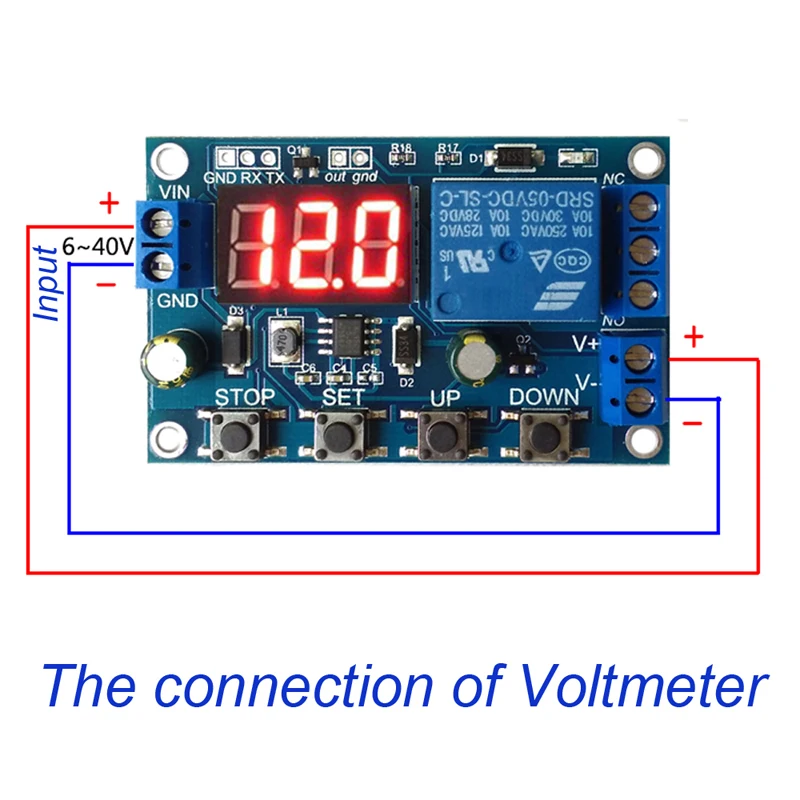

* Диапазон обнаружения напряжения: постоянный ток 0-60 в, подходит для менее 60 в различных батарей,

* Погрешность измерения напряжения: ± 0,1 в.

* Время зарядки и разрядки (ОП) Диапазон: 0-999 минут.

Как установить параметры?

1. Во-первых, в соответствии с их потребностями, определить требования рабочей модели;

2. В соответствии с режимом работы реле, в основном Интерфейсе (Когда модуль включен, он будет мигать текущий режим работы, режим по умолчанию U-1, И затем введите основной интерфейс) нажмите кнопку SET в течение 2 секунд, а затем отпустите, введите Интерфейс режима выбора, Вверх, вниз, чтобы выбрать режим, который нужно установить (U-1 ~ U-6);

3. После выбора режима, предположим, что мы выбрали режим U-1 и нажмите кнопку SET, чтобы установить соответствующий параметр. При установке будет вспышка (верхний предел напряжения UL1, нижний предел напряжения nL1, время проводимости), нажмите вверх, вниз ключ для увеличения или уменьшения, вы всегда можете нажать клавишу, чтобы быстро увеличить или уменьшить, нажмите кнопку SET, чтобы установить текущий режим следующего параметра, Процесс выше;

4. Установите параметры, а затем нажмите кнопку Set в течение 2 секунд, чтобы отпустить, режим настройки тока будет мигать, а затем вернитесь к основному интерфейсу, Установите параметры успеха!

5. В основном интерфейсе нажмите кнопку вниз для достижения напряжения и переключения времени.

6. интерфейс выбора режима: Нажмите кнопку SET в течение длительного времени, чтобы войти в интерфейс выбора режима, установите законченный, долгое время нажмите кнопку set, а затем отпустите интерфейс выбора режима выхода, назад к основному интерфейсу.

Режим работы:

Верхний предел напряжения: UL1, нижний предел напряжения nL1, верхний предел напряжения больше, чем нижний предел напряжения (UL1> nL1)

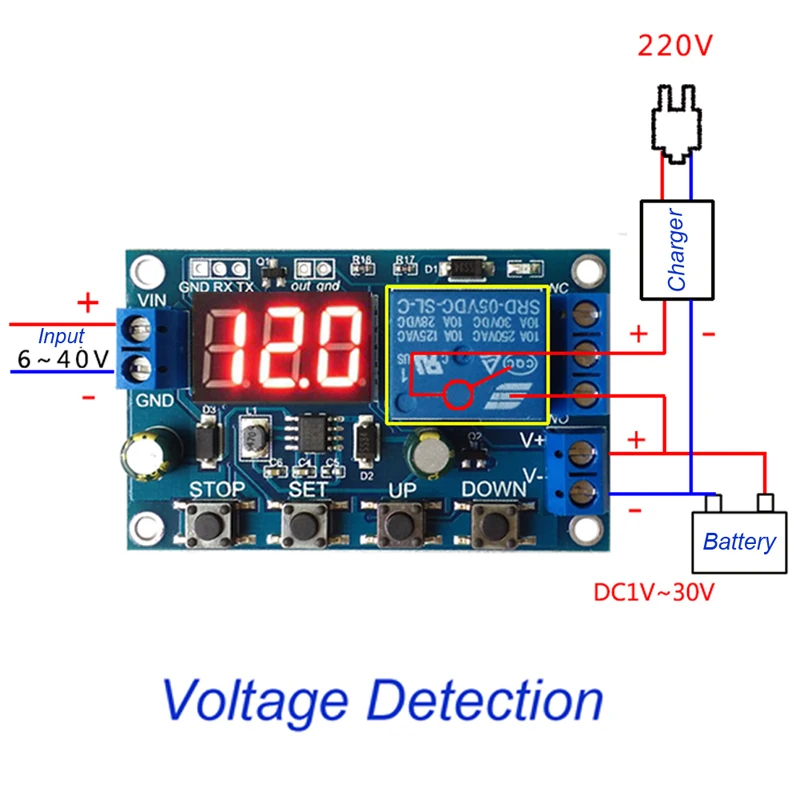

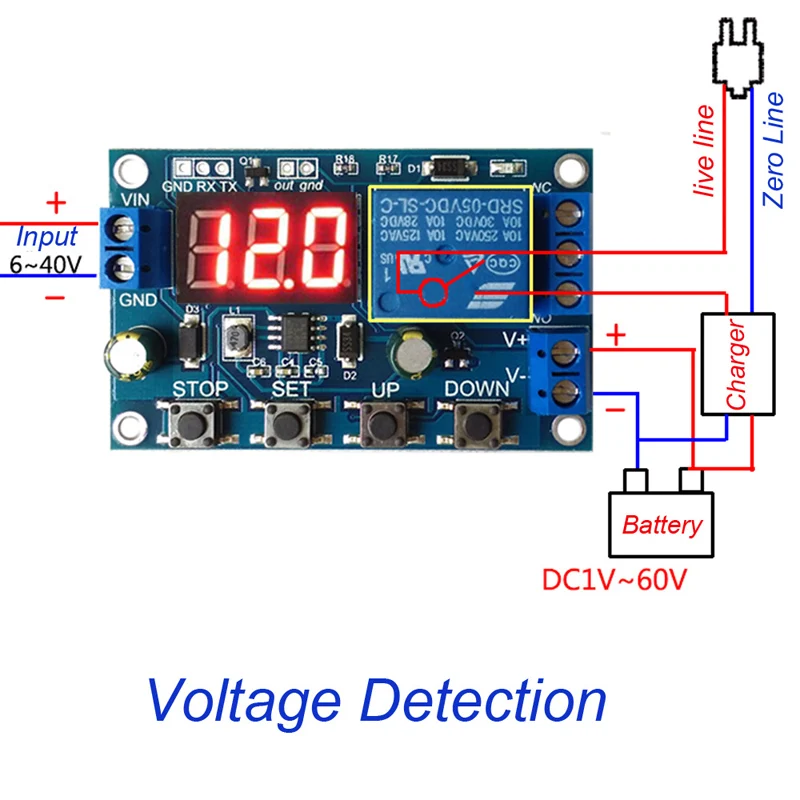

* U-1: измерение зарядки: Когда измеренное напряжение ниже низкого предельного напряжения, реле тянет выше; Верхнее предельное напряжение, реле отключено.

* U-2: контроль времени измерения заряда: Установите время зарядки (ОП); Когда измеренное напряжение ниже нижнего предельного напряжения, реле тянет, а затем начните обратный отсчет, конец таймера, реле выключено; Когда измеренное напряжение выше верхнего предельного напряжения, реле отключено.

* U-3: обнаружение разрядки: Когда измеренное напряжение ниже нижнего предельного напряжения, реле выключено, выше верхнего предельного напряжения, реле тянет;

* U-4: контроль времени обнаружения разрядки: Установите время разрядки (ОП); Когда измеренное напряжение выше, чем Верхнее предельное напряжение, реле тянет, а затем начните обратный отсчет, конец таймера, реле выключено; Когда измеренное напряжение ниже низкого предельного напряжения, Реле Отключено;

* U-5: напряжение в диапазоне, реле тянет: Когда измеренное напряжение между верхними и нижними линиями, реле тянет, другие условия открываются;

* U-6: напряжение вне интервала, реле тянет: измеренное напряжение ниже нижнего предельного напряжения или выше верхнего предельного напряжения, реле тянет, другой случай реле выключено.

Контроль последовательного порта (ttl уровень связи)

* Стандарт связи: скорость передачи данных составляет 115200 БПС

* Бит данных: 8

* Стоп-бит: 1

* Контрольная цифра: нет

* Контроль потока: нет

* Serial:

"U-1": режим работы (диапазон U-1 до U-6)

«000»: 0-не включает функцию синхронизации, non-0-включить функцию синхронизации (диапазон 001 до 999)

"Dw02.9": Установите низкое предельное напряжение

"Up10.1": Установите верхний предел напряжения (диапазон 00,0 V ~ 99,9 V)

«Получить»: Получите настройки тока

«On»: позволяет реле Включить

«Выкл»: Всегда выключайте реле

«СТАРТ»: Начать загрузку данных

«Стоп»: остановка загрузки данных

* Вышеуказанная команда может быть любой комбинацией из двух, должна быть разделена запятыми. Например: "dw02.9, up10.1" Установите низкое предельное напряжение 02,9 в Верхнее предельное напряжение 10,1 В

* Статус загрузки: тестовое напряжение + время + статус

"00,0 в, 00: 00: 00, OP \ r \ n"

00,0 в: измеренное напряжение

00: 00: 00: реле вовремя

Состояние: OP реле Вкл, CL реле выключено

Функция остановки:

* Режим включения реле:

1. ВКЛ: время проводимости, реле позволяет проводимости;

2. Выключение: реле отключено и всегда выключено;

Нажмите кнопку СТОП на основном интерфейсе, чтобы переключиться между ВКЛ и ВЫКЛ, текущий статус будет мигать, а затем вернитесь к основному интерфейсу. (Эта функция является функцией аварийной остановки, ключом для отключения Реле)

* В спящем режиме:

1. C-P режим сна: в течение пяти минут, без каких-либо операций, цифровая трубка автоматически закрывает дисплей, программа нормальная работа;

2. O-d нормальный режим: цифровая трубка всегда открытый дисплей;

Нажмите и удерживайте кнопку стоп в течение 2 секунд, чтобы отпустить, чтобы достичь C-P и O-d состояния переключателя, текущее состояние будет мигать, а затем вернитесь к основному интерфейсу.

Посылка в комплект входит:

1 * Модуль зарядного устройства СОП
