1 Widora Ting-01/01 M SX1278 433MHZ серийный LORA Расширенный UART интерфейс беспроводной модуль комплект

Описание

LoRa module, Widora производства, отличная производительность RF

Консервативный Измеренные данные в чехол десятков байт на второй передачи, дальность связи> 4,6 км, измеренные данные здесь:Http:/SNS. widora. io/topic/172/

Обратите внимание: многие модули на рынок, известный как 15 км дальность передачи, минимальная пропускная способность, максимальный фактор распространения чехол в этот чехол пожертвовать пропускная способность в обмен на дальность связи, но скорость передачи уменьшается, почти до одного байта в секунду, не имеет практического значения. Smart вам также нужно разумно просматривать Расстояние связи, чтобы избежать ошибки.

Характеристика параметры:

ВЧ-микросхемы: SX1278

Интерфейс управления: SPI интерфейс

Несущая частота: 433 МГц (410 ~ 441 МГц)

Мощность передачи: 5dBm-20dBm

Расстояние связи: 4 км. (консервативный тест)

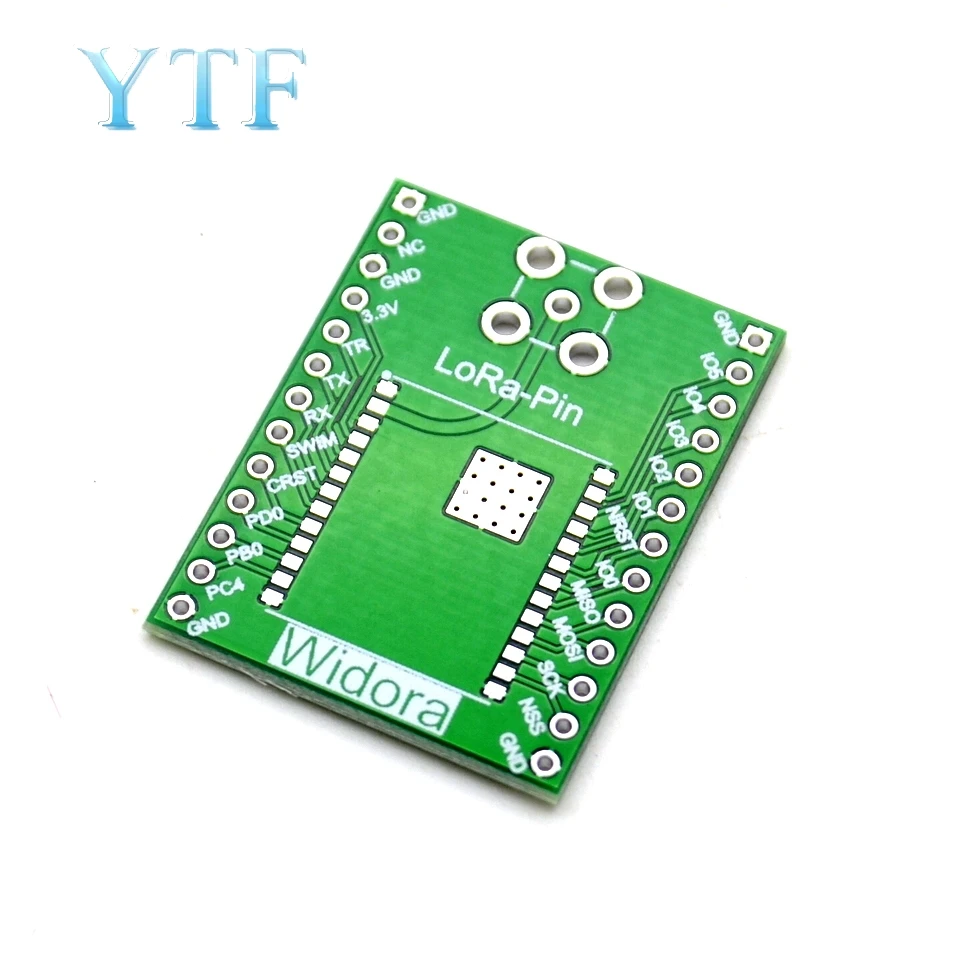

Изображение платы адаптера и антенны

Тинг-01 (м)

Модуль Серии Ting основан на LoRa (SX1278) spread spectrum chip, Ting-01 является одним модулем SX1278, Ting-01M является SX1278 + MCU, две модели делают PIN-to-PIN совместимы. Используя беспроводные модули серии Ting, вы можете использовать беспроводное оборудование без удаленных, маломощных возможностей беспроводной связи.

Характеристика

-Процессор сверхнизкой мощности-STM8L051 (1)

-Интерфейс связи: sp- SPI, UART 2

■ • Уровень: 3,3 VTTL-Диапазон частот: 410 МГц-470 МГц-несущая частота: 433 МГц-Максимальная мощность: 19.2dBm

_ Чувствительность:-148dBm-контрольная дальность передачи 10 км (4)

-Поддержка FSK, ffsk, GFSK, LoRa, 0 K и других методов модуляции _ Малый Объем двухрядный штамп отверстие патч посылка, с защитной крышкой-Размер: 14x17x2,5 мм _ Производственный процесс: без свинца, антистатический пакет упаковка _ Диапазон рабочих температур:-40 ~ + 85 градусов цель- Рабочая влажность: 10% ~ 90% относительная температура, без конденсации-Температура хранения:-40 ~ + 125 градусов Цельсия

Блок питания

-Напряжение питания: 2,8-3,6 В (рекомендуется 3,3 В)-максимальный ток непрерывной эмиссии: 93 ма-ток непрерывного интерфейса: 14 мА-питание в режиме ожидания: (будет оптимизировано)

-Ток сна: ()
Приложений

-Автоматическое считывание счет- Автоматизация дома и здания-Беспроводная сигнализация и системы безопасности-промышленный мониторинг-Удаленный Датчик связи
