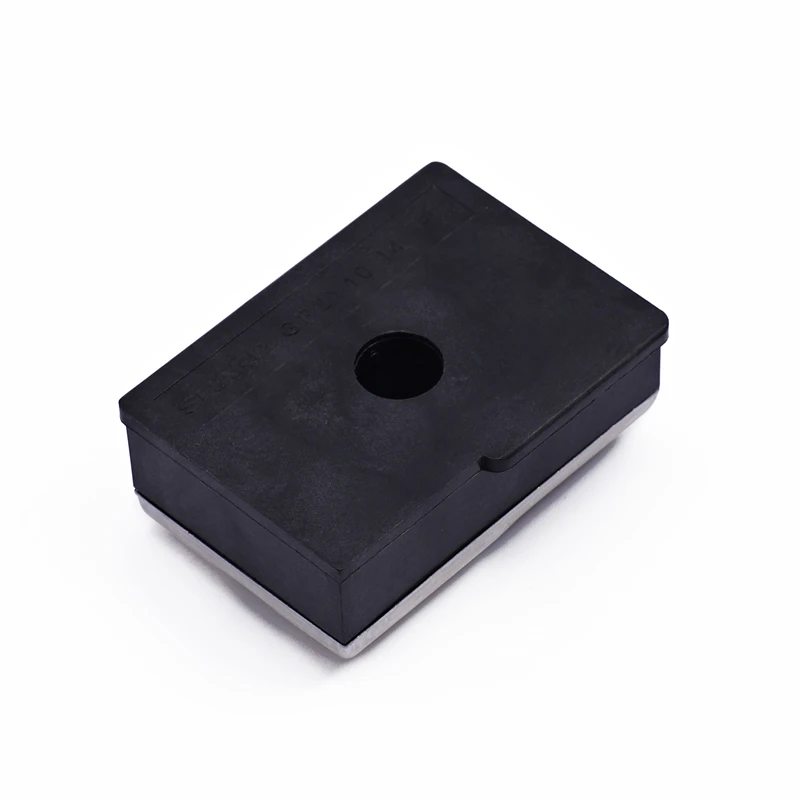

10 компл./лот GP2Y1014AU0F компактный оптический пыли сенсор Совместимость GP2Y1010AUOF дым датчик частиц с кабелем

Поддержка доставки:

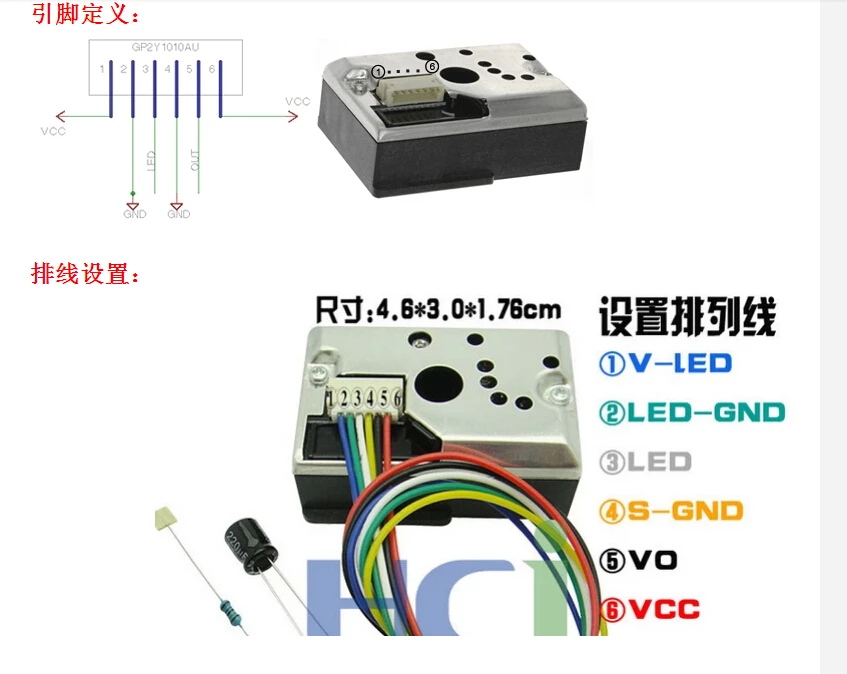

1, GP2Y1010AU0F датчик пыли (1)

Резистор (1) 2150 Ом

3220 мкФ конденсатор (1)

4, 6pin соединительная линия (1) [экспериментальные компоненты]

Оптический датчик пыли (GP2Y1010AU0F) особенно эффективен в обнаружения очень мелкие частицы, такие как сигаретного дыма.

И это обычно используется система очистки воздуха.

В устройстве инфракрасный светоизлучающий диод и фототранзистор расположены по диагонали, чтобы он мог обнаружить свет, отраженный пылью в воздухе.

Датчик имеет чрезвычайно низкое потребление тока (до 20 мА, типичное для 11 мА) и может переносить до 7 датчиков vdc. Выходные данные является аналоговое напряжение пропорциональное для измерения концентрации пыли с чувствительностью 0,5 V/0,1 мг/m3.

Спецификация

Напряжение питания: 5-7 в

Рабочая температура:-10-65 градусов Цельсия

Потребление тока: максимум 20 мА

Минимальное значение обнаружения частиц: 0,8 мкм

Чувствительность: 0,5 V/(0,1 мг/m3)

Напряжение чистого воздуха: 0,9 в

Рабочая температура:-10 ~ 65 °C

Температура хранения:-20 ~ 80 °C

Срок службы: 5 лет

Размер: 46 мм × 30 мм × 17,6 мм

Вес: 15g

Принцип обнаружения

Принцип-как показано на рисунке ниже. Есть отверстие в центре датчика, чтобы позволить воздушному потоку свободно, и светодиодный свет направлен на излучение света, и содержание пыли определяется путем обнаружения света, преломляемого пылью в воздухе.
