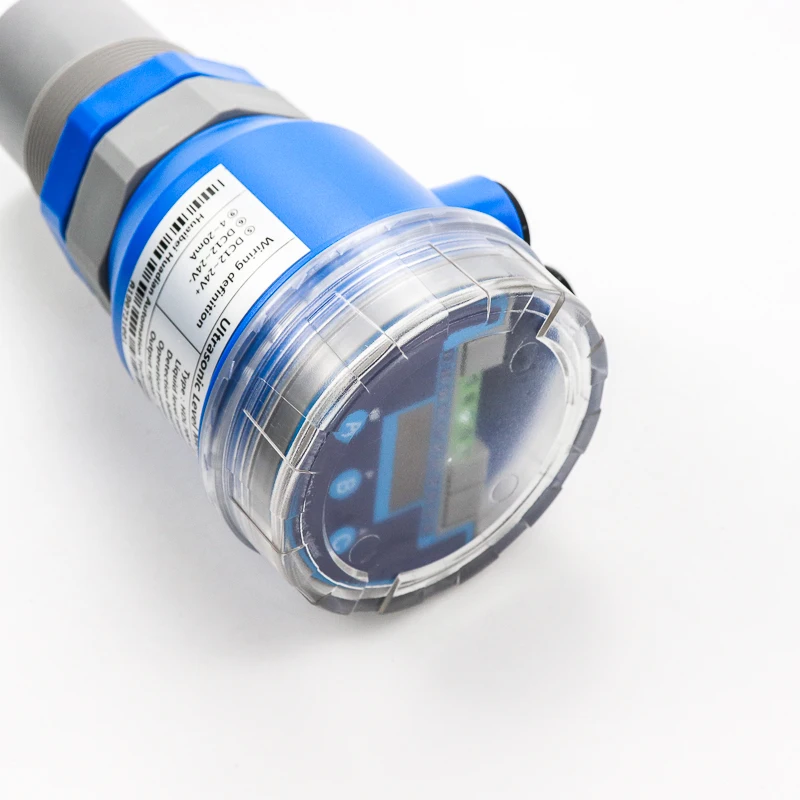

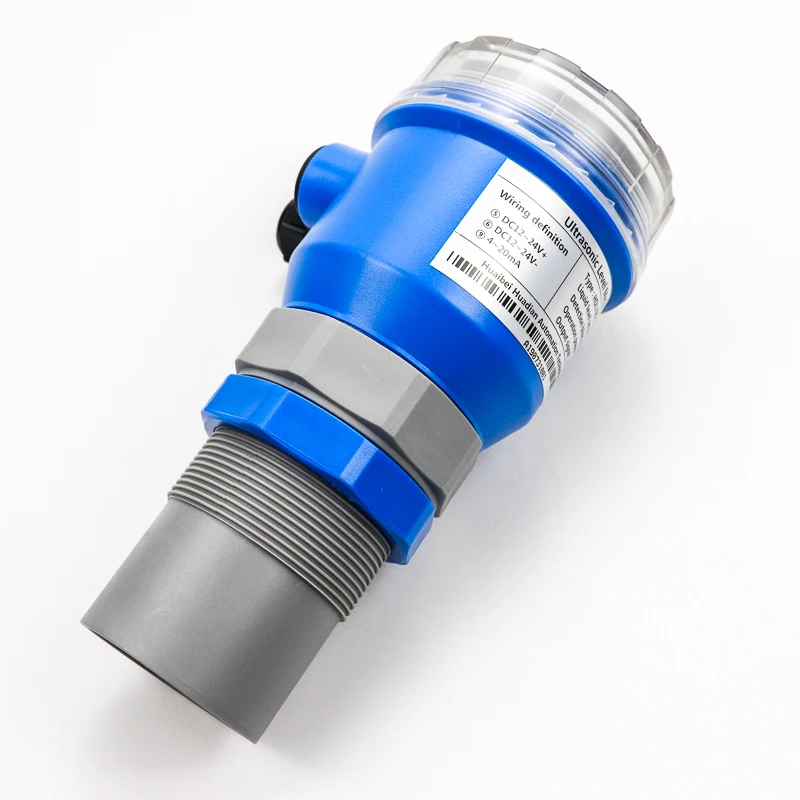

10 метров диапазон уровня воды сенсор бензиновый бак уровень передатчик с 0-10 В выход 24 В мощность
Ультразвуковой измеритель уровня-это своего рода интеллектуальный Бесконтактный измерительный прибор уровня.
Он имеет функции передачи данных и обмена компьютером. Он с цифровой температурной компенсацией и сильной защитой от помех.
Дизайн цепи выбран высококачественный модуль питания от силовой части, компонент выбран международных импортных устройств с
Высокая стабильность и надежность, может полностью сравнить с таким же типом инструментов мира.
Использование высокоскоростной технологии обработки цифровых сигналов, интеллектуального распознавания и анализа, подходящей для плохой среды.
Функция защиты всех входов, измеритель уровня выходной линии имеет защиту от освещения, защиту от короткого замыкания.
Особенности (Whatsapp/Wechat/Skype: + 86 152 1569 7991)
| Модель | HDL700-B1 | HDL700-C1 | HDL700-D1 | HDL700-B2/C2/D2 |
| Тип | Интегрированный Тип | Разделение типа | ||
| Диапазон измерения (метр) | 1 м, 2 м, 3 м Небольшой отмостки | 5 м, 8 м, 10 м, 15 м Стандартный Тип | 20 м, 25 м, 30 м, 40 м Макс | 0,06-40 м (опционально) |
| Отмостки | <0,06-0,15 м (разные для диапазонов) | ≤0. 25 ~ 2 м (Разные для диапазонов) | ≤0. 25 ~ 2 м (Разные для диапазонов) | 0,3-2 м (разные для диапазонов) |
| Угол луча | <6 ° | <10 ° | <10 ° | <12 ° |
| Точность | ±0. 3%; f | ±0. 3%; f | ||
| Дисплей | 1) без дисплея 2) Дисплей: lcd, светодиодный, O светодиодный (опционально) | Lcd, TFT (опционально) | ||
| Мощность | DC12-28V, AC220V (опционально) | |||
| Электрическое соединение | PG7 | M20 * 1,5 | M20 * 1,5 | PG7, M20 * 1,5 (опционально) |
| Процесс подключения | Г 1 1/2 (1 м, 2 м) М60*2 (5 м-15 м) Фланцевое соединение DN 80 (20 м-40 м) (опционально) | |||
| Выход | Аналоговый выход: 0-20 мА; 4-20 мА; 0-5 в; 0-10 в Цифровой выход: RS485 (Mod_bus) Выход переключателя: PNP/релейный выход | |||
| Корпус материал | АБС, нейлон, литой алюминий, SS304 (опционально) | |||
| Класс защиты | IP65 (по заказу IP67, IP68) | IP66 (по заказу IP67, IP68) | ||
| Взрывозащищенный | N/A, взрывозащищенный (опционально) | |||
| Защита от коррозии | N/A, взрывозащищенный (опционально) | |||
Диаграмма проводки
| Определение свинца | Стежков на каждые Цвет | Применение |
| Поставка + | ⑤DC12 ~ 24 В + | ■Yes/□No |
| Поставок | ⑥DC12 ~ 24 В- | ■Yes/□No |
| Выходной ток: | ⑨4 ~ 20mA | ■Yes/□No |
| Напряжение выход | □Yes/□No | |
| Серийного производства | ③RS485 (A) | ■Yes/□No |
| ④RS485 (B) | ■Yes/□No | |
| Выход controlⅠ | J1_COM отображение ① | ■Yes/□No |
| J1_NO ② | ■Yes/□No |
Компания и сертификаты
Доставка и сертификаты
Характеристики
- Номер модели
- HDL-700
- Product name
- Water Ultrasonic Level Meter
- Medium
- Water , fuel , oil etc
- Measuring range
- 10m (Customized level up tp to 40 meters)
- Output signal
- 4~20mA or Relay(Optional)
- Comunication protocol
- RS485, Hart
- Working temperature
- -40~70 Deg. C
- Power supply
- 12~24V;220V(Optional)
- Display
- LED ,LCD or Without display
- Accuracy
- 0.3%
- Process connection
- M60*2, G1 1/2 Thread etc
- Electrical conection
- M20*1.5
- Protection grade
- IP65 (Customized for IP67, IP68)
- Material
- ABS housing , PP shell
