2. Питание: плюс или минус 5 В до плюс или минус 15 В.

3. регулируемая частота: 35 Гц, 75 Гц, 160 Гц, 400 Гц, 750 Гц, 1,2 кГц, 1,8 кГц, 3,5 кГц, 4.7khz6.2кгц, 7,5 кГц, 9,5 кГц, 12 кГц, 16 кГц, 20 кГц.

4. Вспомогательный интерфейс Описание интерфейса P2: LIN левый сигнал вход G вход наземный RIN правый сигнал вход.

5. Вспомогательный интерфейс Описание интерфейса P3: LOUT левый сигнал Выход G выход наземный RIN Правый Сигнал выход.

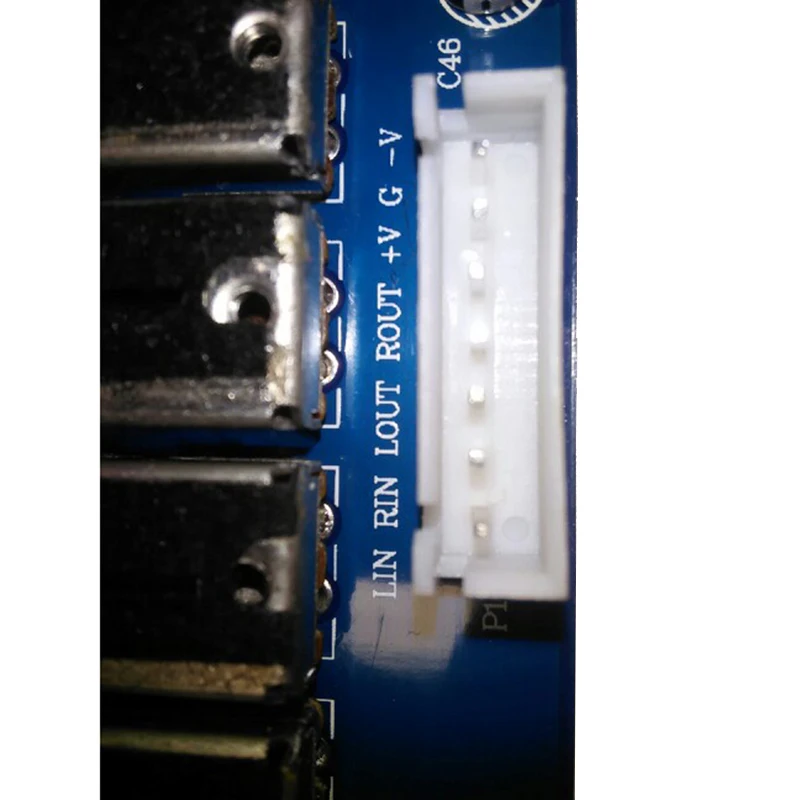

6. описание интерфейса P1: LIN левый входной сигнал, RIN правый входной сигнал, LOUT левый выходной сигнал, ROUT правый выходной сигнал, + V источник питания положительный, G источник питания наземный,-V источник питания отрицательный.

Интерфейс Описание

1. Вход левого канала.

2. RIN правый канал сигнала.

3. Выход левого канала.

4. Выход левого канала.

5. + V источник питания положительный.

6.G Электропитание земли, входной сигнал земли и выходной сигнал земли и общественного земли.

7.-V источник питания отрицательный.

8. Положительный и отрицательный Двойной источник питания +/-5 В до +/-15 в блок питания может быть.

9. Размер 120*55 мм.

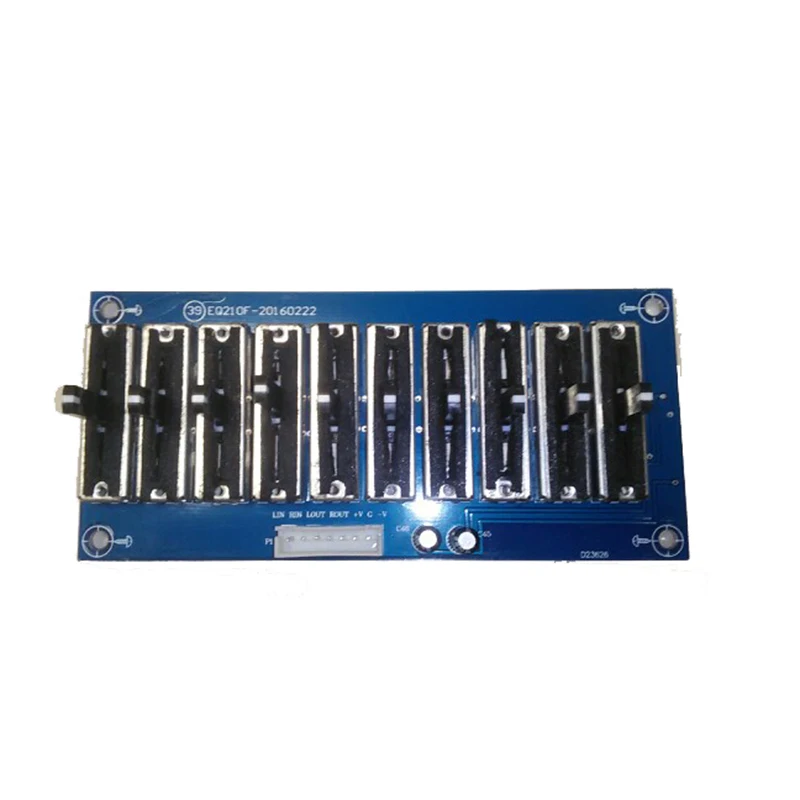

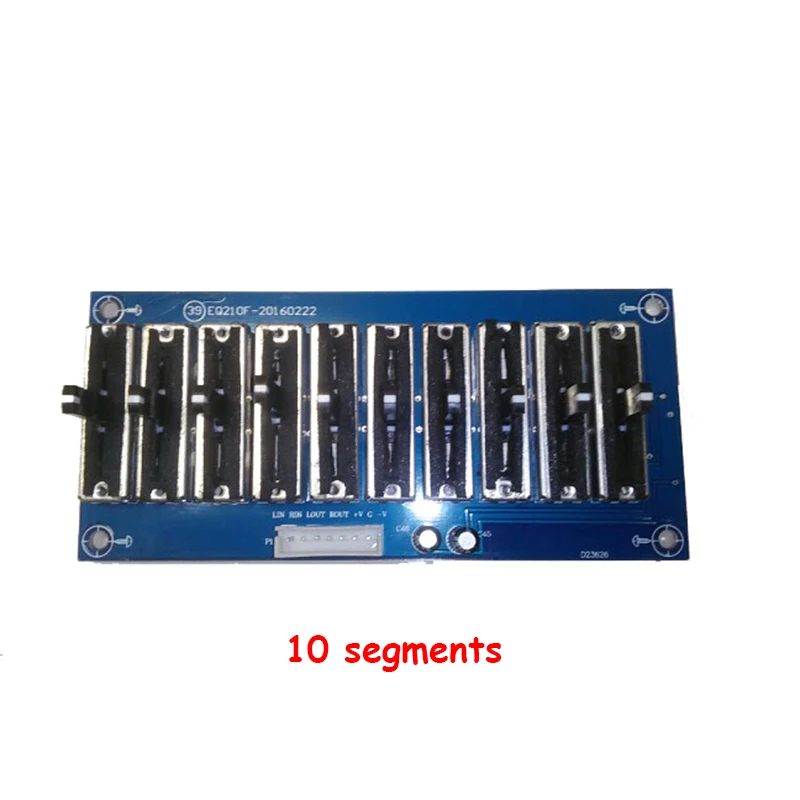

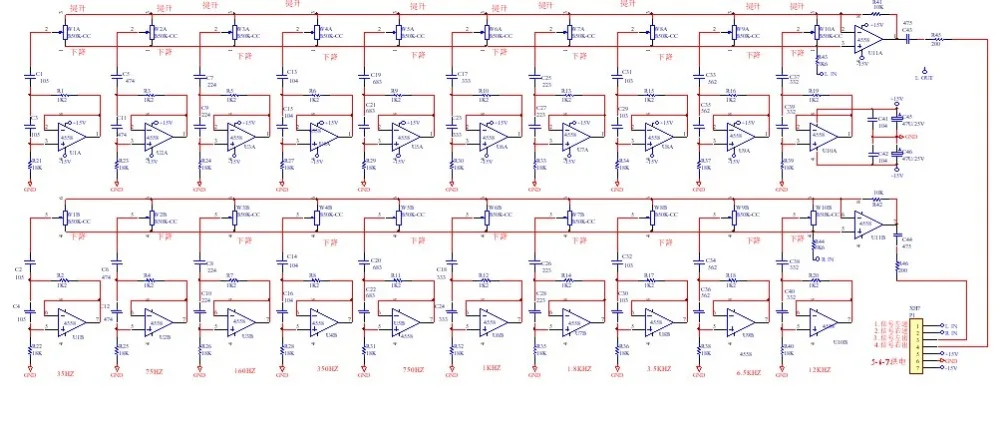

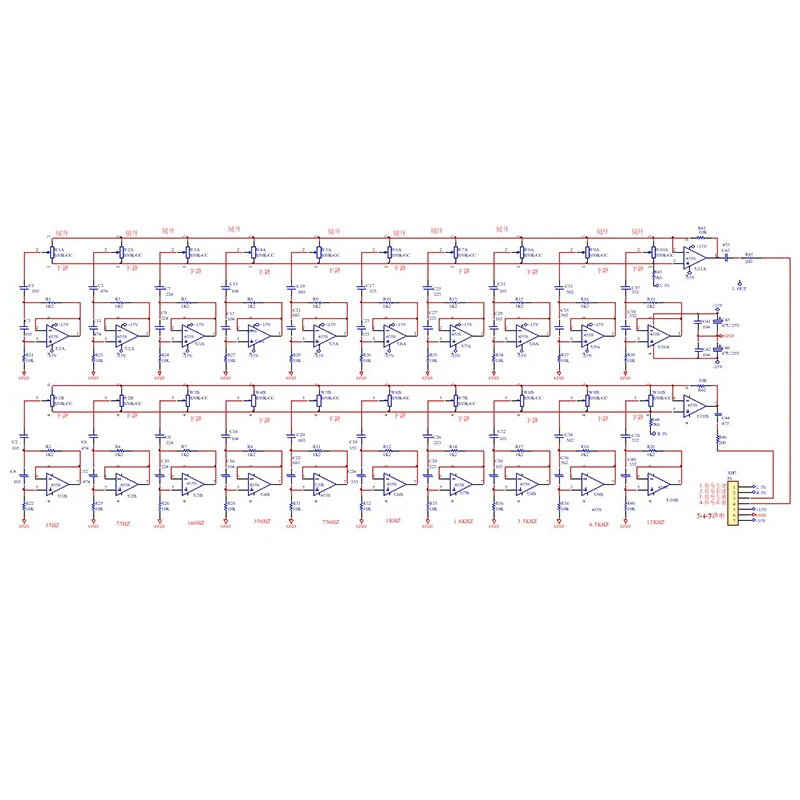

Ниже приведена таблица 10 полосным эквалайзером

Регулируемая частота 35 Гц, 70 Гц, 160 Гц, 320 Гц, 600 Гц, 1 кГц, 1,8 кГц, 3,5 кГц, 6,5 кГц, 12 кГц.
