Описание

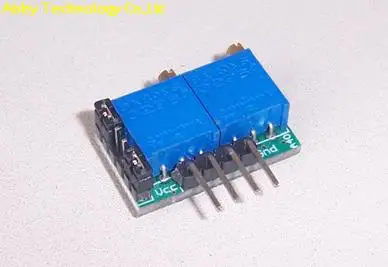

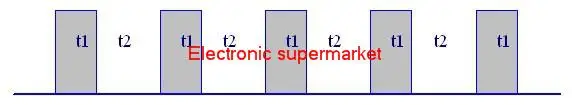

Переключатель синхронизации выходного цикла, время работы и время остановки T1 с помощью модуля T2 2 потенциометры соответственно расположены, постоянно настраиваются. И Функция настройки в 256 раз.
Диапазон регулировки T1, T2:
Тип А-это основной интервал времени 0,2 секунд-45 секунд после/256 раз 40 секунд для-200 (104)
Тип B является основным промежуток времени 1-9/256 раз 256 секунд-38 часов (105)
Тип C-это основной интервал времени 22 секунды-110/256 раз 93-469 часов (106)
Напряжение питания DC 3 V-12 V;
Максимальный ток нагрузки (контрольное значение, настройка времени дольше, меньшее энергопотребление):
3 V ---- 0.7mA
5 V ---- 1.4mA
12 V ---- 4.2mA
Высокий выходной уровень и открыть два состояния, ток вождения 1500 мА.
Можно установить исходное состояние (состояние включения сброса) выходной уровень.
Способ установки:
1,2, 3 используется для установки интервала времени. 1-2 подключено, работает в базовом временном интервале; 2-3 подключено, временной интервал 256 раз увеличение.
4,5, 6 используется для установки питания/сброса после исходного выходного состояния. 4-5 подключено, включение питания/первоначальное выходное состояние после сброса открытое; 5-6 подключено, питание на сброс/первоначальное выходное состояние до высокого уровня.

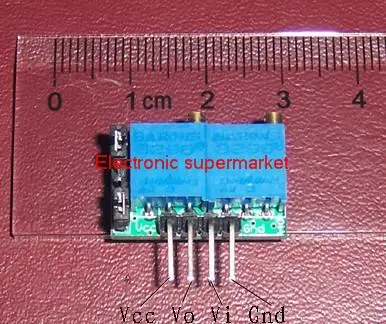

Определение типа:
VCC: положительный Полюс источника питания;
Vo: выход;
Vi: сброс. Активный высокий сброс, сброс выходного уровня Vo пользователи могут настроить свой собственный;
GND: с отрицательным электродом мощности
Способ использования: в соответствии с общим использованием соединения. Выход модуля с защитным диодом, может быть напрямую подключен с помощью реле.
Характеристики
- Сертификация
- Обязательный сертификат КНР
- Гарантия
- 50
- Материал
- Сплав
- Тип переключения
- Универсальный переключатель
- Номер модели
- KXT60
- Сила тока
- 1A
- Item Type
- Switches
- Unit Type
- lot (10 pieces/lot)
- Package Weight
- 1.0kg (2.20lb.)
- Package Size
- 15cm x 18cm x 15cm (5.91in x 7.09in x 5.91in)
