10 шт./лот сенсорный сенсор модуль YFRobot тактовый переключатель 1 способ сенсорный переключатель сенсор 2~ 5,5 В

При столкновении с небольшим повреждением продукта, изогнутые штифты и царапины на корпусе, мы не будем принимать возмещение споров, если они не повлияют на использование . Если вы не против этой ситуации, пожалуйста, не покупайте мой продукт. Когда вы покупаете мой товар, это по умолчанию акцепт этой вещи! Поэтому мы не принимаем ваш спор.

Производительность и характеристики модуля:

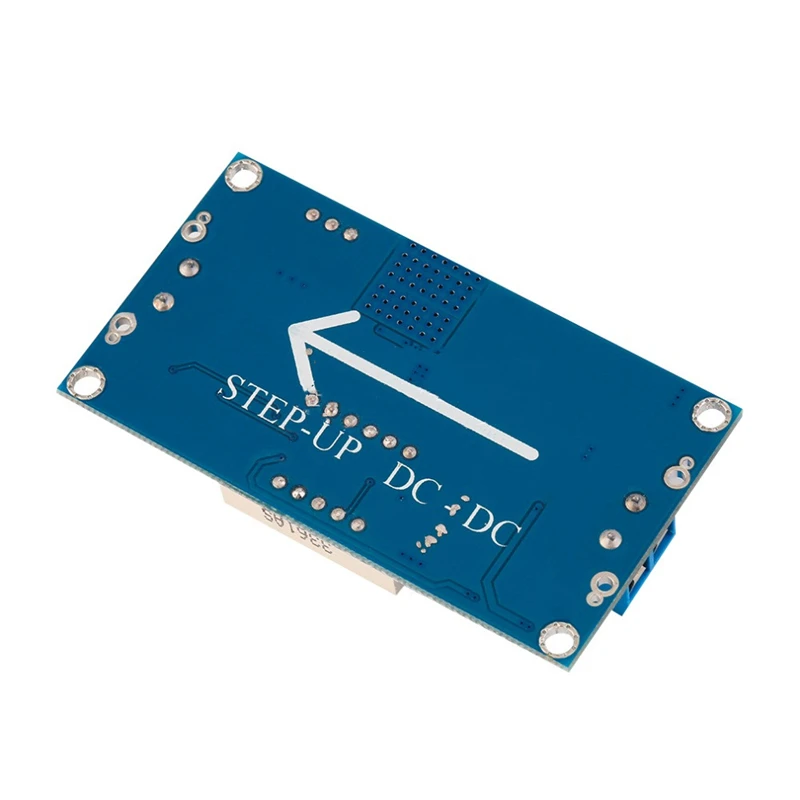

XTW6009-это Высокопроизводительный Модуль boost (BOOST) с импульсным током 4А. Модуль использует второго поколения Высокочастотный импульсный источник технологии XL6009E1 в качестве основной чип, которая намного превосходит по производительности первого поколения LM2577. В XL6009 boost модуль дешевле и лучший результат достигается, и LM2577 модуль составляет около будет постепенно.

● Сверхширокое входное напряжение 3 В ~ 32 В (повышающая работа ниже 5 в нормальная, но цифровая трубка не работает), оптимальный диапазон рабочего напряжения 5 ~ 32 В;

● Сверхширокое повышающее выходное напряжение 5 В ~ 35 В;

● Встроенный 4A, и он имеет высокую эффективность MOSFET лампа-переключатель для до 94% эффективность; (LM2577 ток составляет только 3A)

● Ультра-Регулируемый понижающий преобразователь частоты 400 кГц, который может достичь очень хороших результатов с конденсатором фильтра небольшой емкости. Рябь меньше, а объем меньше. (LM2577 частота составляет всего 50 кГц)

●With индикатор питания

● Вольтметр и вольтметр самокалибровки. Используется более продвинутый Микропроцессор напряжения, ошибка вольтметр ±0. 05 в, и диапазон 0 ~ 35 В. (Примечание: для обеспечения точности вольтметр, пожалуйста, убедитесь, что входное напряжение выше 4,5 в)

● Коснитесь кнопки, чтобы переключить Входное или выходное напряжение измерения, и индикатор показывает, какое напряжение измеряется, и сохранить настройки, даже если он выключен и затем включен.

● Вольтметр можно выключить, и легко нажать левую кнопку, когда он не нужен.

● С клеммным блоком, без паяльника можно использовать удобно, и проводное соединение точка сохранена.

● С защитой от перегрева и защитой от короткого замыкания

● Размер 60*35*13,5 мм

●Weight 24 г

Технические параметры:

Природа модуля: неизолированный boost (BOOST)

Режим выпрямления: Асинхронное выпрямление

Вход ток: 4A (максимум), без нагрузки 18mA (5 V Вход, 8 V выход, без нагрузки меньше, чем 18mA. Чем выше напряжение, тем больше ток без нагрузки.)

Эффективность преобразования: <94% (чем больше разница в давлении, тем ниже эффективность)

Частота переключения: 400 кГц

Выходная пульсация: 50 мВ (чем выше напряжение, тем больше ток, тем больше пульсация)

Скорость регулировки нагрузки: ± 5%

Скорость регулирования напряжения: ± 5%

Рабочая температура:-40 °C ~ + 85 °C

Размеры: 43 мм * 21 мм * 14 мм (длина * ширина * высота)

В +: вход положительный

В-: Вход отрицательный

Выход +: Положительный выход

Выход-: Выход Отрицательный

Образец для сравнения теста:

Вход 5 V выход 12 V 0.8A 9,6 W

Вход 7,4 V выход 12 V 1.5A 18 W

Вход 12 V Выход 15 V 2A 30 W

Вход 12 V Выход 16 V 2A 32 W

Вход 12 V Выход 18 V 1.6A 28,8 W

Вход 12 V выход 19 V 1.5A 28,5 W

Вход 12 V Выход 24 V 1 A 24 W

Вход 3 V выход 12 V 0.4A 4,8 W

Бортовой вольтметр метод самокалибровки:

1. Когда бортовой вольтметр отображает выходное напряжение, нажмите и удерживайте правильную кнопку в течение 2 секунд, чтобы отпустить, Вольтметр и индикатор выходного напряжения «OUT» мигает синхронно. В это время вводится режим регулировки выходного напряжения; также отображается вольтметр. При вставке напряжения нажмите правой кнопкой в течение 2 секунд, а затем отпустите Вольтметр и индикатор входного напряжения «IN» мигает синхронно, затем Войдите в режим регулировки входного напряжения;

2. Коснитесь правой кнопки, чтобы увеличить напряжение на один блок. Нажмите Левую кнопку, чтобы снизить напряжение одним блоком. Так как напряжение одного блока меньше 0,1 в, необходимо нажать 1-5 раз, чтобы увидеть вольтметр. Изменено на 0,1 в, удельная Кнопка непрерывного нажатия зависит от отображаемого в настоящее время значения напряжения, чем выше напряжение отображения тока, тем меньше количество нажатий;

3. После завершения регулировки напряжения, нажмите кнопку вправо в течение 2 секунд, а затем отпустите, затем режим калибровки напряжения может быть отключен, и все настройки параметров автоматически отключаются.

Примечание: этот метод регулировки позволяет получить точные значения напряжения по всему диапазону напряжения с только одной калибровкой. Эта функция предназначена для удовлетворения ваших требований к высокой точности. Пожалуйста, не стесняйтесь использовать его.

Применение диапазон:

Этот модуль может быть применен к повышающей области, где выходное напряжение выше входного напряжения, например, батареи, силового трансформатора, DIY регулируемого источника питания, 24 В автомобильного пера питания, промышленное оборудование понижающий, 9-12 лет, 12 V постоянного тока до 18 V, 18 V-24 V и так далее.
