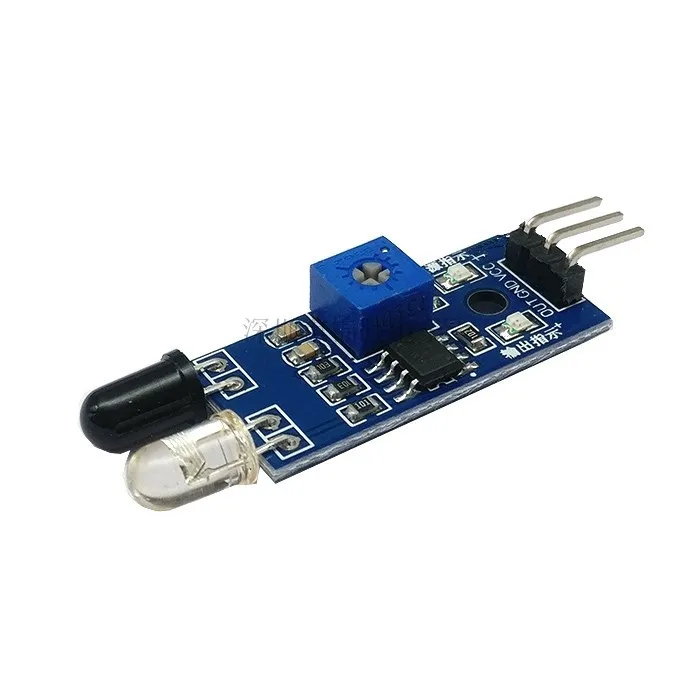

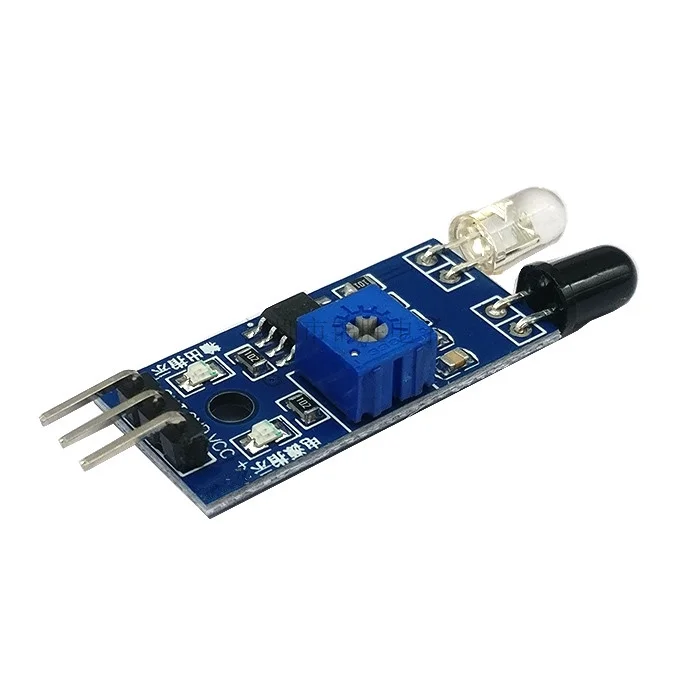

100 шт ИК инфракрасное препятствие избегания Сенсор модуль для Arduino салона автомобиля Робот 3-жильный фотоэлектрический Светоотражающие

Описание

Описание продукта:
Модуль датчика очень адаптирован к освещенности и оснащен парой инфракрасных передающих и приемных трубок. Карданная труба излучает инфракрасные лучи определенной частоты. Когда он Обнаруживает препятствия в направлении обнаружения (отражающая поверхность), инфракрасные лучи отражаются приемная трубка. После обработки цепи компаратора, зеленый свет включен, и выходной сигнал цифрового сигнала выходной интерфейс (низкий сигнал 0 В), диапазон обнаружения регулируется ручкой потенциометра, эффективный диапазон 2 ~ 30 см, и рабочее напряжение 3,3 В-5 В. Расстояние обнаружения датчика можно регулировать потенциометром. Он имеет характеристики небольших помех, удобен в сборке и использовании. Он может широко использоваться в роботов, избегающих препятствий, избегая автомобилей, счетных труб и черно-белых линий слежения.

Эксплуатационные характеристики продукта:
1. Когда на передней части модуля нет сигнала препятствий, выходной порт постоянно высок (5 В). Когда модуль обнаруживает препятствия перед сигналом, зеленый индикатор и выходной порт на оптической печатной плате будут по-прежнему иметь низкий выход (0 В) сигнала. Модуль обнаруживает расстояние 2 ~ 30 см, угол обнаружения 35 °, и расстояние зондирования может пройти через потенциометр. Регулировка потенциометра по часовой стрелке для увеличения расстояния зондирования; потенциометр по часовой стрелке для уменьшения расстояния обнаружения.
2. Активный инфракрасный датчик обнаружения отражения, так что цель отражательной способности и формы является ключом к обнаружению расстояния. Черный диапазон обнаружения-самый маленький, самый большой белый; небольшая область вдали от объекта, большая площадь расстояния.
3. Выходной модуль датчика выхода порта может быть непосредственно подключен к микроконтроллеру порта IO, или может Прямая поставка реле 5 В; подключение: VCC-VCC; заземление GND; OUT-IO
4, компаратор использует LM393, стабильный.
5, можно использовать модуль питания 3,3 V-5 V DC. Когда устройство включено, индикатор питания красный; инструкции по использованию: внешнее напряжение 3,3 V-5 1.VDC V (можно напрямую подключить к микроконтроллеру 5 V или одночипу 3,3 V) 2. GND 3 Внешний GND. Небольшая плата цифрового интерфейса (0 и 1)
