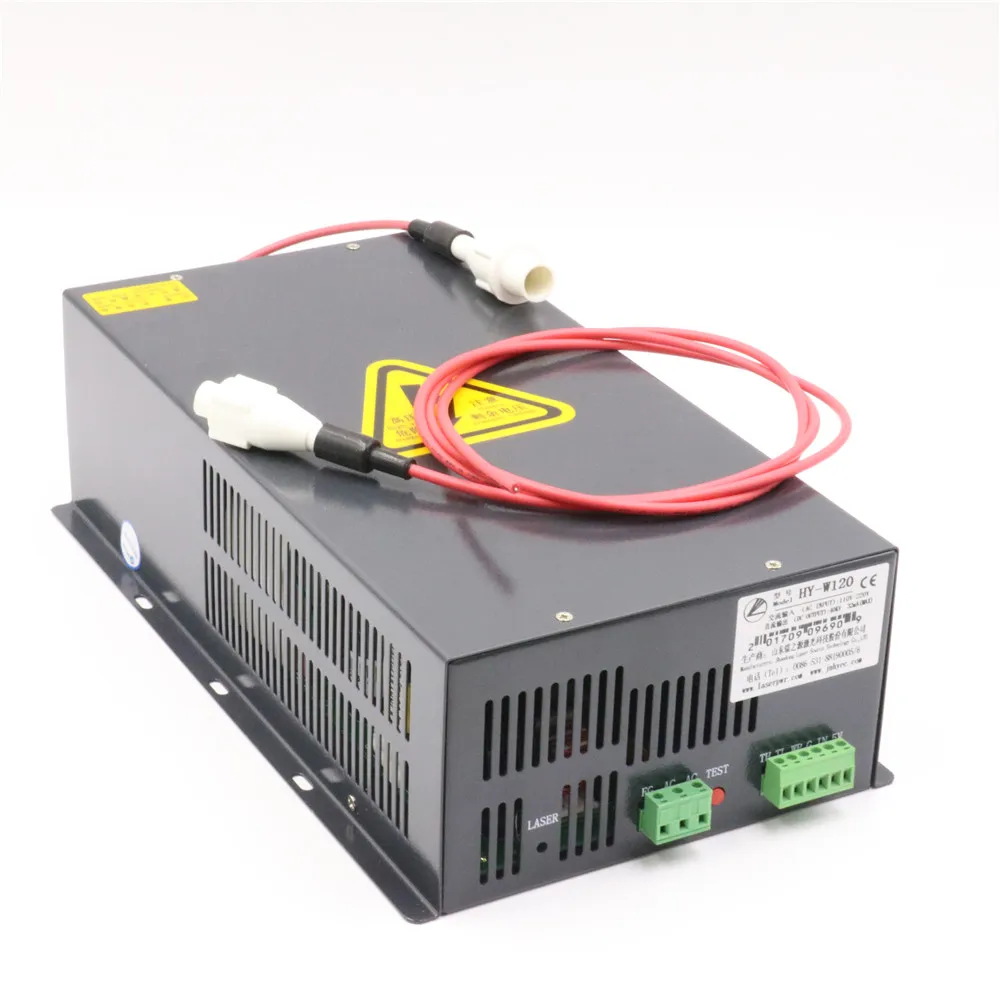

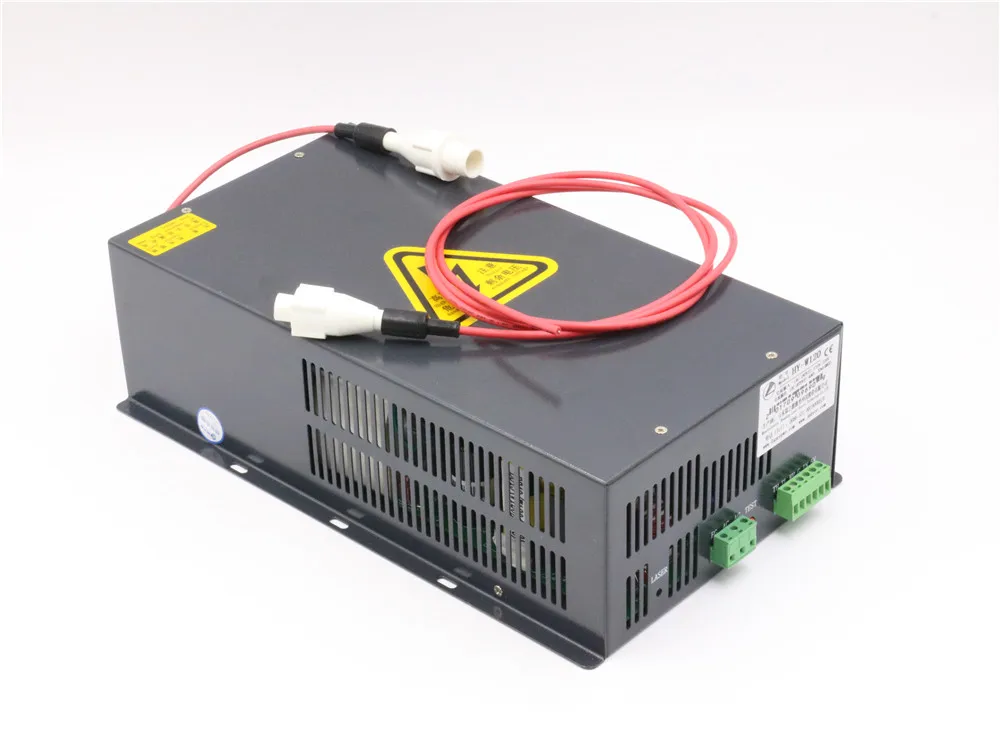

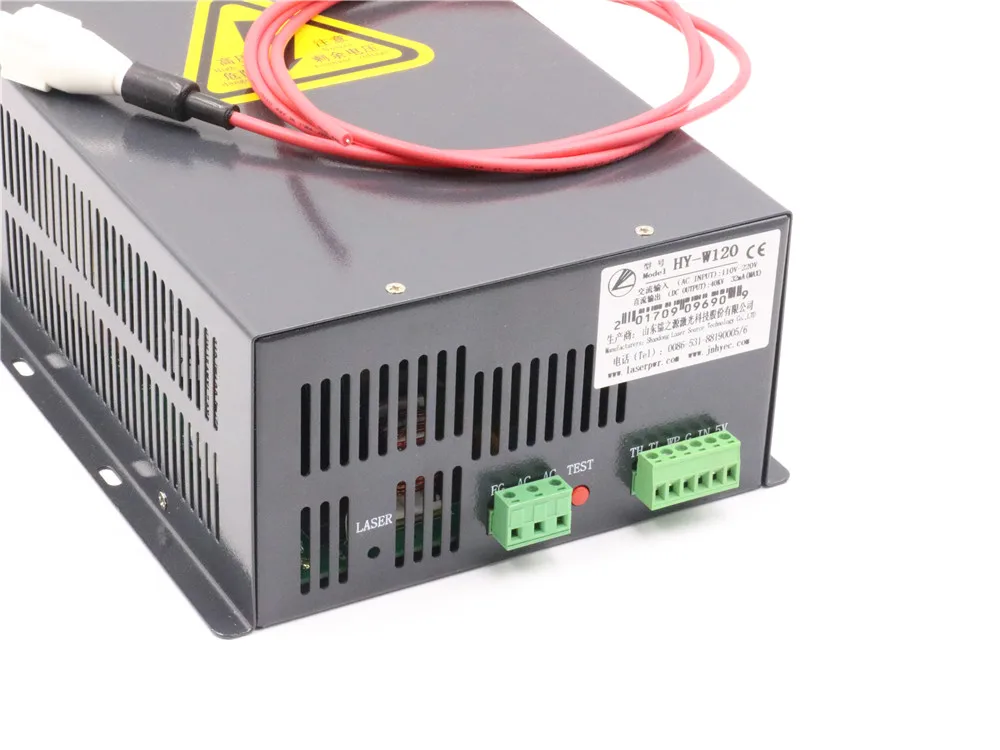

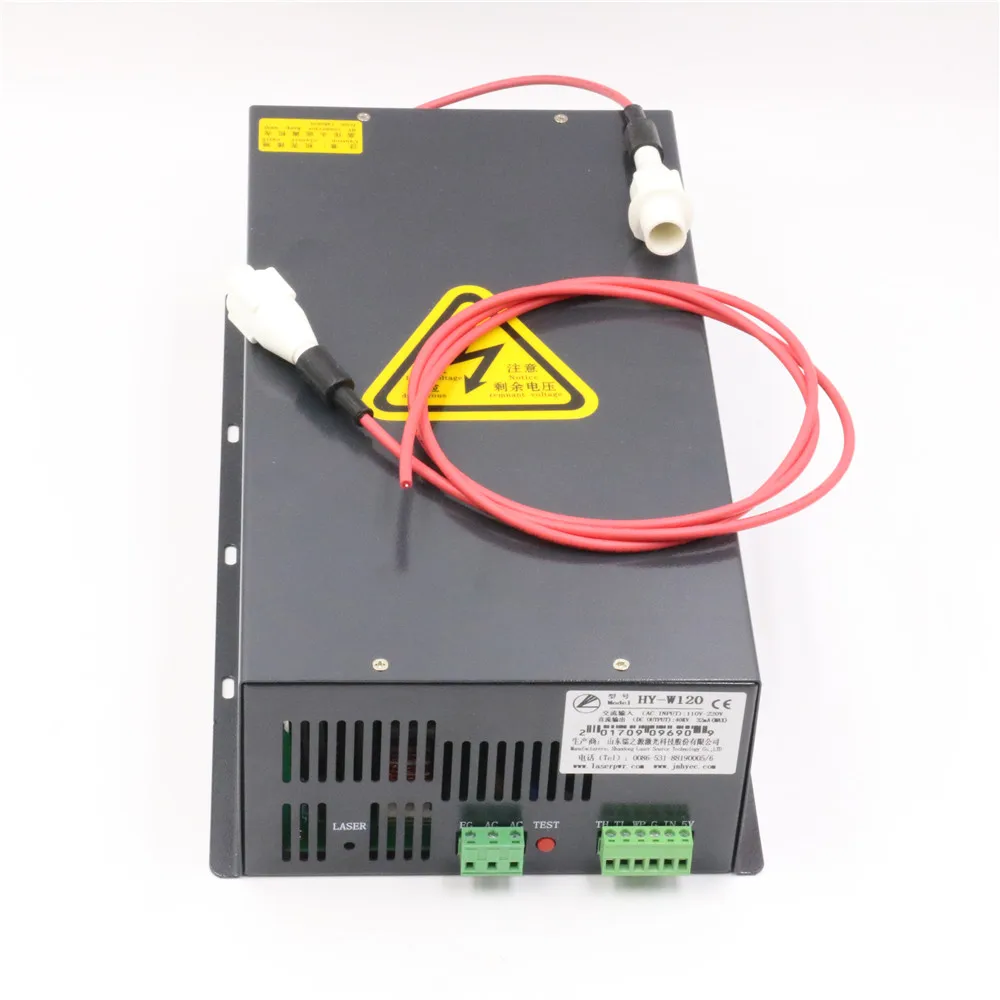

100 Вт-120 Вт Co2 лазерный источник питания для 80 Вт 100 Вт 120 Вт лазерная стеклянная трубка

Описание

100 Вт-120 Вт Co2 лазерный источник питания для 80 Вт 100 Вт 120 Вт лазерная стеклянная трубка

100 Вт-120 Вт Co2 лазерный источник питания для 80 Вт 100 Вт 120 Вт лазерная стеклянная трубка

Соответствует 80 Вт 100 Вт 120 Вт co2 лазерной стеклянной трубке

1. Основные характеристики:

100 Вт co2 источник питанияОсновные Особенности

1. Очень широкий диапазон входного напряжения:AC110-AC260V

2.Ток имеет высокую стабильность: в диапазоне входных AC160-AC260V, скорость изменения тока менее 1%.

3. Хорошая совместимость: он может быть применим к 80 Вт, 100 Вт, 120 Вт лазерным трубкам, изготовленным различными фабриками.

4. Этот блок питания имеет кнопку "тест", которая может проверить выход лазера вручную.

5. Лазерный блок питания имеет высокую выходную мощность, хорошую стабильность; это может продлить срок службы лазерной трубки

6. Применение: скульптура и вырезанный акрил, ткань, двойной цветной лист, резина и т. Д.

2. Параметры:

Вход	Вход Напряжение	AC110V-260V
	Частота переменного тока	47-440 Гц
	Максимальная входная мощность	1000 w
	Максимальный выходной ток	8A
Выход	Макс Выходное напряжение	≥DC 40KV
	Макс Выход ток	≥DC 35mA
Эффективность	≥90 процентов(При полной нагрузке)
Между тем между отказом (MTBF)	≥10000 час
Ответ Скорость	≤1ms(От переключателя сигнал выдается на выходной ток до 90% от установочного тока)
Выдерживать Напряжение	Вход-выход, вход-оболочка: AC1500V 10MA 60 S; Выход Отрицательный соединен с машинной оболочкой.
Защита окружающей среды	Операционной Температура:-10 ~ 40 °C),Относительная влажность (RH) ≤90%
Начин охлаждения	Воздушное охлаждение (FAC)
Измерение	L×W×В = 28017397 (мм)
Цвет	Черный

3. Инструкция по эксплуатации:

1) Подключение лазерной трубки: (ссылка на блок питания и схему подключения лазерного устройства)
Высоковольтный терминал (HV +) источника питания HY-W120 должен быть подключен к положительной полюсе
СО2 лазерного устройства. Ток цепи источника питания должен быть подключен к отрицательному полюсу (лазер
Выходной терминал) лазерного устройства, через Амперметр или напрямую.
2) Подключение управляющего сигнала
Контрольный сигнал должен быть надежно подключен к контрольной клемме источника питания
HY-W120, после подключения выходного сигнала DAC и сигнала ttl внешнего компьютера с
Источник питания, лазерное устройство должно работать как положено. Если Лазерная лампа не может работать правильно,
Следует проверить правильность контрольного сигнала или нет (включает в себя проверку спецификации напряжения и
Логика), если использовать ШИМ-контроль в качестве управления мощностью, убедитесь, что f≥20KHz, амплитуда (пиковое значение)
≤5V, проверьте и убедитесь, что переключатель защиты WP соединение является правильным в то же время.
3) Напряжение на входе:

Входная мощность источника питания HY-W120 должна составлять 220 В переменного тока/50 Гц. Если требуется 110 В переменного тока,
Пожалуйста, укажите при оформлении заказа.
4) Прочие ожерелья и подвески:
Группа защитных выключателей также предназначена для обнаружения выключателя воды, вентилятора,
Защита открытого корпуса и так далее.

4. Осторожно!

Внимание:
1. Система водяного охлаждения должна работать правильно при включении лазерного устройства.
2. Цепь высоковольтного выхода не должна быть открытой! (Высоковольтные выходные клеммы (положительные и
Отрицательные полюсы) должны быть правильно подключены к положительным и отрицательным полюсам лазерного устройства,
Соответственно.)
3. Следует обратить внимание, чтобы избежать электрического удара после переключения источника питания
ВЫКЛ. (требования безопасности изоляции должны быть 40кв между терминалом выхода и
"G")
4. Хорошо заземленная трехполюсная розетка должна использоваться для подачи питания для HY-W120 питания
Поставка. Корпус должен быть хорошо заземлен, чтобы избежать удара электрическим током.

100 Вт-120 Вт Co2 лазерный источник питания для 80 Вт 100 Вт 120 Вт лазерная стеклянная трубка

Техническое обслуживание лазерного источника питания

1, перед обслуживанием проверьте корпус блока питания нормальное заземление;
2, измерительный блок питания на рабочей станции или есть ли разница напряжения между верстаком
3, блок питания с высоким давлением на многих местах, после включения питания, рука не может касаться металлических частей устройства
4, прежде чем заменить блок питания внутри устройства, выключите блок питания конденсатора для хранения энергии должен быть разряжен полностью и профиль напряжения после подтверждения отсутствия напряжения для следующего шага замены или ремонта
5, если лазерная машина работает нестабильно, или падение работы, может проверить винт электрической цепи, клеммные блоки, такие как, является ли свободным, проводка феномена, такого как окисление.Старый источник питания или блок питания работает в условиях плохой окружающей среды, Обратите больше внимания на состоянии формирования.
6, при обслуживании, не Срывайте внутреннюю кабельную стяжку и соединительный провод, панель управления, или Режьте бесформенные изменения, скорее всего, вызовет все помехи машины или снижение производительности, И даже вызывает лом.

Не работает анализ неисправностей лазерного источника питания CO2:

СО2 лазерная мощность не работает

(1) может быть защита от перенапряжения:
A. Пожалуйста, проверьте, является ли выход питания и положительное подключение лампы надежным!
B. могут быть повреждены или стареют лампы, напряжение пробоя превышает 35 кВ.
(2) Убедитесь, что входной кабель переменного тока и провод управления надежно подключены.
(3) Проверьте Высоковольтную выходную линию на повреждения, утечка может привести к мощности в работе, но лампа не светильник!
(4) провод заземления питания (не выходная мощность черной линии, но первый порт входного терминала переменного тока см. Страницу 3 Руководства) является правильным и надежным доступом к земле.
