100 Вт Регулируемый источник питания постоянного тока USB Мобильный электронный тестер старения нагрузки разряда

Описание

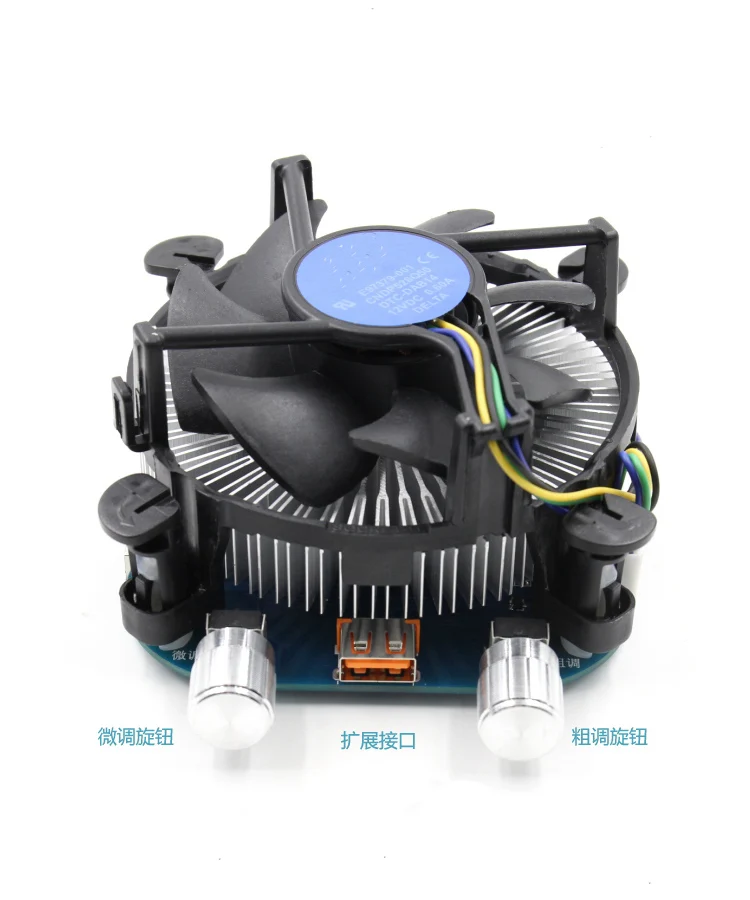

Фото слева направо-это тонкая ручка настройки, интерфейсы расширения, грубая ручка регулировки.

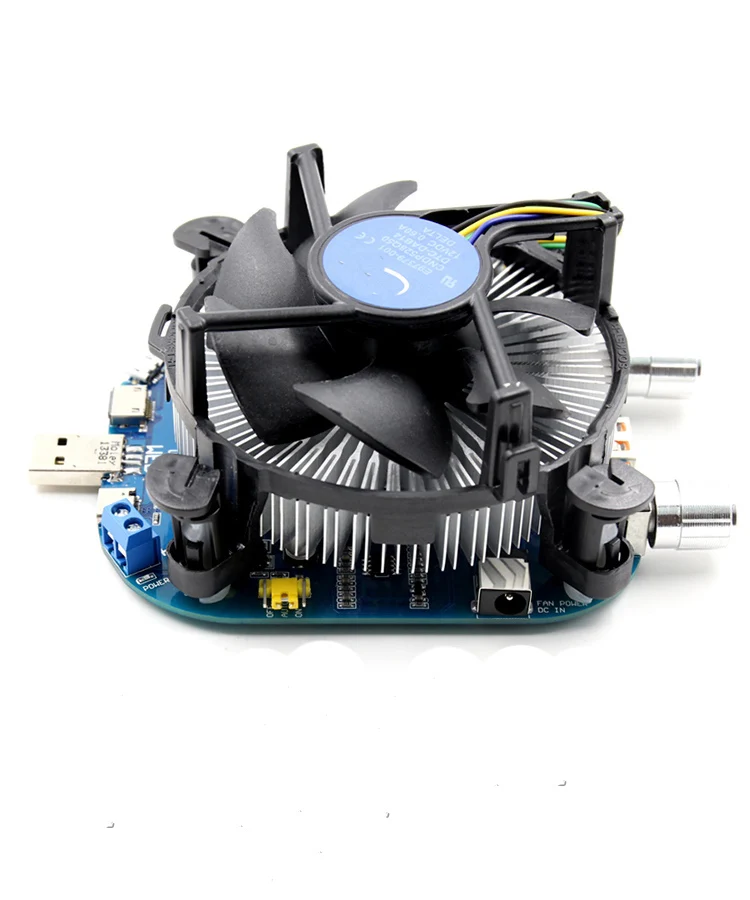

Фото слева направо, слеваЖелтая кнопка-это узор вентилятора заплатки: выключенные лица должны закрываться, автоматический представитель автоматического контроля температуры, по требованию от имени. Правильный интерфейсовИнтерфейс внешнего источника питания вентилятора: 5 V-24 V DC источник питания для вентилятора. Плоская Нижняя конструкция нагрузки, пользователь может быть заменен более мощным вентилятором stented. Если скорость недоступна, вы можете заменить себя более тонкими серверными вентиляторами.

Примечание 1: 1155 нажатие вентилятора, вы можете изменить себя в любом 1155 вентилятора, поддержка вентилятора 1155 с базовым усилением (12 В)

Примечание 2: Lightning iPhone7 поддерживает следующие линии ввода данных, iPhone8, X не поддерживается

Примечание 3: ток и интерфейс Lightning MicroUSB не должны превышать 2,5 А

Вентилятор джемпер Описание:

На: вентилятор был принудительно стартован, подходит для измерения мощного оборудования

Авто: автоматический контроль температуры вентилятора, температура превышает определенный уровень, автоматически запускается вентилятор

Выключено: вручную выключаются вентиляторы, вентилятор никогда не запускается, устройства для измерения низкой мощности, отключение звука

Описание внешнего вентилятора: 1155 Стандартное рабочее напряжение вентилятора 12 В, 7,2 а рабочий ток, мощность не видна маленькая, Вт

Если выходная нагрузка 5 в измеряет зарядную головку UL003, как только вентилятор запускается в чехол, где напряжение питания 5 В, рабочий ток с 7,2 Вт/5 В = 1.44A

Его точка в том, что как только вентилятор запускается, текущий вентилятор сам имеет около 1.4A, не очень мощный, это повлияет на результаты измерения

В это время, если блок питания 5 В, вентилятор запускается, то измеренный ток больше, чем выше 1.44A трубка сила тока

Это просто источник питания 5В, вентилятор, 1.44A нагрузка выше корректировки эффекта постоянного тока

Вопрос в том, что делать при измерении малых токов? Есть много способов

1. Автоматический вентилятор для авто (заводской по умолчанию), затем небольшой ток, температура печатной платы не высока, вентилятор не запускается, Измерение тока не влияет на Малый

2. Вентилятор выключается, никогда не включается, такой рисунок можно измерить в короткие сроки питания нет, чехол не очень горячий плавники

3. Внешний вентилятор питания

Требования к внешнему питанию: 5 ~ 20 в, обратите внимание, что если внешний источник питания достаточно мощный! (5,5x2,1 DC интерфейс положительный с)

Например, ваша мощность всего 5 В, вам нужно обеспечить около 1,5 а тока

Если ваш блок питания имеет 12 В, то вам нужно обеспечить ток около 600 мА

Если у вашего блока питания 24 V, то необходимо предоставить токе около 400mA

Советы: веб-обеспечение qc12в/9 в decoy line, или может быть низкой стоимостью с QC9V 12 в зарядное устройство, или зарядка нагрузки может быть питание внешне Po
