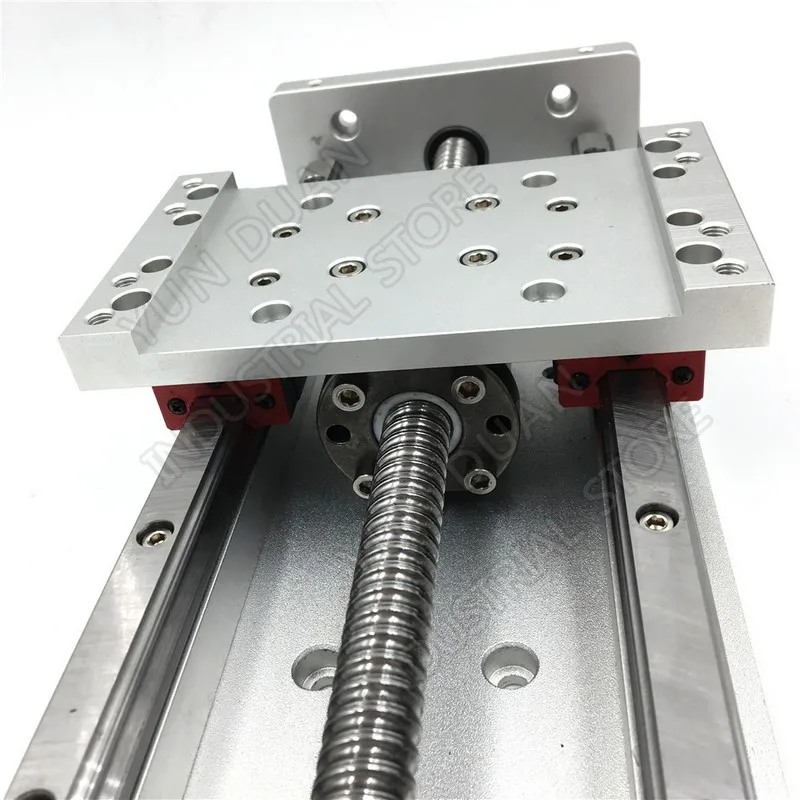

1000 мм ход 4" ось XYZ крест ручной раздвижной стол слайд линейный сценический SFU1605 шариковый винт HG15 направляющая платформа маховик замок

Описание

Посылка включает в себя:

1 х 1000 мм ход раздвижной стол

1 х маховик

1 X замок

Таблица Особенности:

Модель:TH20-1000-M

Скользящий Материал:Авиационный алюминий 6061(Обработка поверхности пескоструйная обработка окислением Антикоррозийная)

Ход поршня:1000 мм(Активный ход)

Двигатель:Не включены (если вам нужен мотор, пожалуйста, свяжитесь с нами, чтобы соответствовать)

Горизонтальная нагрузка:200 кг (макс)

Вертикальная нагрузка:100 кг (макс)

Мобильная панель Размер:150 мм X 90 мм

Повторная Точность позиционирования:0,02-0,03 мм

Руководство: 2XHGR15

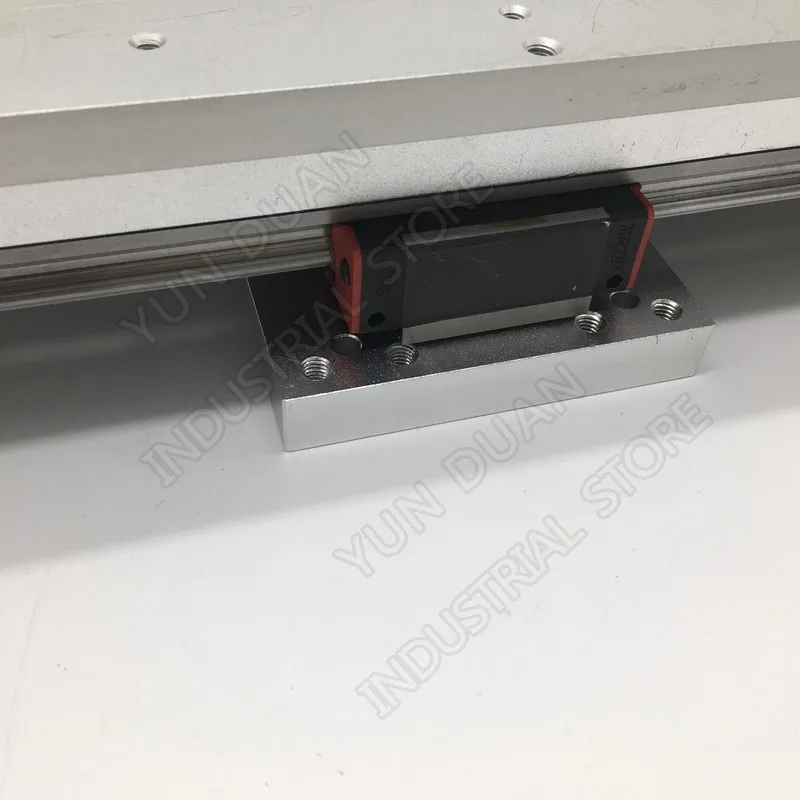

Блок: 2X HGH15

Шариковый винт Особенности:

1. Тип винта шарика: 1605 (Диаметр 16 мм, 5 мм (шариковый винт может быть заменен на 1610/1620/2020/2005 C7 уровень)

2. Точность шарикового винта:C7

3. Точность повторного позиционирования:0,02 мм

Размер:

Габаритные размеры скользящего стола:



Мобильная панель Размер:


Нижнее монтажное отверстие (ход 300-1000 мм):
