Описание

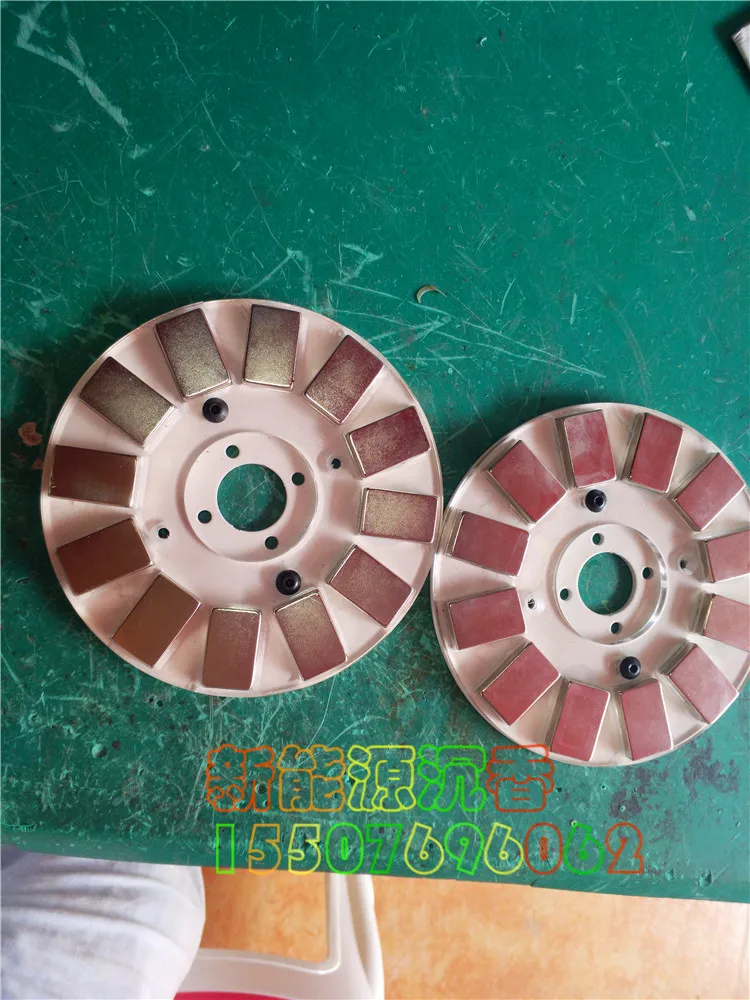

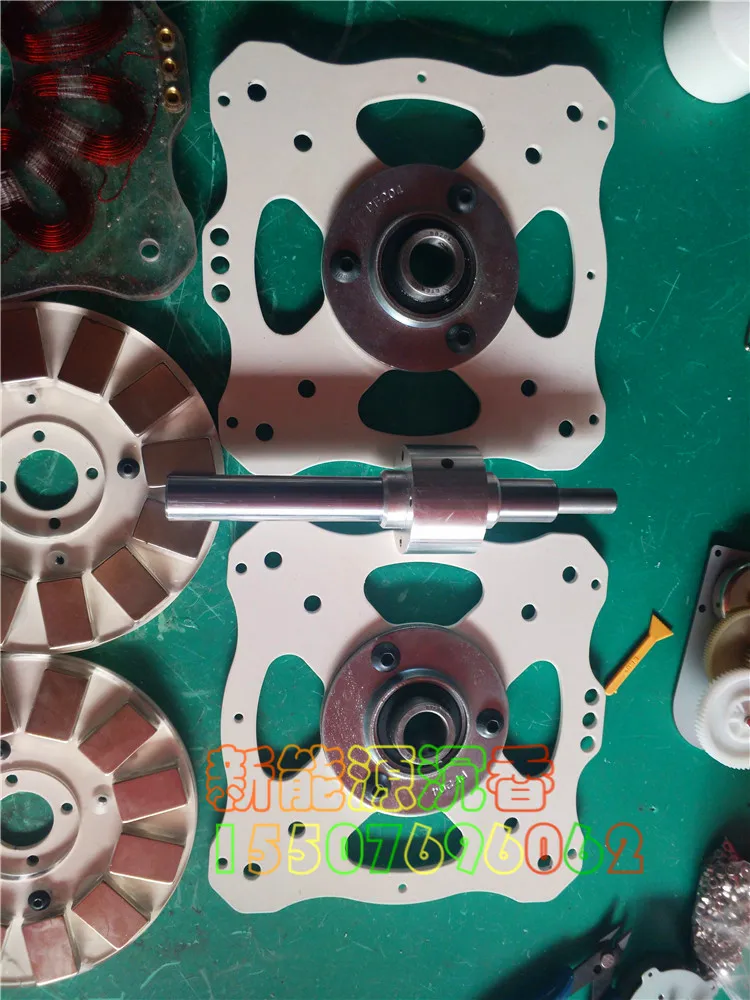

Сделайте этот диск типа Ironless core генератор. Для большинства любителей DIY может использоваться во всех областях энергетического поля, от первого поколения оригинала, после многих улучшений. Производительность, структура и материалы были значительно улучшены. Форма изменилась с шестигранника первого поколения на неустойчивую четырехстороннюю, а стабильность и эстетика несколько раз видоизменяются. Катушка была поднята с 1 до 1,18 мм в первом поколение. Наружный корпус был поднят с 5 мм до 10 мм толщиной. Диаметр вала увеличен с 8 мм до 20 мм. Стабильность и прочность значительно увеличились. Для удобства модификации предоставляются передние и задние Двойные Валы. Передний вал имеет диаметр 20 мм, задний вал имеет диаметр 12 мм, а катушка имеет толщину 10 мм. он запечатан тканью волокна и эпоксидной смолой, и имеет высокую водонепроницаемость. Ротор был Намагничен 24 редкоземельного Неодимового железного бора, который был изменен с N35 первого поколения на N45. Магнитная сталь имеет размер 30 мм * 20*10 мм, а магнитная сталь утолщена. Задняя часть магнита сделана из 3,5 мм высокой магнитной проницаемости чистой железной пластины. Краска железной пластины является коррозионной и водонепроницаемой, увеличивая замыкание магнитной индукционной линии и концентрируя магнитное поле. Для повышения эффективности. Этот генератор используется в широком спектре свободной энергии, энергии ветра, гидравлической мощности, рабочей силы, двигателей внутреннего сгорания, электрических транспортных средств и так далее.
Дисковый безжелезный сердечник генератора состоит из ротора и статора. Это двухроторная конструкция. Статорная арматура размещается в середине ротора с двойным захватом, а пара образует двойную конструкцию воздушного зазора. До тех пор, пока конструкция статора является разумной и производство является точным, магнитная сила тяги роторов с обеих сторон может быть сбалансирована друг с другом во время работы, так что подшипник не имеет осевой силы и продлевает срок службы двигателя, И магнитная сталь непосредственно прикрепляется к Ротору. Обмотка мотора принимает ленивую и безжелезную структуру, которая может уменьшить электромагнитную пульсацию крутящего момента, вызванную cogging эффектом и имеет много минусов, вызванных железным сердечником. Кроме того, так как обмотка арматуры не имеет железного сердечника, магнитная цепь не имеет проблем с насыщенностью, и генерация тепла уменьшается, так что качество мотора снижается, потеря низкая, и эффективность повышена. Так как в безжелезном сердечнике нет проблем с магниторезистансом, он имеет преимущества низкого пускового сопротивления крутящего момента, высокой плотности мощности и стабильной работы на низкой скорости. Его динамическая производительность очень высока, и он очень подходит для низкой скорости ветра и прямого привода генерации энергии ветра, который может воплотить в себе светильник и ветер. Мощность поколения. Он также очень подходит для зон, где свободная энергия требует высокой эффективности.
Ниже приводится тест на эффективность без сердечника и железа
Мы сделали два прототипа, одна и та же магнитная сталь, одинаковое количество, и измерены на одинаковой скорости. Соответствующие параметры приведены в таблице 3:
Анализ в тех же условиях магнитного потока
A) теоретический анализ
Ниже мы дополнительно изучим вышеуказанные формулы (1), (3), (4), (5), (6), (7), из которого нетрудно рисовать, до тех пор, пока:
φ3 = & phi; 4 (10)
Для того, чтобы установить формулу (10), необходимо увеличить магнитное выравнивание F 3, то есть увеличить магнитную силу путем увеличения количества магнитного потока.
В то же время, через анализ результатов образца в 3 и теорию, мы не трудно узнать:
Эффективность генератора без сердечника & eta; 3 = (Расход Меди P + трение P)/вход P (11)
Эффективность генератора Железного Ядра & eta; 4 = (Расход Меди P + трение P + железо P)/вход P (12)
Испытательный образец
Через приведенный выше анализ, в соответствии с этим требованием, мы повторно делаем генератор без сердечника, чтобы гарантировать, что параметры обмотки одинаковые, регулируя количество магнитной стали, чтобы сделать Напряжение одинаковым, и на различных скоростях для безжелезного генератора с железными генераторами снова, Результаты приведены в таблице 4 и таблице 5 ниже:
Видно, что в тех же условиях равномерной магнитной прочности эффективность безжелезного генератора лучше, чем генератора железных сердечников, и преимущество не видно на низкой скорости. Когда скорость постоянно увеличивается, нет эффективности ядра и есть железное ядро. Эффективность постепенно расширяет разрыв, а генераторы без железа могут более эффективно преобразовывать энергию.
В фактическом производственном процессе, при том же состоянии мощности, при той же эффективности, вес железного ядра составляет менее половины веса железного ядра, около 1/3, И в то же время, потому что нет места для проводки железного сердечника, таким образом, Количество меди может быть соответствующим образом уменьшено, увеличивая количество используемой меди, что не только значительно увеличивает эффективность безжелезного генератора, но и соответствующим образом снижает стоимость.
Размер генератора: 185x185
Вал генератора: 20 мм/12 мм
Ротор генератора: 12 пар магнитного уровня 150 мм
Катушка генератора: 9 катушек, диаметр провода 1,18 мм
Мощность генератора: 1000 Вт
Скорость генератора: 120-1500
Напряжение генератора: 1-100 в
Генератор тока: 1-35A

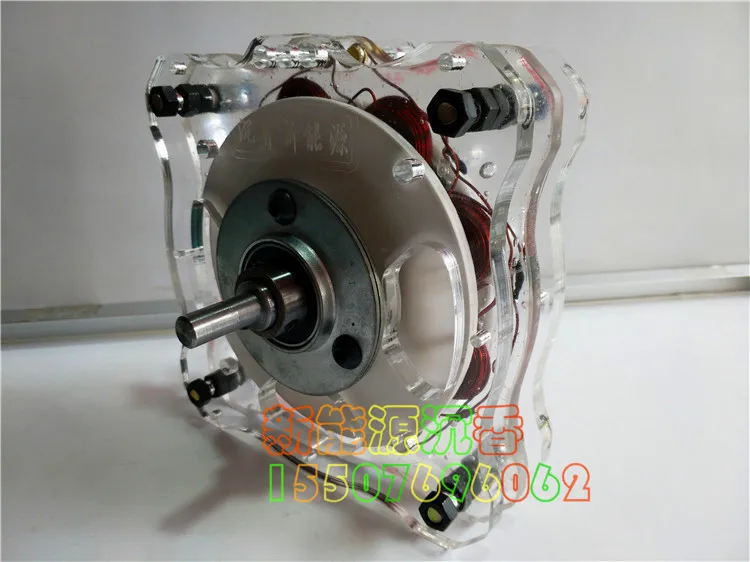

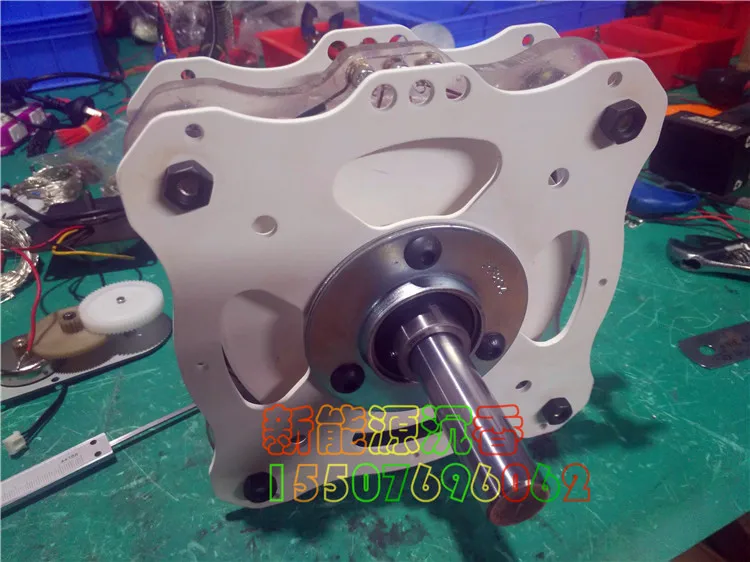

Есть два вида корпусов генераторов, акриловые и стальные пластины. Акриловый кристалл кристально чистый и внешний вид хороший. Относительная прочность стальной пластины выше. Выбирайте в соответствии с вашими предпочтениями.
Начиная с 1 июня генератор будет заменен на белый диск катушки, который заменит прозрачный диск катушки, устраняя последний 12 мм вал с диаметром вала 20 мм.
Характеристики
- Индивидуальное изготовление
- Да
- Номер модели
- M
