Описание

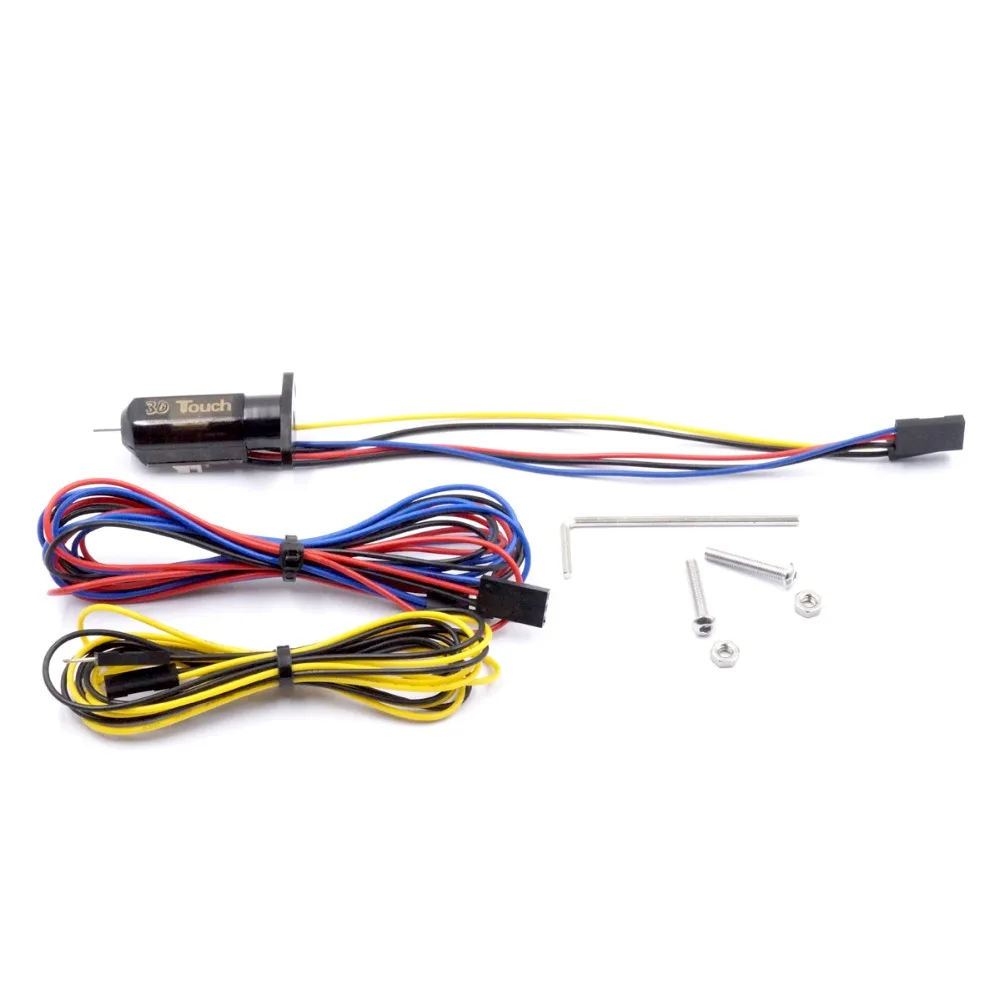

80 шт 3D сенсорный датчик автоматической коррекции Новые 1 Набор 3d Touch автоматическое выравнивание постели Сенсор BLTouch для 3D-принтеры улучшить точность печати
| Напряжение | 5 V |
| В настоящее время | 15mA |
| Максимальный (Пиковый) ток | 300mA |
| Цвет | Полупрозрачный черный |
| Кабель Длина | 150 мм |
| Вес | 0,35 унций (10 г) |
| Электропроводка | 3 pin: черный (-, GND) |
| Красный (+ 5 V) | |
| Синий (контрольный сигнал) | |
| 2Pin: черный (-, GND) | |
| Желтый (Zmin) |
3dtouch использует один и тот же сигнал сервопривода, который используется в предыдущем servo линии.
♦ Электромагнитный толчок вверх➡Сигнал сервопривода 90 градусов (например: M280 P0 S90)
♦ Соленоидный нажимной вниз➡Сигнал сервопривода 10 градусов (например: M280 P0 S10)
♦ Ручная самопроверка➡Сигнал сервопривода 120 градусов (например: M280 P0 S120)
■ Аварийный сигнал➡Сигнал сервопривода 160 градусов (например: M280 P0 S160)
※ 3 DTouch можно управлять в следующем состоянии.
-Один I/O (PWM или программное обеспечение PWM) для управления
-Один I/O для Zmin
-Мощность GND и + 5 В
Однако обновление прошивки может потребоваться в случае.
Если вы используете это на Anet A8, то вам нужно пересечь желтые и синие провода. Не могли понять, почему это не сработает, пока я не прочту головное устройство. Желтый-это конечный конец, а синий-это вход pwm, я просто обрезаю их и перевернул их.
Посылка список:
Характеристики
- Бренд
- FYSETC
- Тип товара
- Драйвер
- Номер модели
- BLTouch 3D Touch
- Modelnummer
- Auto Leveling Sensor
- Current
- 15mA
- Max current
- 300mA
- Voltage
- 5v
- Color
- semitransparent black
- Cable length
- 150mm
- Weight
- 0.350z(10g)
- Function
- 3d touch sensor
- Compatible
- For Anet A8
- Attribute
- auto bed level sensor
