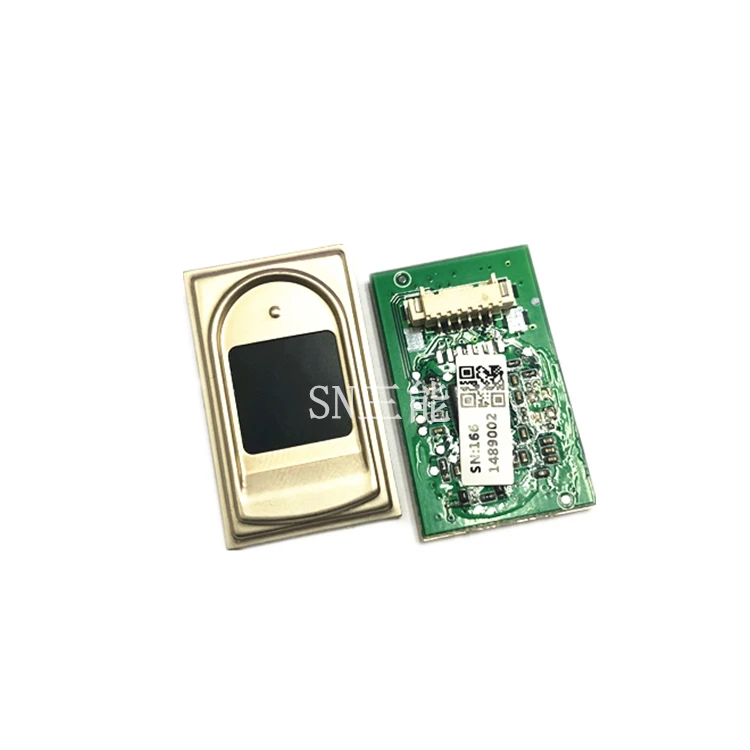

1016D полупроводниковый интегрированный модуль идентификации отпечатков пальцев емкостный считыватель отпечатков пальцев датчик контроля доступа

Описание

Основное введение

\
\

Id1016dколлекция отпечатков пальцев, ручка, хранение и сравнение отпечатков пальцев. withid809 высокопроизводительный процессор и полупроводниковый датчик отпечатков пальцев как ядро, совершенно новая операция, которая хорошо получена в индустрии IDfinger6.0Fingerprint algorithm, глубокая оптимизация, общее увеличение скорости, опыт за пределами воображения, возможность Для завершения всей работы по идентификации отпечатков пальцев. ID1016DAdopt стандарт связи, coordination sdkdevelopment Kit, отвечает требованиям клиента по отпечатку пальца, обработка изображений, поколение шаблонов, соотношение отпечатков пальцев соответствует всем требованиям идентификации отпечатков пальцев. приятным внешним видом, светильник вес и интеграции, выполненное в виде кольца, крутые охлаждающаяся лампа Дизайн 。

\
\

ТТХ

\
\

Хороший опыт, высокая безопасность: Этот модуль работает новыйIDfinger6.0Fingerprint алгоритм, глубокая оптимизация, общее увеличение скорости, опыт вне воображения. быстрое Распознавание отпечатков пальцев, высокая безопасность, поддержка 360 градусов любого угла распознавания, функция глубокого самообучения. высокая производительность, низкое энергопотребление: модулярное производство с помощью продвинутого процесса, ARM® Cortex™-M4kernel, быстрая скорость вычислений, низкое энергопотребление.

\
\

Функциональное совершенство: коллекция отпечатков пальцев, обработка изображений, извлечение, регистрация отпечатков пальцев, сравнение отпечатков пальцев, удаление отпечатков пальцев и другие функции.

\
\

Легкая развития: ПоддержкаWindows, Android, встроенная система, стандартная связь, обеспечивает полный комплект разработки; компактный размер: простая структура, малый объем, он может быть гибко встроен в различные продукты с ограниченным объемом.

\
\

Прочный: высокое статическое напряжение выдерживает, сильная анти-помехи способность, Сильная форма.

\
\

Технический параметр

\
\

1. Максимальное количество сохраненных отпечатков пальцев200/500 Мэй

\
\

2. 1: время проверки 50 ~ 300 мс

\
\

3. Режим связи с хостом естьUART

\
\

4. Активный емкостный датчик

\
\

5. В Разрешающая способность сенсора508 точек на дюйм

\
\

6. Количество пикселей сенсора160x160

\
\

7. Отпечатков пальцев зона обнаружения8,0 мм x 8,0 мм

\
\

8. 360°Fingerprint входа и подходящая к ней

\
\

9. Размер внешней рамки датчика12,8*12,8 мм

\
\

10. Антистатический класс продукта-воздух +/−15 кВ, контакт +/−8 кв

\
\

11. Рабочая среда продукта-40-60 ℃/

\
\

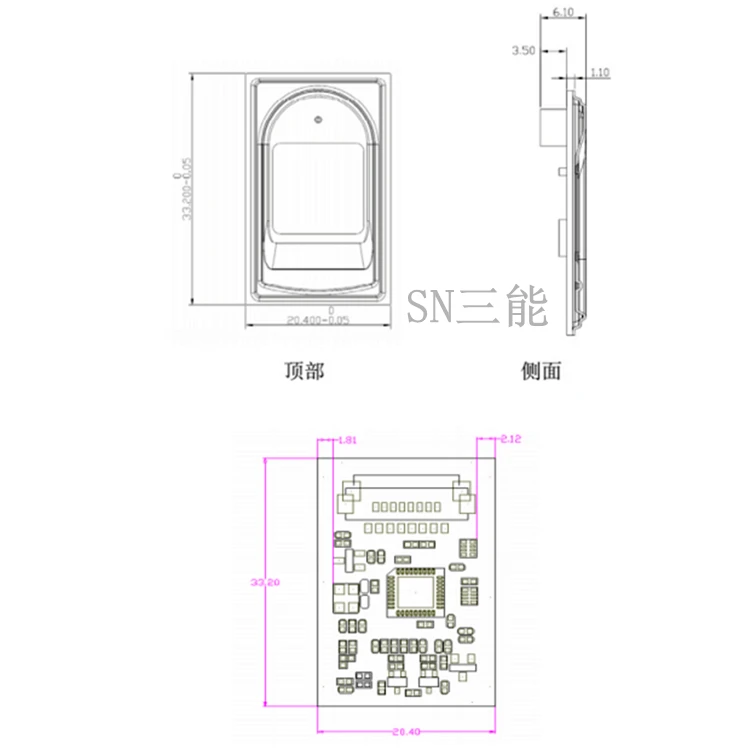

12. Продукт PCB диаметр 21 мм, Монтажный диаметр 19 мм, высокая 7,10 мм

\
\

13. CNCLaunch металлическое кольцо, плюс диафрагма

\
\
\
\

Четыре. Связь режим

\
\

Службу технической поддержкиКоммуникационная плата интерфейса UART mode. Введение в режим связи, пожалуйста, обратитесь к "протокол связи модуля отпечатков пальцев"

\
\

Коммуникационная плата интерфейса UART:

\
\

Данные формат8-значный бит, 1 бит стоп-бит, без проверки, нет контроля потока, Связь по умолчанию скорость передачи данных 115200, скорость передачи данных может быть изменен динамично во время Связь, скорость передачи данных, которая может быть выбрана при смене, составляет 9600, 19200, 38400, 57600, 115200.

\
\

Модуль сканирования отпечатка пальцев и системаВремя связи MCU, соединения цепи следующие, когда палец нажимает модуль отпечатков пальцев, выход WAKEUP высокий уровень, WAKEUP сигнал-это сигнал уведомления, system MCU принимает систему запуска WAKEUP после сигнала, выход модуля отпечатка пальца питания на сигнал, чтобы vin-обеспечить 3,3 В питания, а затем сделать это UART сигнал связи, таким образом, Ток спящего отпечатка пальца модуль можно контролировать на 10uA следуя. Может также быть VCC постоянного источника питания andVIN, таким образом, ток спящего отпечатка пальца модуль можно контролировать на 15uA следующим образом.

\
\

\
\

\
\
'
