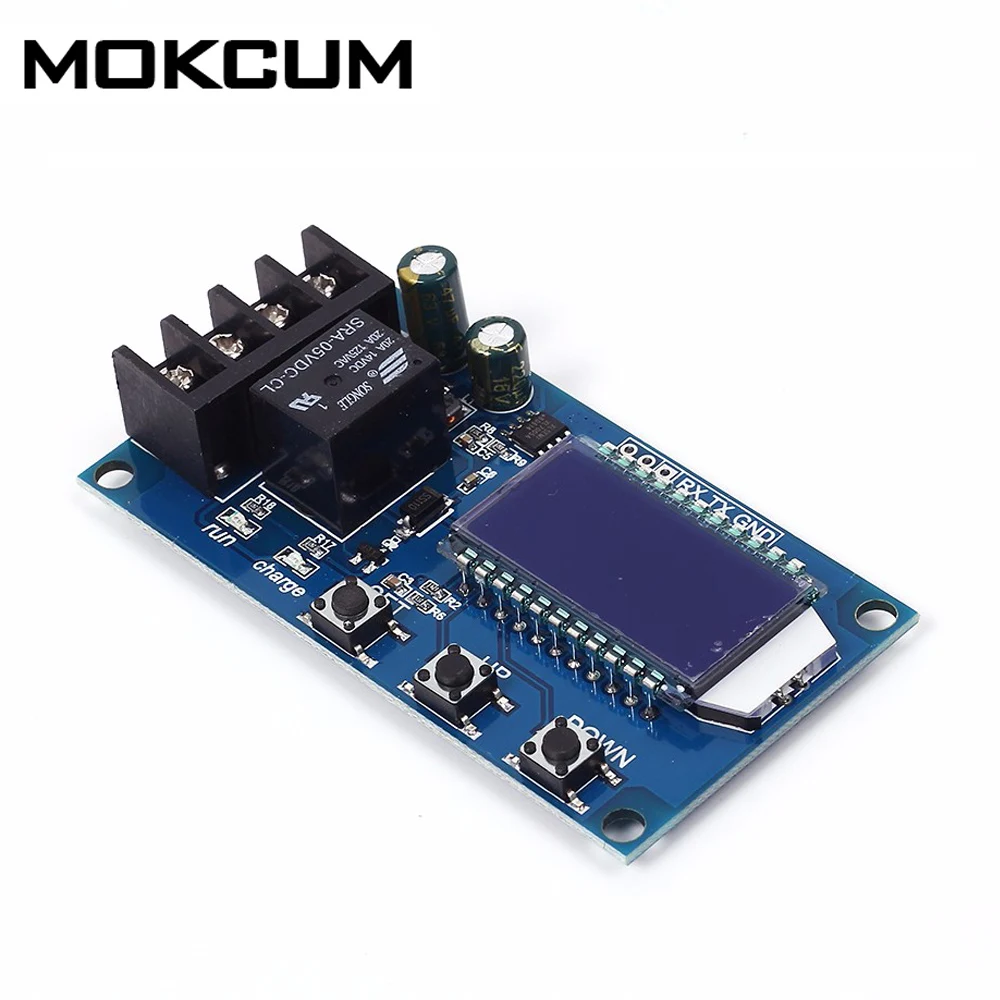

10A переключатель управления зарядкой литиевая батарея Контроллер заряда ler модуль защиты переключатель управления интегральные схемы светодиодный дисплей

1. Описание:

Контроль зарядки аккумулятора модуль автоматически контролирует зарядку аккумулятора и

Разрядка Для защиты аккумулятора.

2. Особенности:

1>. ЖК-дисплей

2>. Отображение напряжения аккумулятора

3>. Процент электроэнергии

4>. Время регулируется

5>. Индикатор рабочего состояния

6>. Поддержка UART набор

7>. Автоматическая защита батареи

3. Параметры:

1>. Название продукта: цифровой модуль управления зарядкой

2>. Номер продукта: XY-L10A

3>. Напряжение управления: DC 6 V-60 V

4>. Ток управления: 10А (макс.)

5>. Точность управления: 0,1 в

6>. Тип выхода: прямой выход

7>. Погрешность напряжения: 0,1 в

8>. Подходит для батареи: аккумулятор, литиевая батарея

9>. Физический размер: 79*42*18 мм

4. Описание функции:

1>. Функция автоматического контроля заряда

Путем установки верхнего предельного напряжения volt-HI: 'UP'; нижнего предельного напряжения volt-LI: 'dn';

Реле включается, и зарядное устройство начинает заряжаться для аккумулятора при токе

Напряжение батареи меньше нижнего предельного напряжения 'dn'.

Реле выключается и завершает автоматическую зарядку при токе аккумулятора

Напряжение больше, чем Верхнее предельное напряжение 'вверх'.

2> функция контроля времени зарядки

Как включить функцию контроля времени?

Он включит функцию контроля времени, установив параметр "op' не" 0 "после

Вход в меню набора параметров.

Параметр op' по умолчанию: '--: -- h', по умолчанию не включается функция контроля времени;

После включения функции контроля времени ('OP' не равен '0'):

Реле включится, и зарядное устройство начинает заряжать аккумулятор, и система начинает тайминг, когда текущее напряжение батареи меньше нижнего предельного напряжения 'dn'.

Реле выключится и завершит зарядку, если напряжение тока батареи больше, чем

Верхнее предельное напряжение up' во время синхронизации.

Реле выключится и завершит зарядку, если напряжение тока батареи меньше, чем

Верхнее предельное напряжение 'UP', но время ('OP') закончилось.

Реле будет продолжать включаться и заряжаться, если текущее напряжение батареи меньше нижнего предельного напряжения «нет», даже если время ('OP') закончилось. Модуль автоматически включится

Выключение функции контроля времени зарядки. И мигание «h: ER'» на экране, чтобы напоминать

Пользователи, что настройки параметров времени неразумны. Нажмите любую клавишу, чтобы остановить мигание.

Примечание: Формат времени: 00:59 (00 часов, 59 минут) Максимальное время 99: 59

Около 100 часов.

3>. Коммуникационная плата интерфейса UART и настройки параметров

Система поддерживает функции загрузки данных UART и настройки параметров (уровень ttl);

UART 115200, 8, 1

Формат сообщения загрузки данных:

Напряжение батареи + процент заряда батареи + время зарядки + состояние зарядки

12,0 в, 020%, 00:10, оп

5. Набор параметров:

1>. ЖК-дисплей будет отображаться «набор» после ввода меню параметров, нажмите и удерживайте кнопку «набор».

2>. Переключайте заданные параметры коротким нажатием кнопки 'SET'.

3>. Установите значение параметра длинным или коротким нажатием кнопки «вверх» и «вниз».

4>. Повторите шаг 2 и шаг 3, если необходимо установить другие параметры.

5>. Автоматическое сохранение и выход из меню настройки, продолжительное нажатие кнопки 'SET' после установки всех параметров.

6. Описание кнопки:

Длительное нажатие: удерживайте кнопку более 3 секунд.

В обычном интерфейсе отображения:

1>. Отображение заданных в настоящее время параметров, когда короткое нажатие кнопки 'SET';

2>. Переключайте процент зарядки и время зарядки, когда короткое нажатие кнопки "up';

3>. Включите или выключите реле при коротком нажатии кнопки «вниз». Реле выключится и

Дисплей выключен, Если выключить реле.

4>. Установите статус подсветки ЖК-дисплея (L-P) при длительном нажатии кнопки «вверх».

Выключено: подсветка будет сохранять яркость.

ON: подсветка автоматически отключается через 5-10 секунд.

5>. Нажмите и удерживайте кнопку «Set» для входа в меню параметров.

7. Процент расчетного напряжения:

Процент напряжения = Напряжение батареи/(Вольт-HI-volt-LI)

8. Применение:

1>. Автомобиль

2>. Электрический автомобиль

3>. Завод

4>. Сообщений номер

5>. Радиолокационная станция

6>. Компьютерная комната

9. Дополнительные характеристики:

1>. функция записи времени зарядки: продукт будет записывать время полной зарядки, когда контроль времени зарядки не включен. мигание показывает время зарядки при входе в интерфейс отображения времени. данные будут опущены при выходе из интерфейса отображения времени или при включении следующего заряда (реле включено)

2>. Автоматическое определение параметров: система будет мигать 'ошибка', чтобы указать напоминание, когда параметр установлен и выход, но более низкое предельное напряжение 'нет' больше, чем верхний предельный напряжение 'вверх'.

3>. Обнаружение подключения батареи: Этот продукт прикреплен к батарее. Если батарея не подключена, система будет отображать «nbe'» на нижней линии, чтобы напоминать вам;

10. Часто задаваемые вопросы:

1>. Какой диапазон управляемого напряжения? Какой диапазон применимых батарей?

Диапазон управляемого напряжения составляет 6 В-60 В постоянного тока, но максимальное напряжение батареи составляет 48 В. Потому что напряжение 48 В батареи составляет 60 в после полной зарядки.

2>. Реле автоматически включается и выключается непрерывно после включения питания и мигания светильник?

Это потому, что ваш зарядный ток слишком велик или емкость батареи слишком мала, что приводит к тому, что напряжение батареи немедленно превышает меньшее предельное значение напряжения "нет", и затем реле выключится. но напряжение быстро снижается до нижнего предельного напряжения 'dn' после выключения реле, а затем начинает заряжаться. цикла и цикла.

В этот момент необходимо уменьшить зарядный ток. Обычно зарядный ток составляет 10-15% емкости аккумулятора. Например, если емкость аккумулятора составляет 20AH, зарядный ток составляет 2-3 A.

Обратите внимание, что высокая сила тока зарядки может привести к нагреву, старению, выпуклости или даже взрыву аккумулятора.

3>. Какой метод управления?

Это контроль напряжения. например: нижнее предельное напряжение 'dn' устанавливается в 12.0v.верхнее предельное напряжение 'UP' устанавливается в 14.5v.это закроет выход, когда напряжение заряжено до 14.5v.реле будет включаться и начинает заряжаться, когда напряжение уменьшено до 12,0 в.

4>. Можно ли его автоматически циклировать?

Да, может. Режим контроля напряжения контролирует только выключение и включение.

5>. Может ли он ограничивать ток?

Он не может ограничивать ток, ток зарядки полностью зависит от вашего зарядного устройства.

6>. Могу ли я зарядить аккумулятор 24 В, включив 12 В? Или зарядить аккумулятор 12 В, включив 48 в?

Это простой регулятор напряжения только для включения/выключения. Он не может изменить выходное напряжение. Таким образом, какое зарядное устройство следует подготовить к зарядке аккумулятора!

11. Посылка:

1>. 1 шт XY-L10AКонтроллер заряда литиевой батареи 10 А

2>. 4 шт белые изолирующие сиденья
