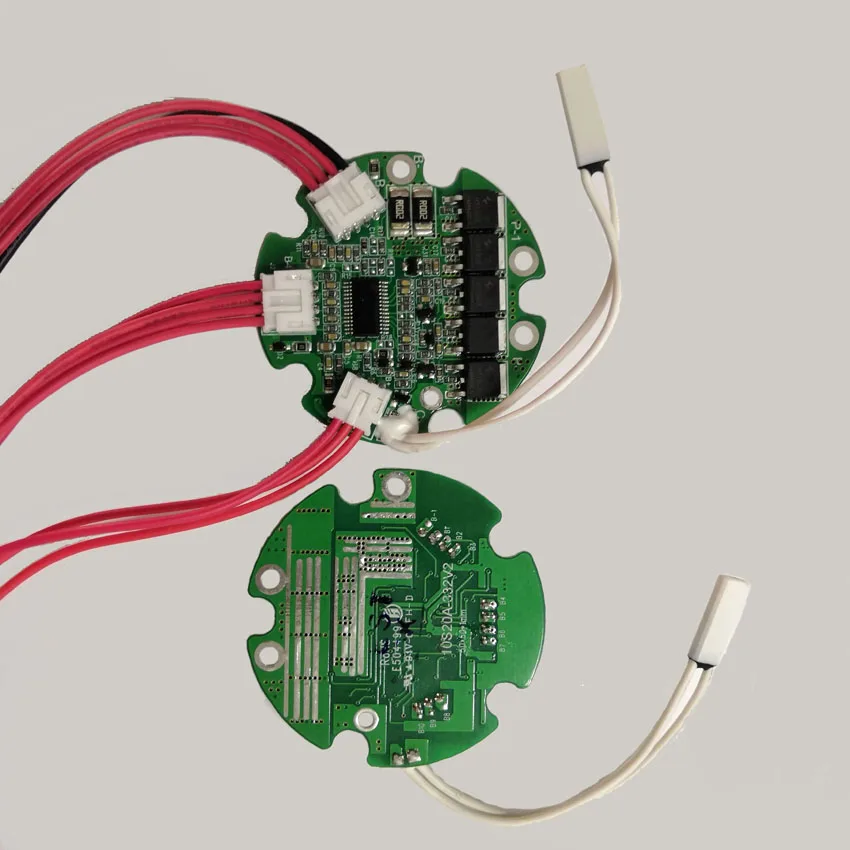

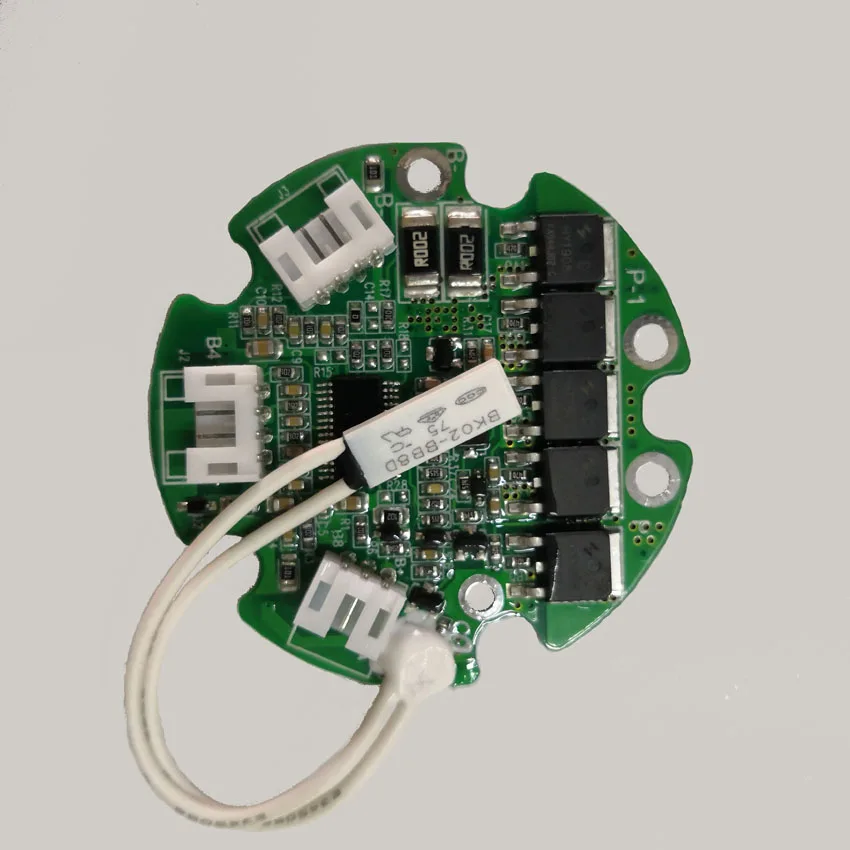

10S 36V 20A круглый bms для бутылочного аккумулятора Разъемный порт для зарядки и разряда с датчиком температуры

Описание

Разделение порт 10 s 36 v 20a BMS Li-Ion круглой формы для электрического велосипеда 36 V бутылки батарейный блок использования

10S 36V 20A круглый bms для бутылочного аккумулятора Разъемный порт для зарядки и разряда с датчиком температуры

10 S 36 V	Деталь	Технические характеристики
Разряда	Максимальный непрерывный ток разряда	20A
	Пиковый ток разряда	100±20A
	Защита от перегрузки по току ток	100± 20А
Зарядка	Зарядка Напряжение	42В
Зарядка	Зарядный ток никель-металл	5A
Защита от перезарядки защиты	Защита от перезарядки обнаружения Напряжение	4,25 ±0. 025 V
	Время задержки обнаружения превышения заряда	15 мс-140 мс
	По сравнению с Зарядное устройство высвобождения Напряжение	4,15 ±0. 05в
Защита от разрядки	Защита от разрядки обнаружения Напряжение	2,8 ±0. 025 V
	Время задержки обнаружения перегрузки	150 мс-250 мс
	По сравнению с разрядник для Напряжение	3,0 ±0. 075 V
Защита от перегрузки по току	Перегрузки по току обнаружения Напряжение	100±25mV
	Время задержки обнаружения по току	150 мS-250mS
	Защита от перегрузки по току состояние	Булавку
Защита от короткого	Обнаружения состоянии	Внешние короткие курка
	Время задержки обнаружения	230-500uS
	Состояние релиз	Булавку
Температура защиты	75℃
Внутреннее сопротивление	MOSFET	≤50mΩ
Размер	5049,58 мм

10S 36V 20A круглый bms для бутылочного аккумулятора Разъемный порт для зарядки и разряда с датчиком температуры

Внимание при подключении:

Когда мы соединяем BMS с ячейками или разбираем BMS из аккумуляторного блока, необходимо выполнить следующий порядок и правила, чтобы избежать повреждения компонентов BMS и проблем, связанных с незащитой ячеек.

Для достижения наилучшей производительности BMS и для работы на самом длинном расстоянии, все батареи должны быть хорошо подобраны (разница напряжения каждой батареи менее 0,05 В, разница ИК менее 15 МОм, емкость отличается менее 30 мА · ч), чтобы убедиться в лучшей консистенции аккумулятора.

Ячейка должна быть соединена параллельно сначала, после этого соединена в серии.

Тип подключения:

1. Подключите зарядный/разрядный провод, аккумулятор отрицательный провод.

2. После подтверждения подключения проводов, Подключите соединительный кабель в BMS

Не подключайте соединительный кабель в BMS перед подключением провода.

Внимание, защита от ЭСР во время работы.

1. Какой общий порт и отдельный порт? В чем разница?

Мы берем 13 S 48V15A BMS в качестве примера, общий порт 15A означает ваш зарядКатод и разрядный катод соединены в одном и том же конце (наш р-),Катод заряда и разрядный катод используются в общем соединении

Порт, поэтому ток заряда и ток разряда одинаковые 16А.Отдельный порт отдельно подключается катодом заряда (C-) и разрядкойКатод (P-), поэтому ток заряда и ток разряда отличаются,Ток разряда 15А, ток заряда 8А.

2. Какова функция баланса?

Принцип работы и функции являются следующими, когда ваше напряжение одной ячейкиНапряжение до сигнала тревоги (литий-ионный до 4,18 в, LifePo4 до (3,6 В), затем баланс ячейкиНачинает работать, сопротивление баланса начинает разряжаться с 35ма (когда балансРазряд начинает работать, BMS начнет немного нагреваться, что является нормальнымОтражение), ячейка находится в состоянии зарядки и разрядки, и другие, которыеНе доходят до напряжения тревоги (литий-ионный 4,18 в, LifePo4 3,6 В) только в зарядкеСостояние, без разрядки, когда быстрое напряжение ячейки достигает напряжения тревоги(Литий-ионный 4,25 в, LifePo4 3,75 в) BMS начинает выключать защиту питания, все остальные ячейкиВсе в остановке зарядки, этот процесс позволит зарядить ваш аккумулятор вБаланс тока, и напряжение батареи в состоянии баланса, но когда вашРазница напряжения в ячейках в большом диапазоне, тогда баланс не может быть функциональнымХорошо

3. Связь между емкостью батареи и током BMS?

Нет прямого отношения между емкостью батареи и током BMS, большойЕмкость не означает большой аккумулятор, но полагайтесь на постоянный ток, то естьЕсли ваш двигатель мощный, вы должны выбрать высокий ток BMS, это не полагаетсяНа емкость аккумулятора.

4. Какой тип зарядного устройства мне выбрать?

Литиевая батарея должна выбрать специальное зарядное устройство, не использоватьЗарядное устройство для свинцово-кислотного аккумулятора, для свинцово-кислотного зарядного устройства может иметь MOS с высокимЗащита от поломки давления, которая не защитит BMS над зарядкой.LifePo4 зарядное устройство напряжение = батарея строк № X3.6V, в то время как литий-ионный аккумуляторНапряжение зарядного устройства = строка батареи № X4.2V.

5. Какой ток BMS выбрать?

Возьмите 10 S 36 V в качестве примера: какой ток BMS вы выбираете, зависит от вашегоМощность электродвигателя электровелосипеда и ограничение тока контроллера. Например, выберите 15А дляНиже 350 Вт, 25A для ниже 500 Вт, 35A для ниже 800 Вт, 60A для ниже 1000 Вт,Более 1200 Вт свяжитесь с нашим сервисным специалистом для предложений, одинInall, непрерывный ток должен быть выше, чем ограничение тока в контроллере.

6. Поврежден ли мой BMS?

Если вы хотите, чтобы определить, поврежден ли BMS, пожалуйста, сделайте шаги, чтобыПроверить, одинаковое ли Напряжение каждой ячейки с вольтметром? Если разница напряжения ячеекБолее 0,1 в, ошибка отображается, что он не может работать далеко, нет источника питания на

Диапазон запуска, короткое время зарядки, все эти проблемы почти вызваны ячейками батареи,Если BMS поврежден, как нет заряда, нет разряда, нет разряда в то время какБатарея имеет напряжение.
