Описание

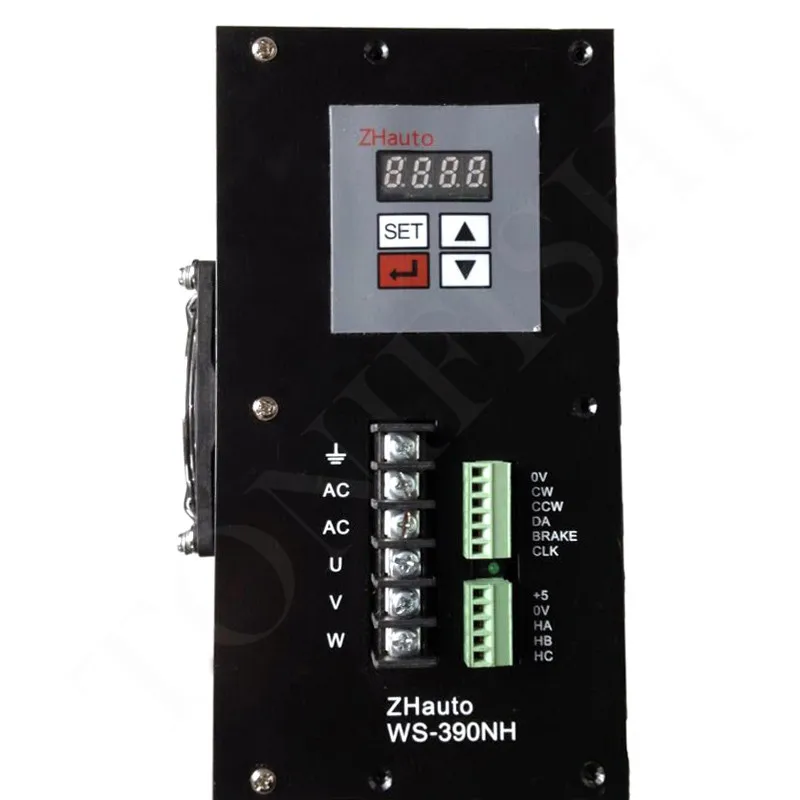

Описание контакта
2,1 110vc-220vac вход переменного тока или внешний источник питания постоянного тока.
2,2 U-phase мотор U фаза.
2,3 V терминал для фазы V двигателя.
2,4 Вт терминал для фазы двигателя W.
2,5 + 5 V терминал для элемент на эффекте Холла питания, драйвер обеспечивает.
2,6 GND отрицательный терминал элемент на эффекте Холла питания, т. Е. 0 В.
2,7 зал а является фазой элемент на эффекте холла.
2,8 зал B-фазовый элемент на эффекте холла.
2,9 зал C-phase элемент на эффекте холла.
2,10 конец CW-Это положительное направление двигателя, работающего с включенным терминалом. Активный низкий.
2,11 CCW терминал для двигателя для запуска обратного включения терминала, активный низкий.
2,12 тормозной терминал для входа тормоза, активный низкий.
2,13 DA терминал для потенциометр мотора двигателя. От 0 В до + 5 В. Можно изменить 0 В на + 10 в.
2,14 порт Холла не подключен, работает мотор типа холла. См. Метод работы 3,5.
3. Настройка параметров
Питание на дисплее показывает "A --- BB", A = 0 означает, что малошумный двигатель не работает, A = 1 означает Запуск малошумный двигатель. BB представляет бесщеточный двигатель серии.
Около 1 секунды после скорости бега.
3,1 нажмите клавишу SET в первый раз, чтобы отобразить «--- BB». BB означает бесщеточный двигатель. Нажмите кнопки вверх и вниз, чтобы выбрать то же количество ступеней, что и бесщеточный мотор.
3,2 нажмите кнопку SET во второй раз, чтобы отобразить E x. x, указывая Бесщеточное время вращения двигателя.
3,3 нажмите кнопку SET в третий раз, чтобы отобразить L, нажмите кнопки вверх и вниз, чтобы отобразить «0» «1». "0" означает открытую петлю. "1" означает замкнутую петлю.
3,4 Регулировка параметров замкнутой петли: нажмите клавишу набора: отображение "xxxx" означает максимальную скорость замкнутой петли.
Нажмите кнопку SET: диапазон «P xx» отображается от 1 до 99.
Нажмите кнопку SET: диапазон «I xx» отображается от 1 до 60.
Нажмите кнопку SET: Диапазон "d xx" отображается от 0 до 10.
Общая регулировка параметров P на замкнутом контуре больше значения I.
Примечание: L = 0 при отправке.
3,5 нажмите клавишу три раза за чередой, чтобы отобразить «H --- X». Нажмите X = 1, чтобы показать работу холла, нажмите клавишу X = 0, чтобы показать свободную работу зала.
Нажмите Enter, чтобы сохранить данные.
Примечание: Когда вы меняете работу Холла или холла, данные должны быть выключены, чтобы принять действие после сохранения данных.
Заводская Настройка: с работой холла, время ускорения E = 1 секунда, работа с открытым циклом L = 0.
4. Дисплей фолов
Привод дисплей отказа сигнализации
4,1 "Err 3" означает перегрузку.
4,2 "Err 5" указывает на задержку перегрузки по току.
4,3 "Err 6" означает, что зал имеет проблему или двигатель U, V, W Фаза отключена.
5. Электрические характеристики (T j = 25 ℃)
5,1 напряжение переменного тока 110вац-220в переменного тока.
5,2 Максимальный выходной ток 10А.
5,3 сопротивление изоляции более 500мом.
6. Использование окружающей среды и параметров
6,1 метод охлаждения; естественное охлаждение или принудительное воздушное охлаждение.
6,2 использование окружающей среды; старайтесь избегать пыли и коррозионных газов.
Температура 6,3; 0 °C-+ 50 °C.
6,4 влажность; 40-89% RH.
7. Мощность питания
7,1 напряжение переменного тока 110вац-220в переменного тока.
8, механическая установка: (блок: мм)
