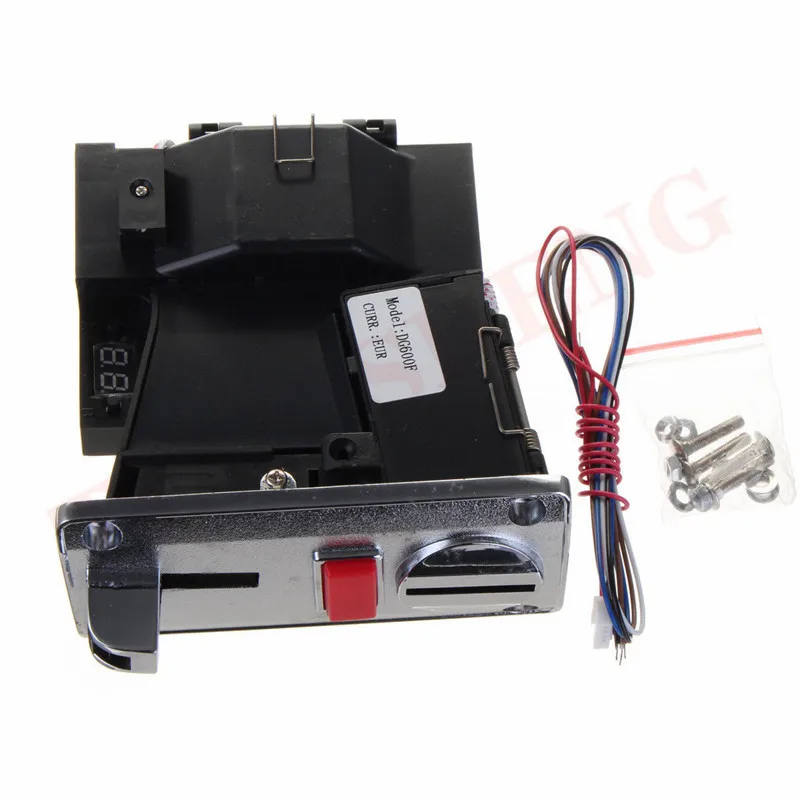

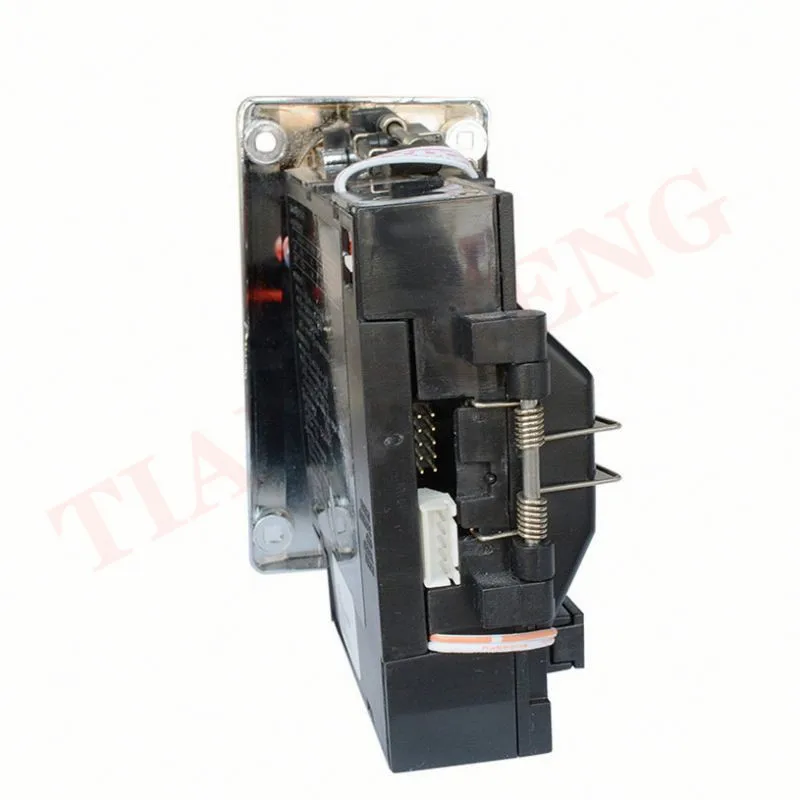

110 В/220 В печатная плата с контролем времени с DG600F мульти селектор монет валидатор для стиральной машины/Массажный автомат/торговый автомат

Описание

110 В/220 В печатная плата с контролем времени с DG600F мульти селектор монет валидатор для стиральной машины/Массажный автомат/торговый автомат

Описание:

Вы хотите сделать быстрый цент из электроники? Почему ограничиться сумками? Этот монетоприемник займет до 6 различных видов монет! Строите ли вы свой собственный аркадный шкаф или просто заряжаете вход в свой дом, этот программируемый монетоприемник позволяет легко монетировать ваш следующий проект.

Датчики в этом монетоприемнике используют толщину, диаметр и время падения монет, чтобы определить их, и он полностью программируется, так что вы не ограничиваетесь каким-либо определённым типом валюты. Просто нажимать кнопки под и 7-ми сегментный дисплей на стороне устройства, чтобы выбрать монету профиль, вставить кучу монет образцы (или одна и та же, снова и снова) затем укажите значение. После того, как вы запрограммировали профили монет, просто прочитайте последовательный выход монетоприёмника, и Он сообщит вам значение каждой монеты, как они вставлены. Они сообщают эти значения как бинарные байты, и скорость передачи данных выбирается на устройстве.

Этот монетоприемник также имеет отклонение монеты, так что ваш контроллер может сказать монетоприемнику не принимать больше монет, а также (очень громкий) звуковой сигнал. Все, что вам нужно, чтобы получить монетоприемник работает, это карман, полный изменений, 12 В постоянного тока питания и где-то для изменения, чтобы упасть после его принятия.

Так что, возможно, вы не разбогатеете, строя свой собственный торговый автомат, но контроль доступа с использованием различных размеров жетонов может быть крутым, или даже виртуальный торговый автомат, где вы можете купить товары MMORPG. Есть тонна крутых монетных проектов простоОжиданияДля того, чтобы быть построены!

Особенности:

Распознает 6 программируемых групп монет в разных номиналах Принимает монеты диаметром 17-30,5 мм и толщиной 1,25-3,2 мм Последовательный или импульсный выход с возможностью выбора скорости/скорости передачи Можно установить, чтобы остановить прием всех монет Промышленный стандарт 10Pin Параллельный разъем порта Простой 0,1 "на расстоянии 5-контактный последовательный Порты и разъёмы заголовка Рисует 50 мА @ 12 В постоянного тока в режиме ожидания, 450 мА в момент получения Возможность выпуска монет в джем

Мульти монетоприемник может принять следующие монеты:

Евро монета, мексиканское песо, Индонезийская рупия, лианский фунт, японская иена, сингапурский доллар, филиппинское песо, дирхэм ОАЭ Fils, тайский бат, индийская рубия,Южнокорейская Вона, U. s. доллар, перуанский соль, Турецкая Лира, Египетский Пиастро, чилийское песо, британский фунт, бразильский настоящий кентавос, бирманский кьят, малайзийский доллар, Боливар Фуле и так далее.

Руководство пользователя контроллера таймера ST (V1.05)

ØФункция инструкция:

1. Обратитесь к инструкции порта, Пожалуйста, подключите все нагрузки и линии хорошо.

2. Подключение к внешнему питанию,Светодиодный дисплей «0000».

3. Депозит монет, светодиодный индикатор отображает общую стоимость.

4. Когда достаточно монет,Через несколько секунд (или нажмите кнопку START),Выход

Порт "OUT" имеет ток, светодиодный индикатор отображает общее время обслуживания и это время будет отсчитываться., и здесь монетоприемникБудет продолжать получать монеты.

Если нажать кнопку запускаВ течение 3 секунд, Порт "OUT" автоматически отключается, остальные

Время будет удалено до 0.

5. Когда время истекает, порт "OUT" автоматически отключается. Если есть баланс, баланс будет

Автоматически удаляется до 0 через 30 секунд.

ØПрограммирование режимов:

1. Нажмите кнопку SET, чтобы выбрать P1 ~ P8 для настройки параметров.

Нажмите SW1 (add)/SW2 (reduce) для настройки параметров, затем нажмите SET для следующего программирования.

Нажмите CLR для выхода из программирования.

2. Восстановление дефолтированного значения

В тех случаях, когда в режиме ожидания,Светодиодный экран "0000",Нажмите и SW1 и CLR в течение 2 секунд, он отображает PP

Затем восстановит дефолтированное значение.

(Дефолтированное значение: время службы единицы составляет 1 минуту 0 секунд, мини-заряд-1 значение сигнала)

3. Время работы блока программирования P1 и P2 (дефолтированное значение составляет 1 минуту 0 секунд)

3,1 нажмите кнопку Set, чтобы выбрать P1, светодиодный дисплей P1.

3,2 нажмите SW1 (add)/SW2 (reduce) для регулировки секунды, 0 ~ 59 секунд доступно.

3,3 нажмите кнопку SET, введите минутное Программирование P2.

3,4 нажмите SW1 (add)/SW2 (reduce) для регулировки минуты, 0 ~ 120 минут доступно.

Например. : Когда есть Программирование 30 в p1и 01 в P2, это означает, что время обслуживания составляет 1 минуту и 30 секунд после получения достаточно количества.

4. Мини-программирование заряда P3 (дефолтированное значение-01)

4,1 нажмите кнопку Set, чтобы выбрать P3, светодиодный дисплей P3.

4,2 нажмите SW1 (Добавить)/SW2 (уменьшить) для регулировки заряда, 1 ~ 200 доступен.

4,3 нажмите SET, войдите в следующее программирование.

Например. : Когда есть Программирование 010 в P3, это означает, что порт не будет выводить ток, пока

Депозит минимум 10 единиц монет.

5. Проверка агрегатной стоимости P4

5,1 нажмите кнопку Set, чтобы выбрать P4, светодиодный дисплей P4/

5,2 нажмите SW1, светодиодный индикатор отображает первые 3 цифры количества, через 2 секунды он отображает последние 4 цифры.

Например. : Когда светодиодный дисплей отображает 020, затем 0500, это означает, что общая стоимость составляет 200500 единиц.

6. Общая стоимость удаления P5

6,1 нажмите кнопку Set, чтобы выбрать P5, светодиодный дисплей P5.

7. Время задержки программирования P6 (дефолтированное значение составляет 5 секунд)

7,1 нажмите кнопку Set, чтобы выбрать P6, светодиодный дисплей P6.

7,2 нажмите SW1 (Добавить)/SW2 (уменьшить), чтобы отрегулировать время обслуживания,Доступно 0 ~ 30 секунд.

Например. : Когда есть Программирование 05 в P6, это означает, что выходной порт "OUT" автоматически имеет ток через 5 секунд после депозита достаточно монет, когда вы не нажимаете кнопку START ..

8.LImit монеты депозит опционально (дефолт 0000, означает нет ограничений)

81.PRess SET Кнопка выбора, светодиодный дисплей P7.

82.PRess SW1 для выбора «лимит», светодиодный дисплей 0001; нажмите SW2 для выбора «Нет лимита», светодиодный

Отображает 0000.

8Образования легкой пены. 3PКнопка ress CLR для выхода.

Например. : Когда есть Программирование 0001 в P7, это означает, что после депозита достаточно монет и порта.

"OUT" начинает электрифицироваться, монетоприемник будет отказывать в получении монет.

Когда есть Программирование 0000 в P7, это означает, что после депозита достаточно монет и порта

"OUT" начинает электрифицироваться, монетоприемник будет продолжать получать монеты.

9. Варианты выходного сигнала импульса или байта (дефолтированный является байтовым выходом)

9,1 нажмите кнопку SET для выбора, светодиодный дисплей P8.

9,2 нажмите SW1 для выбора, 0000 означает вывод байта; 0001 означает импульсный выход.

ØПорты Инструкция:

"Вход": входное напряжение, оно основано на рабочем напряжении нагрузок; Макс AC250V, Макс 10A.

L подключается к проводу, N подключается к нейтральному проводу.

"Выход": выходное напряжение, Макс. 10А. L подключается к проводу, N подключается к нейтральному проводу.

"AC220V": подключение к "входу", может выходное напряжение к внешнему трансформатору.

"AC9V":Подача рабочего напряжения на основной плате.

Входное напряжение: AC9V или DC12V. Входной ток:> 600 мА

"START': подключение к кнопке Start.

«Монета»: подключение к монетоприемнику.

Порт "COIN" принимает сигнал байта (2400bps, E, 8,1)

1: (12 В) выход DC12V

Pin2: (сигнал) выход сигнала монетоприемника

Pin3: GND (0 В)

Pin4: нет подключения

Pin5: (ингибит) выход контрольной линии

При выборе байтового вывода в качестве режима приема сигнала,Скорость передачи данных: 2400bps E, 8,

1 (даже, 8 бит данных, 1 стоп-бит).

При выборе импульсного выхода в качестве режима приема сигнала:

Формат импульсного сигнала, который принимает монетоприемник: низкий уровень электричества Пульс действителен,

25 мс <низкий уровень электричества Пульс длится <100 мс.

Монетоприемник должен быть на положении «N. O.», предлагаем выбрать 45 мс в качестве ширины импульса.

6,2 нажмите кнопку SW1 в течение 2 секунд, затем значение будет автоматически удалено до 0

Посылка включает в себя:

1 * Мульти монетоприемник
