12,1 дюймов 1024x768 N121X5 LTN121XJ HT121X01 lcd-панель, экран дисплея с HDMI VGA 2AV lcd-плата контроллера VSTY2662V1

Описание

HDMI VGA 2AV ЖК-плата контроллера VSTY2662V1 с 12,1 дюймов 1024x768 N121X5 LTN121XJ HT121X01 ЖК-панель

Размеры: 12,1 дюймов

Тип ЖК-дисплея: a-Si TFT-lcd, LCM

Коэффициент контрастности: 300: 1 (мин.) (ТМ)

Угол обзора: 40/40/10/30 (мин). (cr≥10)

Режим отображения: TN, обычно белый, трансмиссионный

Разрешение 1024x768

Тип подсветки: с холодным катодом (CCFL)

Сигнальный интерфейс: 20 штырей LVDS (1ch, 6-bit)

Упаковочный лист:

1× HDMI ЖК-плата контроллера

1 × 12,1 дюймов 1024x768 ЖК-панель

1× 20pin кабель низковольтной дифференциальной передачи сигналов

1 х клавиатура с проводом

Описание:

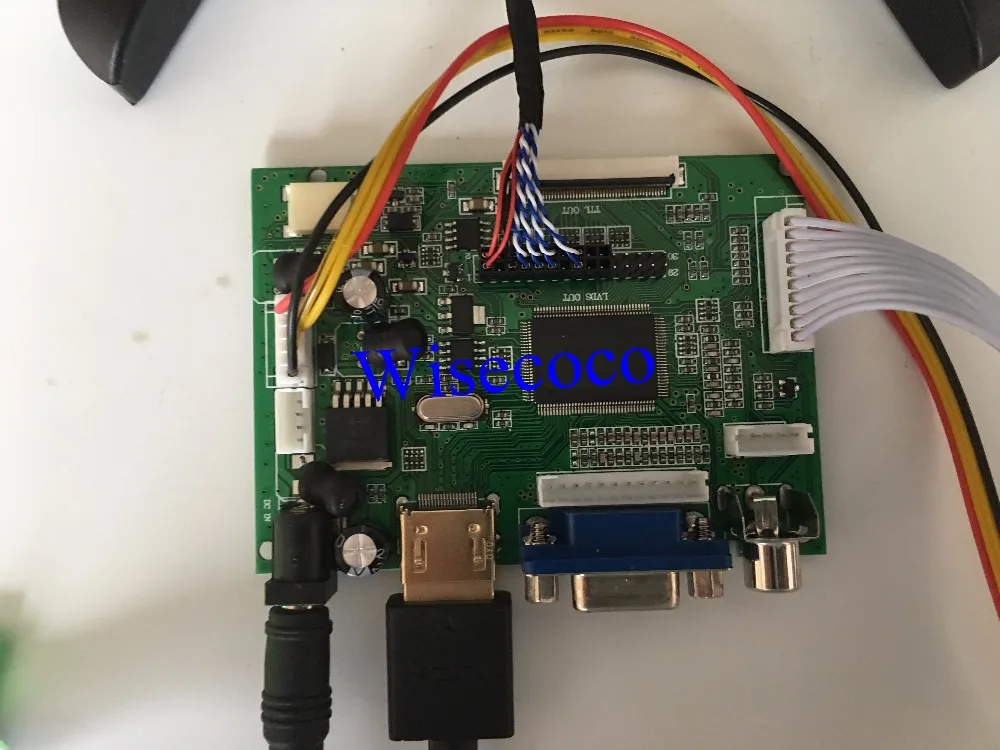

HDMI VGA 2AV ЖК-контроллер платы VS-TY2662-V1:

VS-TY2662-V1-это ЖК-панель управления, она поддерживает от 7 до 22 дюймов ЖК-панель с одним/двойным интерфейсом LVDS.

Эта плата поддерживает Вход HDMI + VGA + 2 CVBS и поддерживает функцию заднего хода

Размер: 90,58 мм (Д) * 65,6 мм (Ш) * 12 мм (В)

Входной адаптер питания: 12 В постоянного тока более 2А

Видео вход: HDMI1.1 + VGA + 2AV

OSD язык: английский, французский, немецкий, итальянский, испанский, португальский, японский, корейский (опционально) и так далее

Ключевые функции: авто, меню, Vol-, Vol +, power

Рабочая температура: 0 ~ 40 °C.

В режиме ожидания: <1 Вт

Интерфейс панели: 50PIN ttl/6Bit 8it двойной/одиночный LVDS интерфейс

Разрешение панели: до 1920x1080

Общие меры предосторожности:

Не проводите провод в плате к источнику питания, прежде чем панель правильно подключена

12,1 дюймов 1024x768 ЖК-экран:

Размеры: 12,1 дюймов

ЖК-дисплей Тип: LCM

Разрешение 1024x768

Тип подсветки: с холодным катодом (CCFL)

Сигнальный интерфейс: 20 штырей LVDS (1ch, 6-bit)

Входное напряжение: 3,3 В

Упаковочный лист:

1× HDMI ЖК-дисплей плата контроллера VS-TY2662-V1 (Поддержка автоматически переключается на AV2)

1 × 12,1 дюйма 1024x768 ЖК-панель (ЖК-панель один из N121X5 LTN121XT HT121X01)

1× 20pin кабель низковольтной дифференциальной передачи сигналов

1 х клавиатура с проводом
