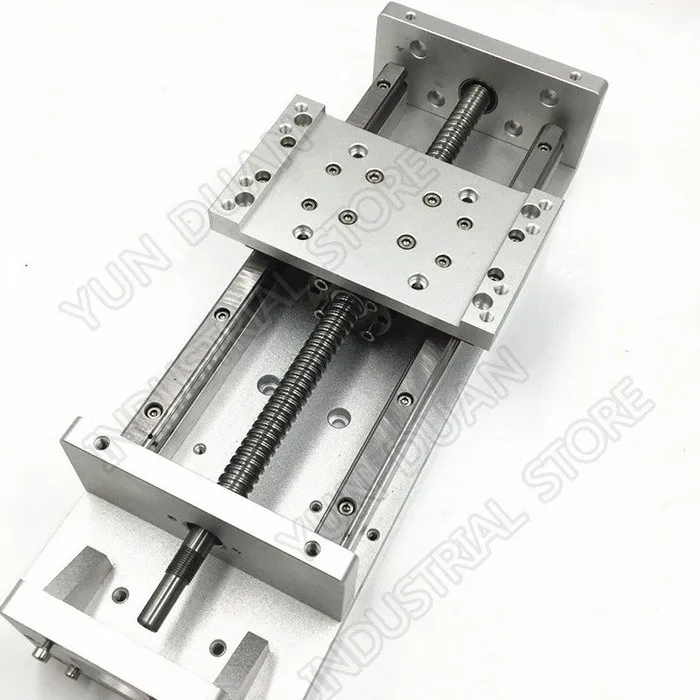

12" 300MM Stroke XYZ Axis Cross Electric Sliding Table Slide Linear Stage SFU1605 Ballscrew HG15 guide platform CNC Drilling

Описание

Посылка включает в себя:

(1 шт.), форматно-раскроечный станок(В комплект не входит мотор)

1 X основание двигателя

Скользящий стол может быть оснащен шаговым мотором nema23 nema34, серводвигателем, если вам нужно соответствовать мотору, пожалуйста, свяжитесь с нами!

Таблица Особенности:

Модель:TH20-300-E

Скользящий Материал:Авиационный алюминий 6061(Поверхностная пескоструйная обработка окисления антикоррозийная обработка)

Ход поршня:300 мм(Для активного хода)

Двигатель:Не входит в комплект (если вам нужен мотор, пожалуйста, свяжитесь с нами, чтобы соответствовать)

Горизонтальная нагрузка:230 кг (макс)

Вертикальная нагрузка:100 кг (макс)

Мобильная панель Размер:150 мм X 90 мм

Повторная Точность позиционирования:0,02-0,03 мм

Руководство: 2XHGR15

Блок: 2X HGH15

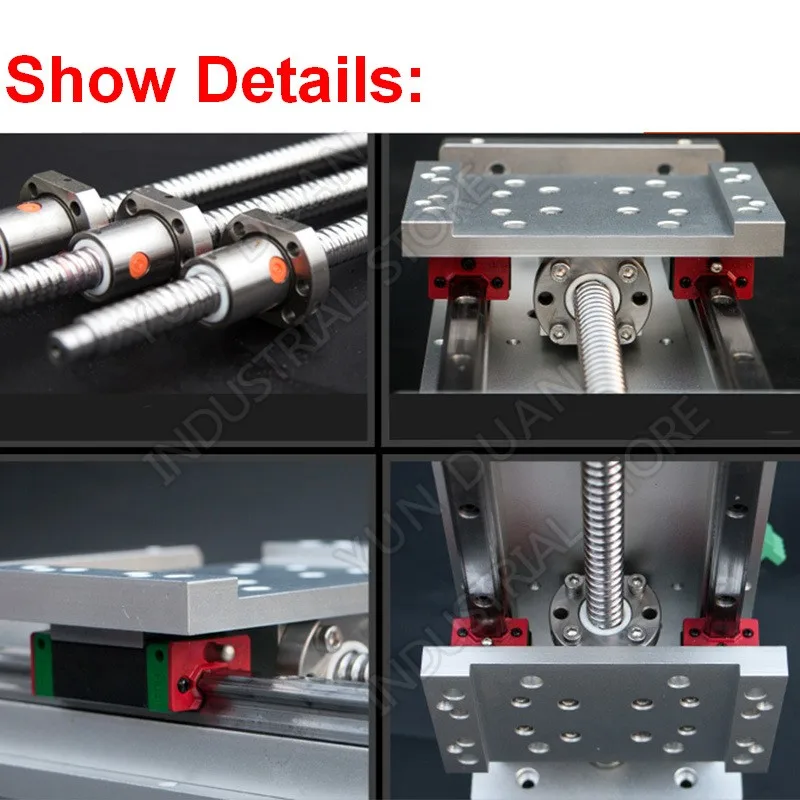

Шариковый винт Особенности:

1. Тип шарикового винта: 1605 (диаметр 16 мм, свинец 5 мм (шариковый винт можно заменить на 1610/1620/2020/2005 C7 уровень)

2. Точность шарикового винта:C7

3. Точность повторного позиционирования:0,02 мм

Размер:

Габаритные размеры скользящего стола:



Мобильная панель Размер:

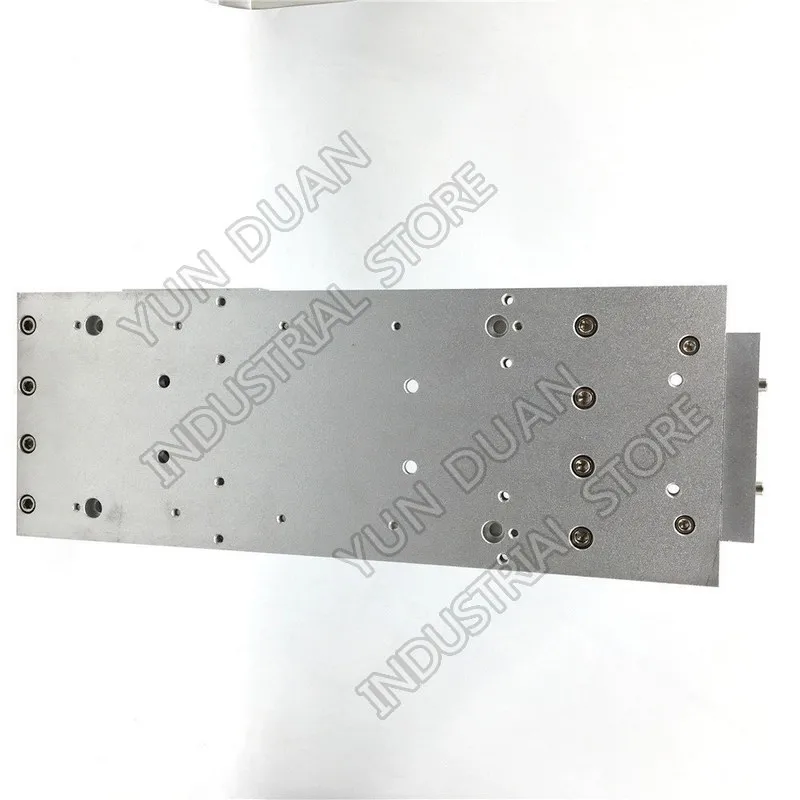

Нижнее монтажное отверстие (ход 300-1000 мм):
