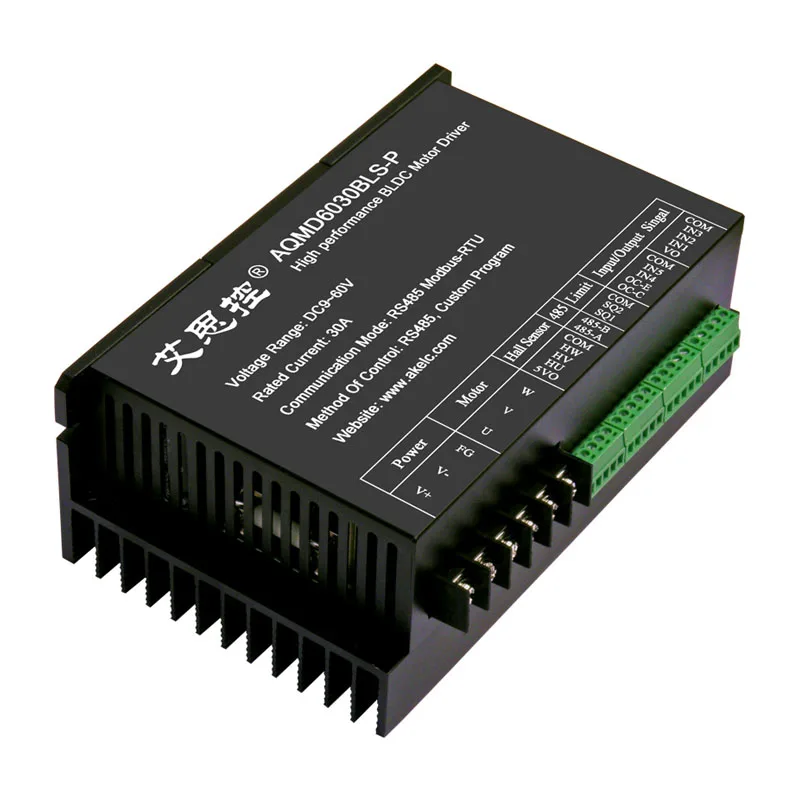

12-60v1800w DC бесщеточный мотор драйвер может быть настроен для процесса программирования скорость/положение Управления

【Поддержка напряжения 9 v-60 v, Номинальный выходной ток 30a, максимум 35A

Поддержка 485 управления связью и индивидуального контроля процесса. Он может считывать потенциометр и переключатель, аналоговый сигнал и логический уровень, ШИМ/частота/импульсный сигнал, RS485 несколько входных сигналов.

♦ Поддержка регулирования скорости рабочего цикла (регулирование напряжения), контроль скорости по замкнутому циклу (стабилизация скорости), контроль положения по замкнутому циклу (шаг/сервопривод) несколько режимов регулирования скорости

◆ Поддержка ускорения и замедления буфера времени и ускорения и замедления ускорения, который может автоматически разгоняться и замедляться в течение указанного путешествия и точно найти

◆ Он имеет 5-way композитный ввода-вывода, два ограничение входов и один оптрон выход. Распределительный щит на 5 композитный ввода-вывода может читать аналоговые сигналы, такие как 0 ~ 3,3/5/10 v и цифровой уровень сигналов, таких как 0/3,3/5/12/24 v; поддержка аналогового сигнала линейность регулировки и логический уровень порог конфигурации; один из них поддерживает PWM/частоты/Импульсный номер приема сигнала; 5-way композитный ввода-вывода может выдавать 0/3,3 V уровня сигнала.

① Одна цепь может выключить выходное напряжение 3,3 В и одна цепь может выключить выходное напряжение 5 В.

485 изоляция; Поддержка MODBUS-RTU протокола связи; поддержка использования 485 для моторного цикла, стабильная скорость, положение нескольких режимов контроля скорости гибридное управление

① Управление током двигателя PID, максимальный ток запуска/нагрузки и тормозной ток могут быть настроены отдельно; Поддержка ограничения тока перегрузки двигателя и блокировка выключения ротора

① Ограничитель поддержки и фиксированный лимит ротора внешнего концевого переключателя

【Поддержка обучения фазовой последовательности двигателя и аварийной сигнализации

① Частота ШИМ 18 кГц, отсутствие звукового сигнала ШИМ для регулирования скорости двигателя

♦ Защита от ЭСР всех интерфейсов может адаптироваться к сложной среде площадки

【Используйте процессор arm Cortex-M3 @ 72 МГц

【Используйте утолщенный Алюминиевый сплав большой Корпус радиатора, хороший эффект рассеивания тепла

Примечание: Этот драйвер подходит для DC индукции BLDCM

1. Двигатель с номинальным напряжением 60 в: правильно отметьте мотор с номинальной мощностью 1200 Вт и ниже или отметьте мотор с номинальным током 30 А и ниже для длительной полной работы;

2. Для двигателя с номинальным напряжением 48 В, двигатель с номинальной мощностью 1000 Вт и ниже или номинальным током 30 А и ниже должен быть правильно маркирован для длительной полной работы;

3. Двигатель с номинальным напряжением 36 В: правильно отметьте мотор с номинальной мощностью 800 Вт и ниже или отметьте мотор с номинальным током 30 А и ниже для длительной полной работы;

4. Для двигателя с номинальным напряжением 24 В, двигатель с номинальной мощностью 500 Вт и ниже или номинальным током 30 А и ниже должен быть правильно маркирован для длительной полной номинальной работы;

5. Для двигателя с номинальным напряжением 12 В, двигатель с номинальной мощностью 250 Вт и ниже или номинальным током 30 А и ниже должен быть правильно маркирован для длительной полной работы.

(Номинальный ток этого драйвера составляет 30А в течение длительного времени, а максимальный выходной ток составляет 35А (десятки секунд). Номинальная мощность, указанная на моторе, обычно относится к выходной мощности. С учетом рабочей потери мотора эффективность мотора учитывается при вычислении номинального тока. Номинальный ток = Номинальная мощность/Номинальное напряжение/эффективность)
