Описание

Введение:

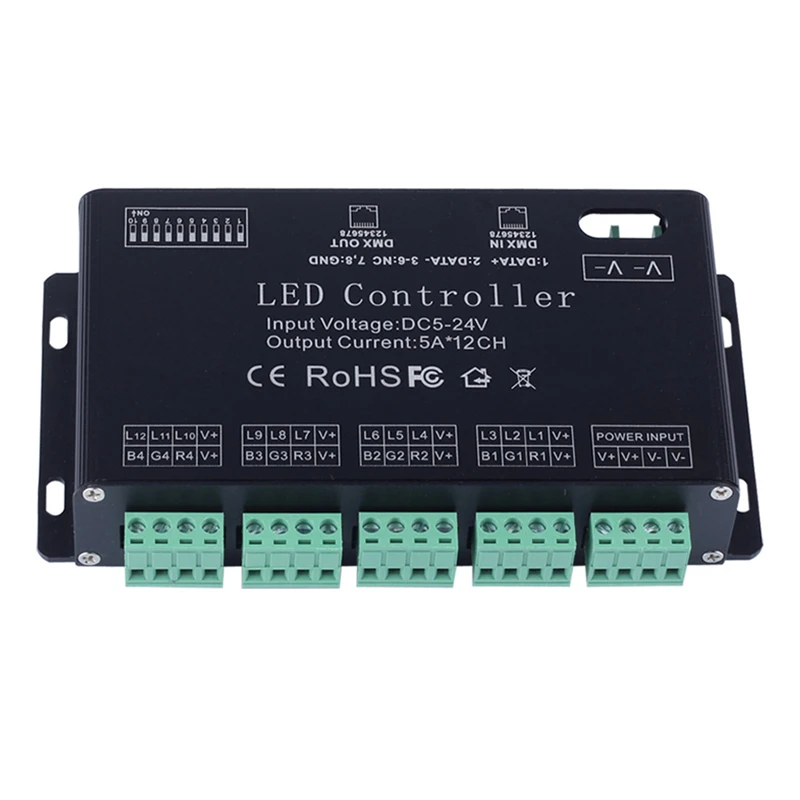

Добро пожаловать, чтобы использовать 12CH постоянный декодер, который использует передовые микроэлектронные технологии управления. Эта технология изменяет международные модные цифровые сигналы DMX512/1990 в аналоговые контрольные сигналы. Есть 1 ~ 12 выходных каналов; каждый канал может достичь 256 уровней управления. Этот постоянный декодер используется, когда DMX512 контрольное оборудование контролирует общий светодиодный свет.
Технические характеристики:
Входная мощность: D.C5V-D.C24V
Максимальный ток нагрузки: 5А/ч× 12
Максимальная мощность: 300 Вт (5 В) 720 Вт (12 В); 1440 Вт (24 В)
Выход уровень серого: 256
Входной сигнал DMX512/1990
Выходной сигнал: 12 каналов постоянный ШИМ
Выход DMX: 12 каналов
DMX512 стандартный разъем RJ45;
Размер: L155 * W88 * h32мм
Основные функции:
* Есть 12 выходных каналов, можно подключить с одной или лампы RGB
* 0-100% выход затемнения, каждый канал 256 серых уровней
* Международный стандартный протокол ввода DMX512, код адреса, установленный переключателями DIP
* Широкое напряжение D.C вход D. C5V ~ D. C24V
* Каждый занимает 12 адрес dmx
Посылка включает в себя:
1 X светодиодный DMX512 контроллер
1 х Руководство пользователя на английском языке
Схема подключения:
Схема подключения сигнальной линии:
1: данные + 2: данные-3-6: пустые 7-8: GND
Первый адрес DMX:
Набор декодеров адрес бит кодовый переключатель, из которых 1-9 для установки адреса запуска бинарного числового кодового переключателя DMX512, первый-самая низкая позиция, девятый является самым высоким кодом адреса, который можно установить до 512.
DMX512 start address code-это сумма переключателей 1-9, в то же время поверните вниз от кодового переключателя (на наборе до «1»), затем можно получить значение бит; кодовый переключатель вверх (установить в «0»), значение Бит 0.
Пример 1:
Как следующая схема 1, DMX512 пусковой адрес установлен в 38, кодирование № 6,3, 2 позиции на переключателе набора на «1», другие настроены на «0», тогда сумма переключателя 1-9 кодовое значение 32 + 4 + 2, то есть DMX512 пусковой Адрес 38
Схема 1
Пример 2:
Как схема 2, DMX512 пусковой адрес установлен в 388, кодирование № 2,3, 6,8 Переключить Циферблат на "1", другие настроены на "0", затем сумма кода переключателя 1-8 равна 4 + 128 + 256 = 388, то есть исходный адрес DMX512 388.
Схема 2
Инструкция по эксплуатации для автоматического эффекта
Примечание: Это будет автоматический режим работы, когда переключатель № 10 выключен.
Выбор эффекта (кнопочный переключатель № 1-№ 4):
1, толчок № 1: автоматический Велоспорт. 2, толчок № 2: семь цветов постепенная смена цикла.
3. Нажмите № 1 и 2: RGB выцветает и выцветает 4. нажмите № 3: Severn цвет Прыжки
5. нажмите № 1 и 3: RGB прыжки. 6. нажмите № 2 и 3: один цвет выцветает
7. толчок № 1 и 2 и 3: одноцветный левый сканер 8. нажимной № 4: одноцветный правый сканирование
9. толчок № 1 и 4: одноцветный левый ворс вверх 10: толчок № 2 и 4: одноцветный правый ворс
11. Нажмите № 1 и 2 и 3: один цвет влево и вправо сканирование 12. Толчок № 3 и 4: одноцветный левый и правый ворс
13. Нажмите № 1 и 3 и 4: один цвет красный 14. Нажмите № 2 и 3 и один цвет зеленый
15. Нажимной № 1 и 2 и 3 и 4: одноцветный синий
Выбор скорости (кнопочный переключатель № 5 до № 8)
1. толчок № 5: 0,5 секунд. 2. толчок № 6: 1 секунда. 3. толчок № 7: 1,5 секунды. 4. толчок № 8: 2 секунды.
Схема подключения системы:
План один: DMX512 консоль + 12CH DMX декодер
План два: PC DMX512 консоль + USD DMX контроллер + 12CH DMX декодер
Установка Примечания:
1 Этот вид контроллера работает только под D.C5V-24V, который обеспечивается соответствующей управляемой основной мощностью, или другой контроллер будет поврежден.
2 провод UTP соединен вручную, чтобы сделать кабель, когда два или более контроллера подключен.
3 блок питания должен быть выключен при подключении электрических проводов, и его можно включить, пока не убедитесь, что провода подключены правильно, и индикатор основной мощности в красном цвете-это освещение.
4. контроллер должен работать в условиях достаточно проветриваемых, сухих, не коррозионных, не воспламеняющихся газов и ржавчины.
5. Пожалуйста, регулярно проверяйте проводное соединение, чтобы провода в возрасте, ржавчины и поврежденные изоляционные прокладки могли быть заменены своевременно
Простое решение проблем и техническое обслуживание:
Вопросы и ответы:
1. Входное напряжение является нормальным
Обеспечить входное напряжение D.C 5-24 В, катод подключен D.C +, отрицательный полюс D.C-. Когда обычный источник питания, контроллер красный индикатор включения.
2. контроллер DMX декодера требует DMX m. aster управления.
Контроллер-декодер DMX. Вы должны использовать DMX m. aster контролировать его. DMX m. aster, например: USB DMX mas. ter, DMX консоль.
3. декодер не контролируется
(1) Убедитесь, что декодер сигнальной линии подключен справа. Отрицательный декодер сигналов, соответствующий m. aster отрицательный, положительный декодер сигналов, соответствующий m. aster положительный, GND декодер, соответствующий m. aster GND.
(2) Убедитесь, что декодер является DMX режимом, DIP переключатель десятое положение должен быть ze. ro.
4. Как настроить, получен ли декодер DMX сигнал
Декодер зеленый индикатор мигает медленно или не мигает при отсутствии сигнала, указывая, что полученный сигнал, когда зеленый индикатор быстро мигает.






Характеристики
- Тип товара
- RGB Контроллер
- Источник питания
- DC
- Напряжение
- 5-24 В
- Сертификация
- Обязательный сертификат КНР / Европейский сертификат соответствия / RoHS
- Бренд
- CLAITE
- Maximum Load Current
- 5A/CHx12
- Maximum Power Load
- 300W(5V)720W (12V) ,1440W (24V)
- Output Gray Level
- 256
- Input Signal
- DMx512/1990
- Output Signal
- 12 Channels Constant PWM
- Output DMX
- 12 Channels
- Size
- L155xW88xH32MM
