12 V/10A 4-канальный видеорегистратор Bluetooth релейный модуль мобильное приложение Управление переключатель

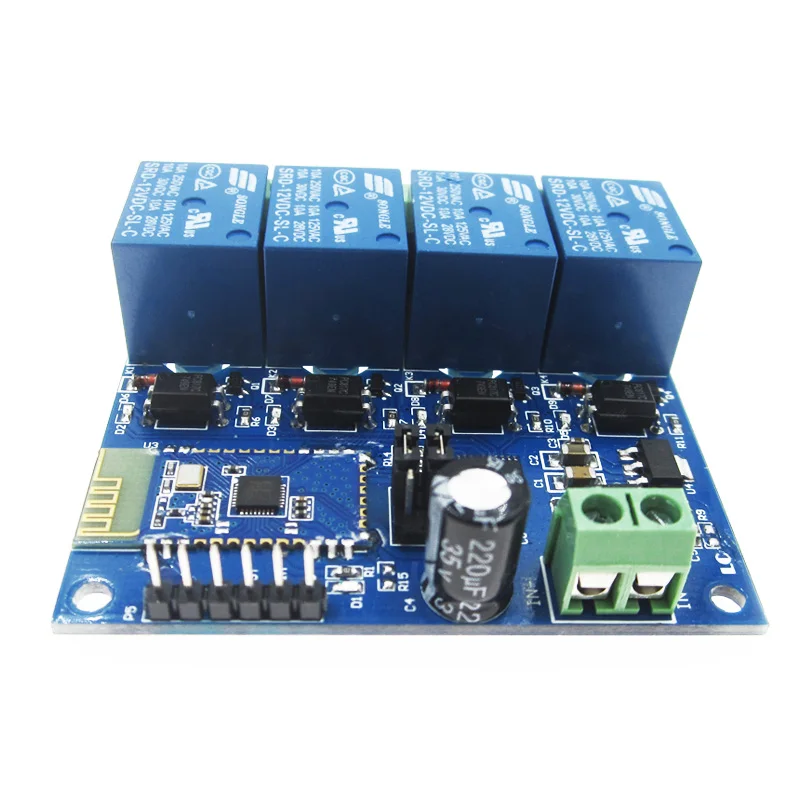

Описание продукта:
4-полосный релейный модуль Bluetooth 12 В содержит 4 канала релейного модуля 12 В/10 А и SPP-C модуль последовательного раба Bluetooth, который может использоваться для управления переключением реле путем отправки команд через приложение для мобильного телефона.
Особенности:
1, встроенный высокопроизводительный MCU и SPP-C модуль Bluetooth 2,1 slave;
2, обеспечить синий функциональный зуб реле управления APP;
3, Расстояние управления: 10 м (пустая среда);
4. Рабочее напряжение: DC12V;
5, бортовое 4 12 V, 10A/250 V AC 10A/30 V реле постоянного тока, которое может непрерывно тянуть 100000 раз, с защитой от диодов, короткое время отклика;
6, с 4 оптопара изоляции, сильная анти-помехи способность;
7, встроенный индикатор состояния Bluetooth и индикатор реле;
8, резервный интерфейс отладки UART и интерфейс загрузки программы MCU.
Объяснение:
Размер платы: 62,7*63,2 мм
Функция Описание:
1, встроенные ресурсы:
IN +, IN-: 12 V вход питания;
TX, RX: UART последовательный порт pin;
5 V, GND, SWIM, NRST: порт загрузки программы микроконтроллера.
Светодиодный D2/D3/D4/D5 (красный светильник): реле индикатор работы светильник
Светодиодный D1 (синий светильник): индикатор состояния Bluetooth, описанный следующим образом:
(1) медленный мигание означает ожидание соединения с мобильным телефоном;
(2) Когда он всегда включен, это означает успех и создание связи с мобильным телефоном.
Защищены 2 перемычки: Пожалуйста, подключите правый конец (т. Е. RX с RX1 и TX с TX1) в обычном использовании. Если вы хотите использовать модуль последовательного порта USB в ttl для отладки SPP-C модуля, вставьте его в Левый конец (в противном случае могут быть помехи).
COM1: общий конец;
NC1: обычно закрыто, реле коротко замыкается с COM1 до того, как реле закрыто, и оно является пустым после всасывания;
NO1: обычно открывается, реле является свободным перед всасыванием, и коротко до COM1 после всасывания.
Ком2: общий конец;
NC2: обычно закрыто, реле коротко замыкается до COM2, прежде чем реле закрыто, и оно является свободным после всасывания.
NO2: обычно открывается, реле подвешено перед закрытием, и коротко до COM2 после вытягивания.
COM3: Общественный
NC3: обычно закрыто, реле коротко до COM3, прежде чем реле закрыто, и оно является свободным после всасывания.
NO3: обычно открывается, реле подвешено перед всасыванием, и коротко до COM3 после захвата.
COM4: общий конец;
NC4: Нормально закрытый, короткий замыкание с COM4 до закрытия реле, и затем он свободен после всасывания.
NO4: обычно открывается, реле является пустым, прежде чем оно всасывается, и он коротко замыкается с COM4 после вытягивания.

Инструкции управления реле (Шестигранная):
Откройте первое реле: A0 01 01 A2
Выключите первое реле: A0 01 00 A1
Откройте первое реле: A0 02 01 A3
Выключите первое реле: A0 02 00 A2
Откройте третью реле: A0 03 01 A4
Выключение третьего реле: A0 03 00 A3
Откройте четвертое реле: A0 04 01 A5
Выключите четвертое реле: A0 04 00 A4

1, подключен к питанию: модуль в + и в-соответственно подключен к положительной и отрицательной 12 В питания
2, используйте приложение управления 4 реле
Есть 2 варианта приложения: одно-специальное приложение для реле Bluetooth, разработанное компанией Alsay Electronics, а другое-универсальное приложение, загруженное на Android APP Mall.

Посылка включает в себя:

1X12 V/10A 4-канальный видеорегистратор Bluetooth релейный модуль мобильное приложение Управление переключатель
