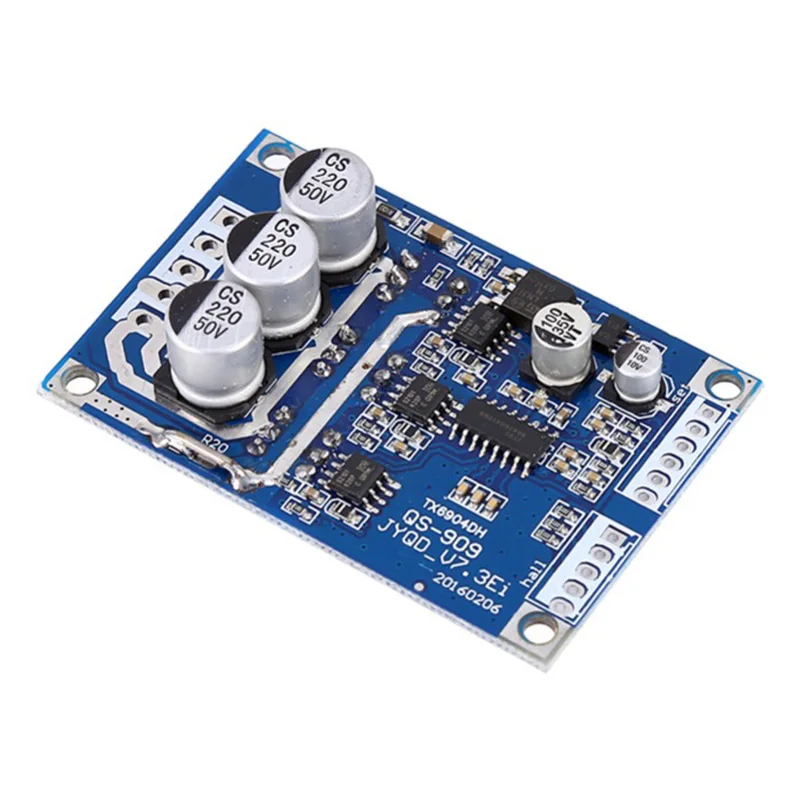

12 V-36 V 500W бесколлекторный мотор контроллер малошумный двигатель сбалансированный автомобиль драйвер платы CLH@ 8

Параметры:
Рабочее напряжение: 12 В-36 В постоянного тока
Рабочий ток: <= 15а
Мощность драйвера: <= 500 Вт
Напряжение скорости: 0,1 V-5 V
Рабочая температура:-40-85degC
Влажность: 90% относительной влажности
Защита от ветра и: Да
Включите Управление: Да
Защита от перегрузки по току: Да
Рулевое управление: Да
Сигнал управления скоростью: Да
Размер: 63*42*17 мм (Д * Ш * В); Размер зонда 3 мм, Длина: фиксирующее отверстие в центре расстояния 57 мм; ширина: фиксированное отверстие в центре расстояния 36,5 мм
Мощность терминал выхода:
VCC (положительный источник питания)
GND (отрицательный)
MC (фазы двигателя W)
МБ (фазы двигателя V)
МА (Фаза двигателя U)
Набор для контрольной стороны:
GND контроль Клемма заземления
VR конец регулятора 0-5 в (соответствует 10% скорости двигателя-100%)
ZF реверсивное управление (подключено к 5 В или заземление может заряжать направление вращения двигателя)
M Тахометр импульсный выход (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов на каждый оборот выходной номер)
EL enable control terminal (подключен к 5 В от заземления, затем 5 В, Заземление двигателя)
5 V 5 V терминал управления
Зал для терминалов зала:
5 В, мощность Холла положительная
Свяжитесь с нами, если сигнал Холла
Hb, сигнал Hall
Hc, сигнал Hall
GND, зал отрицательный
Проводка:
Контрольный терминал для набора:
1. Методы управления скоростью двигателя:Доступная скорость системы потенциометра также может быть подключена к микроконтроллер, когда управление с помощью потенциометра проводки, потенциометр средняя клемма подключена к порту скорости VR, потенциометра подключен к обоих концах 5 V и GND Клемма; потенциальный более высокая скорость быстрее
2. Методы управления рулем двигателя:Вы можете переключить Управление также можно подключить к микроконтроллер, к GND в одном направлении, затем в одном направлении 5 В
3. Импульсный сигнал скорости:Высокий и низкий выход. IC не может понять информацию с запросом клиента

Входы сигнала зала для зала:
Схема проводки показана, одна соответствует HA, HB, HC и на моторе, 5 в источник питания, подключенный к моторному hal сигналам положительный, GND источник питания отрицательный сигнал к моторному холлу
Примечание: Из-за различных производителей двигателей, чтобы сделать заказ Холла линии не обязательно следуйте линии на доске, чтобы соответствовать последовательности, необходимо отрегулировать, пожалуйста, родители, которые обратите внимание! Если линия не работает, не загружается правильно, ток или не запускается другие события, не открываются, необходимо использовать диск будет гореть!

Плата драйвера двигателя 12-36 в DC разъем питания, VCC положительный источник питания, GND блок питания отрицательный
Электропроводка методы:Бесщеточный двигатель постоянного тока для трех линий, соответствующий MA/U, MB/V, MC/W

Советы: Если вы используете менее 60 Вт, без дополнительной теплоотвода, обязательно добавьте более 60 Вт теплоотвод плавники эффективность привода без снижения температуры слишком высока будет сиять в постоянном повреждении! Размер теплоотвода может быть плохой окружающей среды на основе работы (Рекомендуемая площадь охлаждающей поверхности более 200 квадратных сантиметров)! при установке теплоотвода, необходимо обратить внимание на заднюю часть модуля 6 MOS изоляция трубы, без изоляции, он будет приклеен к приводной пластине, постоянно поврежденной! Предлагает добавить Изоляционные Пленки, обе стороны изоляционный лист плюс термосмазка!
