Описание
Характеристики продукта
1. Она имеет дополнительную функцию электросети. Когда контроллер обнаруживает, что напряжение батареи ниже, чем заданное значение, электрическое питание будет вводиться в систему питания
2. Автоматическая компенсация температуры для параметров зарядки, водонепроницаемый класс IP68
3. используйте высококлассный чип микроконтроллера для быстрого интеллектуального управления, автоматической идентификации напряжения системы 12 В/24 В, с двумя светодиодными цифровыми дисплеями труб и одной клавишей, настройкой параметров функции энергосбережения, не нужно повторять настройки и ультра-низкий режим ожидания энергопотребления.
4. С контролем коррекции скорости разрядки, различные скорости разрядки имеют различное выходное напряжение, в соответствии с характерными характеристиками аккумулятора.
5, режим управления научным аккумулятором, когда переразрядка, батарея для продвижения заряда напряжения, компенсация обслуживания. нормальное использование сбалансированная зарядка и плавающая зарядка комбинированная зарядка, один раз в неделю для улучшения зарядки, для предотвращения вулканизации батареи, значительно продлевает срок службы аккумулятора.
6. Схема зарядки принимает двойную цепь управления серии MOSFET, которая уменьшает потерю напряжения цепи почти наполовину по сравнению с диодной схемой. Зарядка контролируется режимом PVM, что значительно повышает эффективность зарядки и увеличивает время потребления.
7. Доступны четыре режима разрядки: обычно в режиме, чистый режим управления светом, управление светом плюс режим синхронизации, и ручной режим переключения.
8. Все элементы управления выполнены из автомобильные электронные микросхемы и точность компонентов, которая может работать нормально в холодную, устойчивость к высокой температуре и влажные и других средах.
9, с защитой от перезаряда, защитой от перегрузки, электронной защитой от короткого замыкания, защитой от перегрузки, батареей и солнечной панелью обратное соединение.
Для пульта дистанционного управления
1 、 рынка потребляемой мощности этого блока управления, прямой доступ не allowed220VACAC или AC110Valternating ток (например, город напряжение в Тайвань), нужно access12V/24 VDCDirect в настоящее время!Как правило, рекомендуется использовать городской силовой аксессуар dc220vturnac12v/24 VCity Электрический переходник, более поздний контроллер доступа.
2. Этот контроллер, даже если аккумулятор поврежден (без короткого замыкания) или Нет батарей, он все еще может быть поставлен с помощью электричества.
3. Этот вспомогательный контроллер электроэнергии не содержит постоянного источника тока, при помощи контроллера можно непосредственно использовать в держателе лампы с постоянным источником тока. если нет, источник постоянного тока должен быть самооборудован в соответствии с Ситуация. Если ламповая головка не имеет постоянного тока Питание электропривода, нам нужно купить еще один Солнечный контроллер с встроенным постоянным источником тока и дополнительной электроэнергии., свяжитесь с нашей службой поддержки клиентов для получения подробной информации!
Приемка коммутационного электрического дополнительного контроллераПо индивидуальному заказуЛитиевые батареи для специального использования, специальная серия железно-литиевых батарей (as11.1V, 12. 8V 、 14. 8V 、 22. 2V 、 25. 6 VClass I), он также может настроить зарядную продукцию дополнительных аккумуляторов!
Установка и использование
1. Подготовка провода: используйте соответствующий кабель тока, планируйте длину, уменьшите длину провода как можно больше, чтобы уменьшить электрические потери.
2, контроллер сначала подключает аккумулятор: обратите внимание на +, уровень 1, не подключайте обратную сторону. если соединение верное, индикатор питания будет включен, в противном случае проверьте, является ли соединение неправильным.
3. Подключите солнечную панель: обратите внимание на + и 1, не подключайте обратную сторону. если соединение верное и есть солнечный свет, заряд света будет мерцать после 10 s, в противном случае, проверьте, является ли соединение неправильным.
4. Подключите нагрузку в конце контроллера: Подключите провод подключения нагрузки к выходному концу нагрузки контроллера. Ток не должен превышать номинальный ток контроллера. t
5. Наконец, преобразователь питания подключен к контроллеру. Обратите внимание на + и-уровни, чтобы избежать выгорания контроллера
* Примечание: сначала Подключите аккумулятор, а затем панель, обратите внимание на положительную и отрицательную полярность, не подключайте обратную сторону. при разборке системы сначала снимите панель и не открывайте батарею. для зарядки аккумулятора 12 В требуется 18 в, а для зарядки аккумулятора 24 В-36 в.
Инструкции.
1. Метод установки
Перед проводкой оборудования сначала Определите режим разрядки системы (режим вывода контроллера). Оборудование устанавливается в нормально открытый режим по умолчанию. Если он должен быть установлен в чистом режиме управления светом или управления светом плюс режим синхронизации, корпус оборудования должен быть демонтирован и режим выхода контроллера должен быть изменен путем установки переключателя циферблата.
2. Модель введение
Чистый контроль света: когда нет солнечного света, интенсивность света опускается до начальной точки. После задержки контроллера в течение 10 минут, чтобы подтвердить стартовый сигнал, нагрузка открывается в соответствии с параметрами настройки, и нагрузка начинает работать. когда есть солнечный свет, интенсивность света поднимается до начальной точки, контроллер задерживает в течение 10 минут, чтобы подтвердить сигнал закрытия, а затем закрывает выход, И нагрузка перестанет работать ..
Управление светом + Время работы: стартовый проект совпадает с чистым контролем света, и он автоматически отключится, когда нагрузка работает в установленное время, время установки 1-14 часов. обычно в режиме: нагрузка удерживает выходное состояние, подходит для нагрузки, требующей 24 ч питания. T ручного переключения режима: Включение и загрузка без выхода, переключатель нагрузки нажатием кнопки, этот режим подходит для домашнего освещения LBD.
3. Таблица настроек режима работы

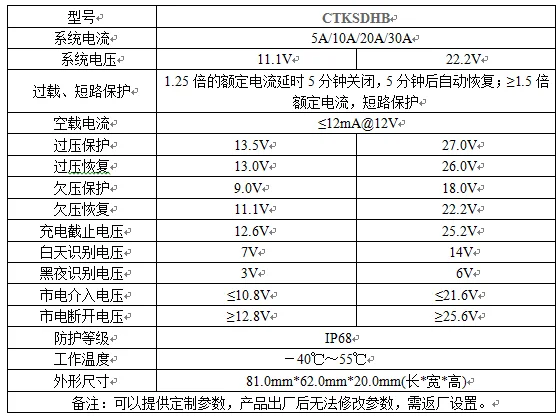

Пять 、 технический параметр
Шесть. Инструкции по указанию неисправности
