Urrent метр
Во-первых, инструмент введение

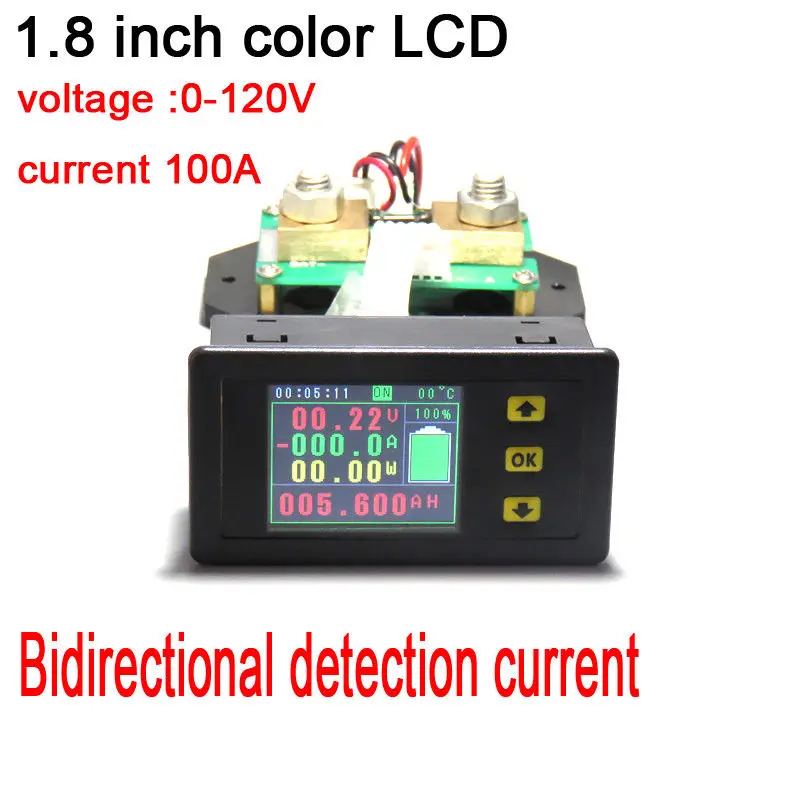

VA7510S является базовым мультифункциональным инструментом, может отображать напряжение, ток, мощность, емкость, энергию, температуру, время работы и другие физические параметры в режиме реального времени, перенапряжение, пониженного напряжения, Защита от перегрузки по току и перегрева может быть обеспечена через резервные релейные интерфейсы. и счетчик использует 1,8-дюймовый цветной ЖК-дисплей в качестве дисплея, отображает данные более полные и четкие, легко наблюдать. этот измеритель идеально подходит для применения, требующего контроля выходного напряжения и тока, а также зарядки и разрядки аккумуляторов.
Во-вторых, основные особенности
1, двунаправленное Обнаружение тока, для обнаружения заряда и разрядки пользователи могут легко обнаружить двунаправленные текущие свойства, не нужно менять направление подключения.
2, функция отключения питания, после отключения питания, количество AH и WH перед отключением питания можно запоминать, удобно для наблюдения и измерения.
3, время и функция очистки данных AH, не влияют на следующее измерение.
4, процент AH может быть установлен, не влияя на Прямое измерение разряда
5, напряжение, ток, AH, WH, время, мощность, одновременно отображаемый, полный и четкий информационный дисплей.
6, с функцией отключения выхода, гибким включением или выключением выхода.
7, с избыточным напряжением, током, перегревом и другими расширенными функциями защиты.
8, он может быть откалиброван онлайн, что позволяет клиентам быстро исправить ошибку.
9, в жидком кристалле дисплей может быть закрыт при необходимости, уменьшить потребление энергии.
|
Во-вторых, инструкции по эксплуатации
1, AH, WH Переключение дисплея, нажмите onkey для переключения отображаемого значения WH, нажмите onkey для переключения для отображения AH.
2, когда параметр является номером отображения AH, долго нажмите OK параметр настройки интерфейса системы, затем нажмите OK ключ для переключения типа параметров настройки, параметры, которые могут быть установлены BAT, БПЦ, ОВП, LVP, NCP, OCP, OTP, ADS, ttl, CLR, DTE, Нажмите кнопку, чтобы изменить параметры, после завершения настройки параметров, нажмите кнопку OK в течение длительного времени, чтобы выйти из интерфейса настройки параметров.
В-третьих, введение функции
1, "BAT" значение емкости аккумулятора, этот параметр состоит в том, чтобы установить измеренную батарею общей емкости.
2, «БПЦ» батареи оставшуюся емкость процент, можно установить в соответствии со значением оставшегося аккумулятора AH.
3, "OVP" Установите значение защиты от перенапряжения, если значение OVP установлено, когда фактическое измеренное значение напряжения больше установленного значения, это вызовет перенапряжение, и отключите реле (нужно, чтобы клиенты владели)
4, "LVP" Установите значение защиты от перенапряжения, если вы установите значение LVP, когда фактическое измерение напряжения меньше установленного значения, это вызовет Пониженное напряжение, и отключите реле (нужно, чтобы клиенты владели)
5. "NCP" устанавливает значение защиты от перенапряжения. Если значение NCP установлено, когда фактическое значение зарядки меньше заданного значения, это вызовет перегрузки по току и отключит реле. (нужно, чтобы клиенты владели).
6, “OCP” устанавливает значение защиты от перенапряжения. Если значение OCP установлено, когда фактическое значение разрядки измерения меньше установленного значения, будет предложено перегрузить ток, и реле будет отрезано. (нужно, чтобы клиенты владели).
7, “OTP” устанавливает значение защиты от перегрева. Если значение OTP установлено, когда фактическое измеренное значение температуры превышает заданное значение, будет предложено сверх температуры и реле будет отрезано. (нужно, чтобы клиенты владели)
8, "ADS" Настройка адресного кода связи. В многомашинной связи многомашинная связь достигается путем установки адресного кода.
9, "ttl" инструмент усиливает выходное состояние реле по умолчанию, нормально открытый или нормально закрытый.
10, "CLR" функция коррекции тока без нагрузки, Если фактический ток нагрузки равен нулю
Объяснение: Если батарея под тестом (источник питания) работает в нормальном диапазоне рабочего напряжения (6-75 в), она может использовать свою собственную электропроводку., сначала Отрегулируйте перемычку интерфейса выбора источника питания на "2 Вт", затем подключите положительный терминал аккумулятора (блок питания) К порту измерения напряжения “Bat +” и отрицательной клемме аккумулятора (источника питания) к шунту “BAT-” при проводке., положительный и отрицательные полюса источника питания не должны быть подключены неправильно или обращены вспять. подключите положительный полюс аккумулятора (источник питания) К положительному полюсу нагрузки. отрицательный полюс батареи (источник питания) подключен к отрицательному полюсу нагрузки через другой конец шунта; положительный полюс зарядного устройства подключен к положительному полюсу аккумулятора, а отрицательный полюс зарядного устройства подключен к аккумулятору (Источник питания) через другой конец шунта.
(2) Внешняя электропроводка
Объяснение: если диапазон напряжения испытательная батарея (блок питания) во время нормальной работы не между (6-75 в), внешний режим подключения питания может использоваться, внешний Диапазон напряжения питания (6-75) в, сначала Отрегулируйте крышку перемычки, которая выбирает интерфейс питания на "3 Вт", затем подключите положительный терминал аккумулятора (блок питания) К порту измерения напряжения “Bat +” при проводке Подключите отрицательный полюс батареи (источник питания) к шунту “BAT-”, положительный и отрицательные полюса источника питания не должны быть подключены неправильно или обращены вспять. подключите положительный полюс аккумулятора (блок питания) к положительному полюсу нагрузки, отрицательный полюс аккумулятора (Источник питания) подключен к отрицательному полюсу нагрузки через другой конец шунта; положительный электрод зарядного устройства подключен к положительному электроду аккумулятора, отрицательный полюс зарядного устройства соединен с отрицательным полюсом фазы батареи (питания) через другой конец шунта.
(3) инструкции для релейный провод
Объяснение: Рабочее напряжение реле обеспечивается внешним источником питания, если реле настроено, внешний источник питания с тем же рабочим напряжением, что и реле, должен быть предоставлен, и сделать состояние электропитания прибора скорректировано на "3 Вт" Состояние. подключите порт управления реле к интерфейсу контроллера, затем подключите отрицательный полюс источника питания к положению шунта «летучая мышь» через нормально открытый или нормально закрытый порт реле, проводка в других частях остается неизменной.
Гарантия и послепродажное обслуживание
Спасибо за покупку cyan electronic products. чтобы максимально использовать функции вашего нового продукта, мы рекомендуем вам сделать следующие простые шаги:
1. Прочитайте руководство по безопасному и эффективному использованию.
2. Ознакомьтесь с условиями гарантии.
Гарантийные условия:
Гарантийный срок составляет один год с даты отгрузки. в течение гарантийного срока компания выбирает ремонт или замену неисправного инструмента в зависимости от ситуации. для ремонта, пожалуйста, отправьте этот товар в нашу компанию.
Следующие условия не покрываются гарантией:
Повреждение ca использование d путем неправильной эксплуатации или обслуживания использованием r; использовать программное обеспечение или интерфейс, предоставленный использованием r; без разрешения от центра послепродажного обслуживания, ущерб ca использовать d путем разборки или ремонта без разрешения.
