Описание
Название продукта:1200x825, 9,7 дюйма E-Ink дисплей шляпа для Raspberry Pi, IT8951 контроллер, USB/SPI/I80/I2C интерфейс

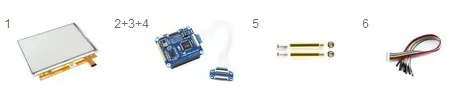

Посылка содержание:
9,7 дюймов электронная бумага x1 E-Бумага IT8951 головной убор для водителя x1 9,7 дюймовый e-бумажный адаптер x1 33PIN FFC (тот же боковой контакт) x1 Набор винтов RPi (2 шт) x1 PH2.0 20 см 8Pin x1
Обзор
Это E-Ink дисплей шляпа для Raspberry Pi, 9,7 дюйма, разрешение 1200x825, со встроенным контроллером IT8951, общение через USB/SPI/I80/I2C интерфейсом.
Благодаря таким преимуществам, как ультра низкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для применения, таких как этикетка полки, промышленный инструмент и так далее.
Особенности
Нет подсветки, сохраняет отображение последнего содержания в течение длительного времени даже при выключении питания Низкое энергопотребление, в основном питание требуется только для освежения Совместим с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B + USB/SPI/I80/I2C интерфейс для подключения с хостом доски, как Raspberry Pi/Nucleo и т. д. Поставляется с ресурсами развития и руководством (примеры для Raspberry Pi/STM32)Технические характеристики
Рабочее напряжение: 5 В Интерфейс: USB/SPI/I80/I2C Размер изображения: 218,8 мм × 156,425 мм × 1,15 мм Размер дисплея: 202,8 мм × 139,425 мм Шаг точки: 0,169 × 0,169 Разрешение: 1200 × 825 Цвет дисплея: черный, белый Серые Весы: 2-16 (1-4 бит) Время полного обновления: <1 s Общая мощность обновления: 0,6 Вт (typ.) Общая мощность в режиме ожидания: 0,3 Вт (typ.) Угол обзора:> 170 °SPI выводов
| Символ | Описание продукта: |
|---|---|
| 5 V | Мощность вход |
| GND | Заземления |
| Мисо | SPI мисо pin-код |
| MOSI | SPI MOSI pin-код |
| SCK | SPI SCK pin-код |
| CS | Выбор чипа SPI, низкий активный |
| RST | Внешний сброс, низкий активный |
| Hrdy | Выходной сигнал состояния работы, низкий активный |

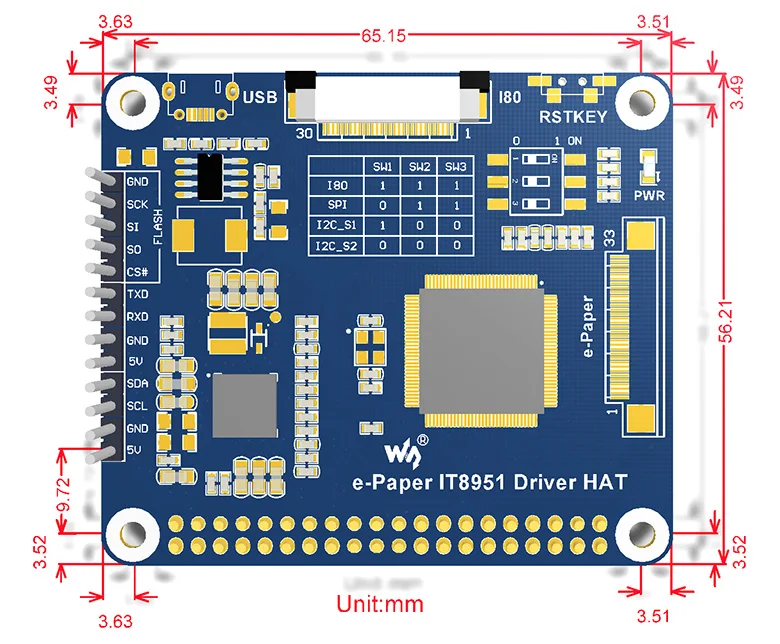

E-бумага IT8951 головной убор для водителя размеры
Гид по выбору
| Номер изделия: | Цвета | Серый уровень | Разрешение | Размер дисплея (мм) | Размер изображения (мм) | Полное время обновления | Частичное время (ы) обновления | Pi заголовка1 | Интерфейс |
|---|---|---|---|---|---|---|---|---|---|
| 1,54 дюймовый электронный бумажный модуль | Черный, белый | 2 | 200x200 | 27,60 × 27,60 | 48,0 × 33,0 | 2 | 0,3 | × | SPI |
| 1,54 дюймовый e-бумажный модуль (B) | Красный, черный, белый | 2 | 200x200 | 27,60 × 27,60 | 48,0 × 33,0 | 8 | N/A | × | SPI |
| 1,54 дюймовый e-бумажный модуль (C) | Желтый, черный, белый | 2 | 152x152 | 27,51 × 27,51 | 48,0 × 33,0 | 27 | N/A | × | SPI |
| 2,13 дюймов электронная бумага шляпа | Черный, белый | 2 | 250x122 | 48,55 × 23,71 | 65,0 × 30,2 | 2 | 0,3 | √ | SPI |
| 2,13 дюймов e-бумага шляпа (B) | Красный, черный, белый | 2 | 212x104 | 48,55 × 23,71 | 65,0 × 30,2 | 15 | N/A | √ | SPI |
| 2,13 дюймов e-paper HAT (C) | Желтый, черный, белый | 2 | 212x104 | 48,55 × 23,71 | 65,0 × 30,2 | 15 | N/A | √ | SPI |
| 2,13 дюймов e-paper HAT (D) | Черный, белый | 2 | 212x104 | 48,55 × 23,71 | 59,2 × 29,2 | 2 | 0,3 | √ | SPI |
| 2,7 дюймов электронная бумага шляпа | Черный, белый | 2 | 264x176 | 57,29 × 38,19 | 85,0 × 56,0 | 6 | N/A | √ | SPI |
| 2,7 дюймов e-бумага шляпа (B) | Красный, черный, белый | 2 | 264x176 | 57,29 × 38,19 | 85,0 × 56,0 | 15 | N/A | √ | SPI |
| 2,9 дюймовый электронный бумажный модуль | Черный, белый | 2 | 296x128 | 66,89 × 29,05 | 89,5 × 38,0 | 2 | 0,3 | × | SPI |
| 2,9 дюймовый e-бумажный модуль (B) | Красный, черный, белый | 2 | 296x128 | 66,89 × 29,05 | 89,5 × 38,0 | 15 | N/A | × | SPI |
| 2,9 дюймовый e-бумажный модуль (C) | Желтый, черный, белый | 2 | 296x128 | 66,89 × 29,05 | 89,5 × 38,0 | 15 | N/A | × | SPI |
| 4,2 дюймовый электронный бумажный модуль | Черный, белый | 2 | 400x300 | 84,80 × 63,60 | 103,0 × 78,5 | 4 | N/A | × | SPI |
| 4,2 дюймовый e-бумажный модуль (B) | Красный, черный, белый | 2 | 400x300 | 84,80 × 63,60 | 103,0 × 78,5 | 15 | N/A | × | SPI |
| 4,2 дюймовый e-бумажный модуль (C) | Желтый, черный, белый | 2 | 400x300 | 84,80 × 63,60 | 103,0 × 78,5 | 15 | N/A | × | SPI |
| Модуль UART для электронной бумаги 4,3 дюймов | Черный, белый | 4 | 800x600 | 88,00 × 66,00 | 118,0 × 75,0 | 1,5 | N/A | × | UART |
| 5,83 дюймов электронная бумага шляпа | Черный, белый | 2 | 600x448 | 118,8 × 88,26 | 125,4 × 99,5 | 3,5 | N/A | √ | SPI |
| 5,83 дюймов e-бумага шляпа (B) | Красный, черный, белый | 2 | 600x448 | 118,8 × 88,26 | 125,4 × 99,5 | 14 | N/A | √ | SPI |
| 5,83 дюймов e-paper HAT (C) | Желтый, черный, белый | 2 | 600x448 | 118,8 × 88,26 | 125,4 × 99,5 | 26 | N/A | √ | SPI |
| 6 дюймов e-Бумага шляпа | Черный, белый | 16 | 800x600 | 122,4 × 90,6 | 138,4 × 101,8 | <1 | 0,3 | √ | USB/SPI I80/I2C |
| 7,5 дюймов электронная бумага шляпа | Черный, белый | 2 | 640x384 | 163,20 × 97,92 | 170,2 × 111,2 | 6 | N/A | √ | SPI |
| 7,5 дюймов e-бумага шляпа (B) | Красный, черный, белый | 2 | 640x384 | 163,20 × 97,92 | 170,2 × 111,2 | 16 | N/A | √ | SPI |
| 7,5 дюймов e-paper HAT (C) | Желтый, черный, белый | 2 | 640x384 | 163,20 × 97,92 | 170,2 × 111,2 | 16 | N/A | √ | SPI |
| 9,7 дюймов электронная бумага шляпа | Черный, белый | 16 | 1200x825 | 202,8 × 139,43 | 218,8 × 156,4 | <1 | 0,3 | √ | USB/SPI I80/I2C |
Характеристики
- Бренд
- Melochi
- Номер модели
- 9.7inch e-Paper HAT
- Совместимый бренд/модель
- Нет
- Model Number
- 9.7inch e-Paper HAT
- Demo Board Type
- ARM
- Resolution
- 1200 *825
- Interface
- USB/SPI/I80/I2C
- Display color
- black, white
- Grey level
- 2
- Outline dimension
- 218.8mm *156.425mm *1.15mm
- Display size
- 202.8mm * 139.425mm
- Viewing angle
- >170 degree
- Operating voltage
- 5V
- Dot pitch
- 0.169 *0.169
- Gray scale
- 2-16 (1-4 bit)
- Total refresh power
- 0.6W(typ.)
- Total standby power
- 0.3W(typ.)
- Controller
- IT8951
