Описание
Один. Эта модель продукта:RSI12864YSKU-02
Два. Потому что наша компания имеет много моделей, вы можете проконсультироваться с персоналом службы поддержки клиентов о модели продукта, подтвердить модель продукта и сделать фотографии снова, Если товары, сфотографированные самостоятельно, отправляются в соответствии с моделью, указанной в п. 1.

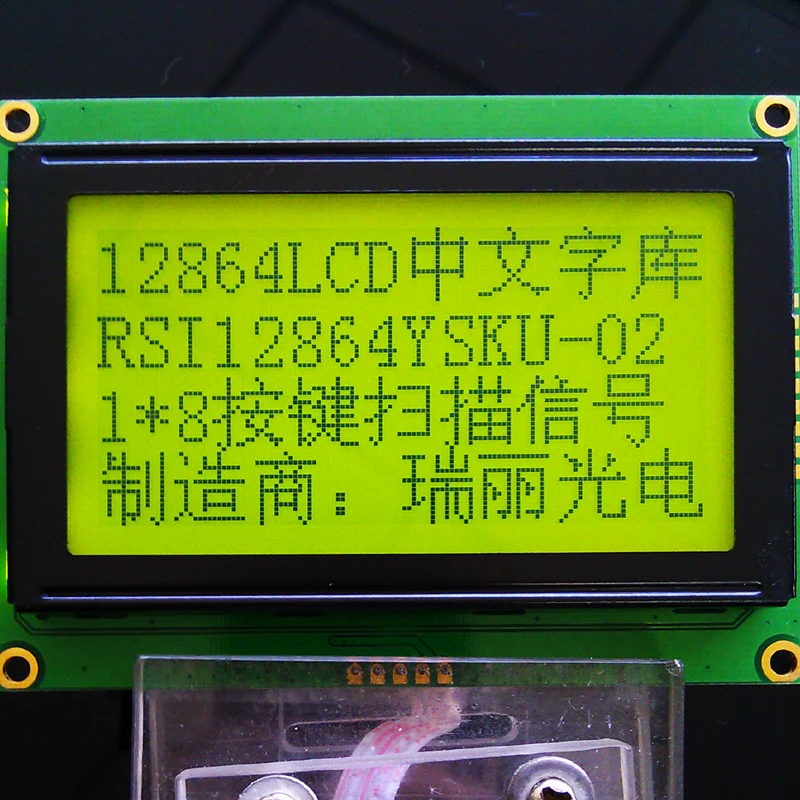

RSI12864YSKU-02Является персональным типом последовательного интерфейса ЖК-модуля,UART-TTL5.0VПоследовательный интерфейс, может сохранитьMCUОВвода/выводаРесурсы; кроме того, модуль инициализируется автоматически, Не требуется дополнительная разработка драйвера, просто отправьте простой четкий экран, после установки адресной команды, вы можете непосредственно выводить символы на последовательный порт на ЖК-экран. RSI12864YSKU-02Есть ЖК-дисплей модули5Pin-код:VDD, TXD, BUSY, RXD, GND.Вы можете подключиться непосредственно кArduinoИМегаНа плате расширения датчика, если вы подключаете другие одночиповые компьютеры, Просто предоставьте5 VБлок питания,TX RXКонтроль дисплея может быть осуществлен путем подключения с последовательным портом одночипового микрокомпьютера 。
Отличная защита от помех, простая разработка, экономия времени на разработку, новые продукты превосходят конкурентов, массовое производство экономит вас больше!
Однолинейный привод последовательного порта
Серийный прямой выход характер
5 VБлок питания
Клавиатура с подсветкой(Программное обеспечение для adjustmentLEDBacklight яркости)
Область отображения: каждая строка8Слово, common4Row Видимый32Слово 。
| Серийный номер | Символ | I/O | Функция Описание |
| 1 | VDD | P | Питание (+ 5,0 V) |
| 2 | RXD | Я | Подключен к терминал контроляТСД |
| 3 | BUSY | O | Ввода/вывода |
| 4 | ТСД | O | Подключен к терминал контроляRXD,Изделие клавиатуры не поддерживается может быть подвешено |
| 5 | GND | P | Мощность заземления |
Режим связи:UART(TTL5.0VУровень)
Скорость передачи данных:9600b/s (По умолчанию)
Скорость передачи информации в:8bit
Проверьте или нет: ничего
Стоп-бит:1bit
| Параметр | Технические характеристики | Компания |
| Внешний размер | 93,0(L)* 70,0 (Ш) * 13,5 (В) | Мм |
| Видимой области (VA) | 72*40 | Мм |
| Зона действия (AA) | Мм | |
| Размер точки | Мм | |
| Расстояние точки | 0,05 | Мм |
| Вес | TBD | Кг |
16 шт./кор., 128 шт./кор.
Для получения дополнительной информации обратитесь к спецификации.
