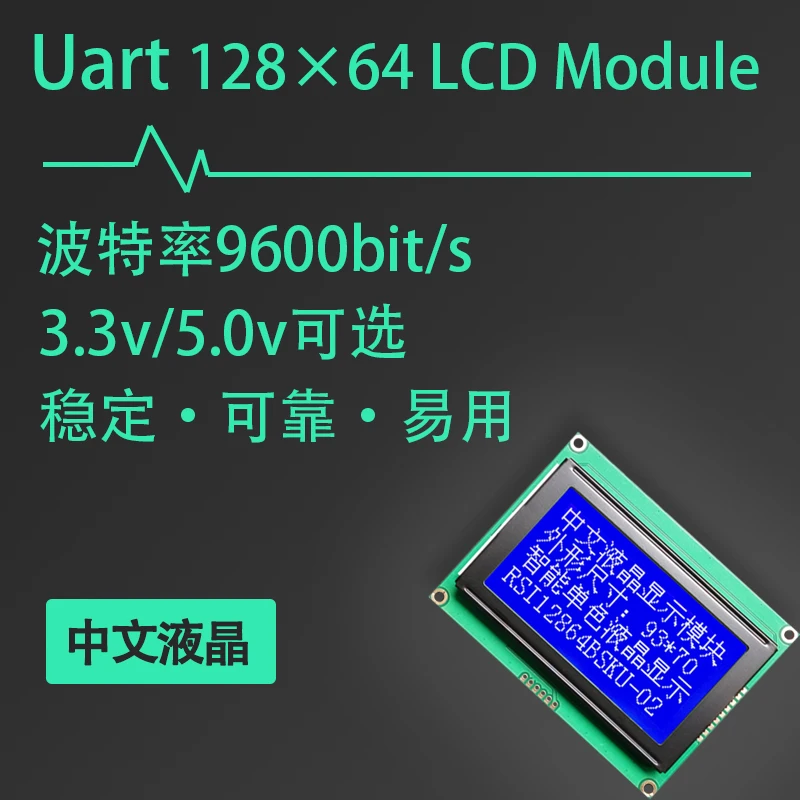

12864 lcd модуль RS232 Последовательная связь UART китайский дисплей цифровой прибор

Описание

Тип 1: синий фон Белый шрифт CMOS Тип 2: желтый зеленый фон черный шрифт CMOS Тип 3: серый фон черный шрифт CMOS Тип 4: синий фон Белый шрифт RS232 Тип 5: желтый зеленый фон черный шрифт RS232 Тип 6: серый фон черный шрифт RS232

12864 lcd модуль RS232 Последовательная связь UART китайский дисплей цифровой прибор

Один. Эта модель продукта:RSI12864 * SK *-02

Два. Потому что наша компания имеет много моделей, вы можете проконсультироваться с персоналом службы поддержки клиентов о модели продукта, подтвердить модель продукта и сделать фотографии снова, Если товары, сфотографированные самостоятельно, отправляются в соответствии с моделью, указанной в п. 1.

Является персональным типом последовательного интерфейса ЖК-модуля,UART-TTL5.0VПоследовательный интерфейс, может сохранитьMCUОВвода/выводаРесурсы; кроме того, модуль инициализируется автоматически, Не требуется дополнительная разработка драйвера, просто отправьте простой четкий экран, после установки адресной команды, вы можете непосредственно выводить символы на последовательный порт на ЖК-экран. RSI12864BSKU-02 Есть ЖК-дисплей модули5Pin-код:VDD, TXD, BUSY, RXD, GND.Вы можете подключиться непосредственно кArduinoИМегаНа плате расширения датчика, если вы подключаете другие одночиповые компьютеры, Просто предоставьте5 VБлок питания,TX RXКонтроль дисплея может быть осуществлен путем подключения с последовательным портом одночипового микрокомпьютера 。

12864 lcd модуль RS232 Последовательная связь UART китайский дисплей цифровой прибор

Отличная защита от помех, простая разработка, экономия времени на разработку, новые продукты превосходят конкурентов, массовое производство экономит вас больше!

Однолинейный привод последовательного порта

Серийный прямой выход характер

5 VБлок питания

Клавиатура с подсветкой(Программное обеспечение для adjustmentLEDBacklight яркости)

Область отображения: каждая строка8Слово, common4Row Видимый32Слово 。

12864 lcd модуль RS232 Последовательная связь UART китайский дисплей цифровой прибор

Серийный номер	Символ	I/O	Функция Описание
1	VDD	P	Питание (+ 5,0 V)
2	RXD	Я	Подключен к терминал контроляТСД
3	BUSY	O	Ввода/вывода
4	ТСД	O	Подключен к терминал контроляRXD,Изделие клавиатуры не поддерживается может быть подвешено
5	GND	P	Мощность заземления

Режим связи:UART(TTL5.0VУровень)

Скорость передачи данных:9600b/s (По умолчанию)

Скорость передачи информации в:8bit

Проверьте или нет: ничего

Стоп-бит:1bit

12864 lcd модуль RS232 Последовательная связь UART китайский дисплей цифровой прибор

Параметр	Технические характеристики	Компания
Внешний размер	93,0(L)* 70,0 (Ш) * 13,5 (В)	Мм
Видимой области (VA)	72*40	Мм
Зона действия (AA)	Мм
Размер точки	Мм
Расстояние точки	0,05	Мм
Вес	TBD	Кг

12864 lcd модуль RS232 Последовательная связь UART китайский дисплей цифровой прибор

16 шт./кор., 128 шт./кор.

12864 lcd модуль RS232 Последовательная связь UART китайский дисплей цифровой прибор

Медицинская косметическая промышленность (лазерное косметическое оборудование) Электронный терминал, бытовая электроника (машина для организации очередей, рекламная машина, автоматическая билетная машина) Электроэнергетическая промышленность (релейная защита, мониторинг мощности, оборудование для электропитания) Строительная техника промышленности (кран/экскаватор интерфейс мониторинга, индикатор крутящего момента, интегрированная цифровая приборная панель) Лифт промышленности (дисплей автомобиля, лифт плата для вызова, лифт рекламной системы) Текстильной промышленности (швейная машина, одиночный тестер прочности пряжи, электронный шаблон машины) Транспортная промышленность (сканирующий инструмент, мониторинг, дисплей локомотивной электрической системы управления, цифровая приборная панель, тормоз ворот)
