Описание

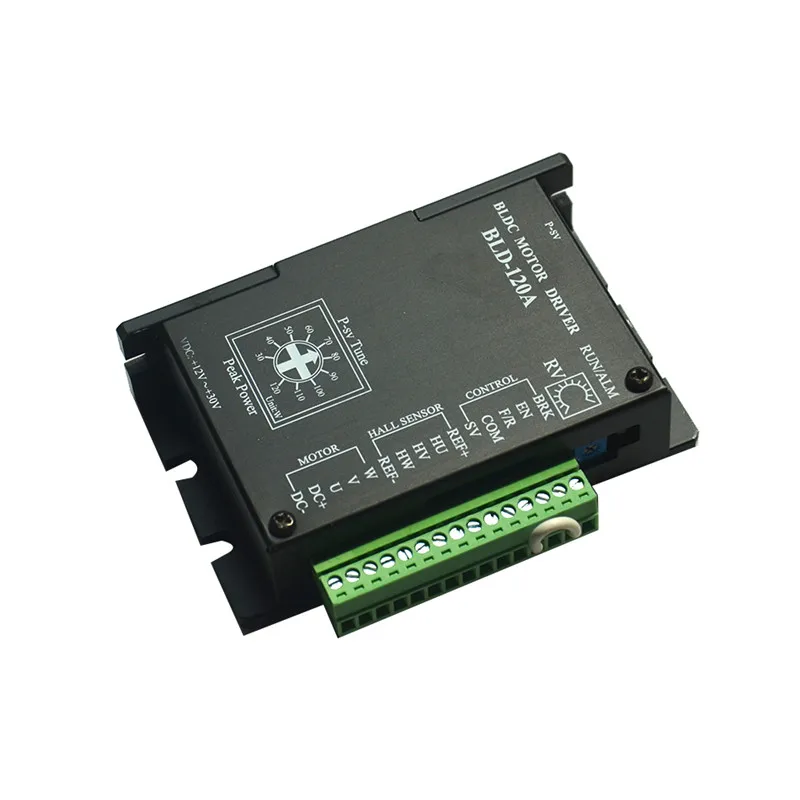

24 V бесщеточный драйвер двигателя постоянного тока BLD-120A 12-30VDC 120 W контроллер бесщеточного двигателя постоянного тока
Особенности
Угол Холла: 120 °/240 °
Многоскоростные режимы регулирования
Максимальное входное напряжение: 30 в
Сильная функция самозащиты от перегрузки по току
Плавный крутящий момент в диапазоне скорости 0-20000 ОБ/мин
Высокая эффективность, медленно поднимается температура и компактный размер
Электрические индексы
| Драйвер параметры | Минимальная величина | Лучшее соотношение цена/качество | Максимальное значение | Блок |
| Выход ток | - | 8 | 16 | А |
| Вход напряжения | 12 | 24 | 30 | Постоянный ток |
| Зал приводной ток | - | 20 | - | MA |
| Сигнал Холла напряжение | - | - | 5 | V |
| Применимый скорости двигателя | - | - | 20000 | Об/мин |
Экологические показатели
| Факторов внешней среды | Экологические показатели |
| Применение случая | Избегайте пыли, масляные пятна и коррозионного газа |
| Рабочая температура | -10 ℃ ~ + 50 ℃ |
| Защита окружающей среды влажности | 40-90% RH (без конденсации) |
| Вибрация | 5,9 м/с2 макс |
| Температура хранения | -20℃ ~ + 125℃ |
| Режим охлаждения | Естественное охлаждение или принудительное охлаждение |
Интерфейс драйвера и подключение двигателя
| Терминалы | Функция |
| SV | 1. Внешний потенциометр; 2.ЯNput аналоговый сигнал; 3.PWM ширина импульса. |
| COM | Общий порт (контрольный уровень 0 В) |
| F/R | Контроль направления вращения двигателя (CW/CCW). Высокий Уровень входного сигнала двигатель вращается по часовой стрелке, низкий уровень входа или когда F/R и COM короткого замыкания, Двигатель вращается против часовой стрелки |
| RU | Высокий Уровень входного сигнала двигателя, низкий уровень входа или когда EN и COM короткого замыкания, двигатель работает |
| BRK | Тормоз двигателя останавливается, когда добавляется высокий уровень или подвеска порта; двигатель работает, когда низкий уровень добавлен или EN и BRK подключены |
| ALM | Выходной сигнал по умолчанию 5 В при нормальных условиях; уровень 0 В при возникновении неисправности |
| Скорость | Выходной импульсный Частотный сигнал (OC). Скорость двигателя может быть рассчитана через скорость. |
Четыре регулирование скорости режимов
Встроенный потенциометр RV
Поверните RV ручку по часовой стрелке,Двигатель начинает работать и ускоряться.Скорость двигателя уменьшится, если антиблокировка.
При ограниченном положении двигатель останавливается.
Внешний потенциометр
Используйте потенциометр со значением сопротивленияО10KΩ,Подключите Средний терминал с SV терминалом, И две другие клеммы соответственно соединеныС VCC терминала иCOMТерминал.
Входной аналоговый сигнал (0-5 В)
Реляционная схема напряжения и скорости двигателя (разгрузка)
Импульсный Ширина модуляции
Мощная радиосвязь и частота вращения двигателя
Быстрый стоп-сигнал
BRK иCOMПодключены по умолчанию, моторБудетПоторопитесь сделать тормоза,В тех случаях, когда BRK иCOMОтключены, Мотор будетВращаться.
CW/CCW вращение
Подключение F/R иCOM, Двигатель будет вращаться по часовой стрелке, отсоединить его, Мотор будет вращаться против часовой стрелки.
Пиковый ток установка
Оснащен функцией защиты двигателя, драйвер предоставляет опции для установки желаемого номера тока в P-sv ,Ручка, чтобы избежать перегрузки по току для двигателя. Обратите внимание, что случайная ошибка ± 10%. Настройка должна совпадать С номинальным током двигателя.
Механические измерения
Характеристики
- Бренд
- RERAS
- Тип двигателя
- DC Motor
- Питание
- DC
- Номер модели
- BLD-120A
