12V 4-канальный видеорегистратор Bluetooth релейный модуль Управление с помощью мобильного телефона Управление переключатель

Описание

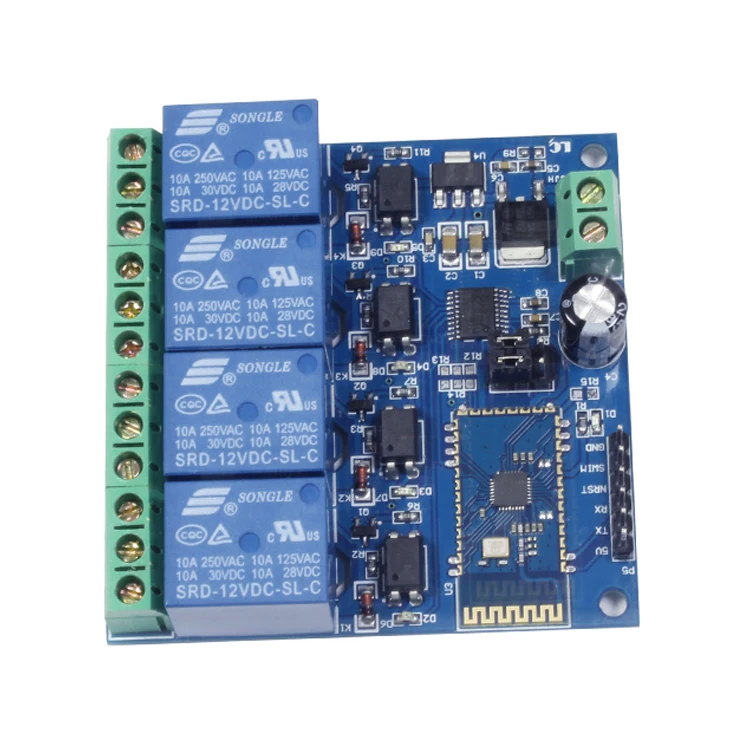

LC 12 V 4-канальный видеорегистратор Bluetooth релейный модуль

1. ОбзорLC 12 V Bluetooth 4-Канальный Релейный Модуль оснастить SPP-C Bluetooth 2,1 Рабочий модуль и 8 bit high performance MCU, вы можете управлять реле с мобильным телефоном приложение напрямую.2. Функции и характеристики1, бортовой N76E003/STM8S003 и SPP-C модуль Bluetooth 2,12, реле можно управлять с помощью приложения3, эффективное расстояние управления (на открытой местности): 10 м4. Источник питания: 12 В5, бортовое 12 V, 10 A/250 v AC 10 A/30 v DC реле, поглощает 100000 разНепрерывно, модуль с защитой от выпадения диода, короткое время отклика6, бортовой оптрон изоляции компонентов, анти-помехи способность сильно7, бортовой индикатор Bluetooth и индикатор реле светодиодный8, встроенный сохраненный интерфейс отладки UART (скорость передачи составляет 9600) и интерфейс программы MCU3. Представлены аппаратные средства и инструкции1, интерфейс и источники:Размер: 62,7*63,2 ммIN +, IN-: 12 V вход питанияTX, RX: коммуникационная плата интерфейса UARTSWIM, NRST: Интерфейс программы MCUСветодиодный D2/D3/D4/D5 (красный): индикатор релеСветодиодный D1 (синий): bluetooth-индикатор состояния, описание D1 как показано ниже:(1) это означает, что дождитесь установки соединения с приложением, когда D1 медленно мигает(2) это означает, что Bluetooth соединяется с приложением успешно, когда D1 включен все времяКоманда управления реле (должен быть шестигранным форматом):Откройте 1st реле: A0 01 01 A2Закройте 1st реле: A0 01 00 A1Откройте 2nd реле: A0 01 02 A3Закройте 2nd реле: A0 02 00 A2Откройте 3rd реле: A0 03 01 A4Закройте 3rd реле: A0 03 00 A3Откройте 4th реле: A0 04 01 A5Закройте 4th реле: A0 04 00 A42, Управляйте реле с помощью приложения:1, в +, в-подключение к работающего на постоянном токе 12 В в адаптер2, управляется реле с помощью приложенияДоступно 2 типа приложения: одно-специализированное приложение, разработанное LCTECH, другое-обычное приложение, загруженное с Android market.2,1, специализированные инструкции по приложениям:2.1.1, установите приложение «bluetothdemo» на свой телефон Android, откройте его и нажмите «Поиск», а затем подключите к модулю Bluetooth. Как правило, по умолчанию имя Bluetooth является BT04-A, а пароль-1234, это означает, что соединение в порядке, когда синий светодиодный постоянно включен. Затем вы можете нажать на функциональный блок для управления реле. Так же, как показано ниже:
