Описание
Основной тип: без 485, без реле
Расширенный Тип: с 485, без реле
Универсальный тип: С 485, с реле

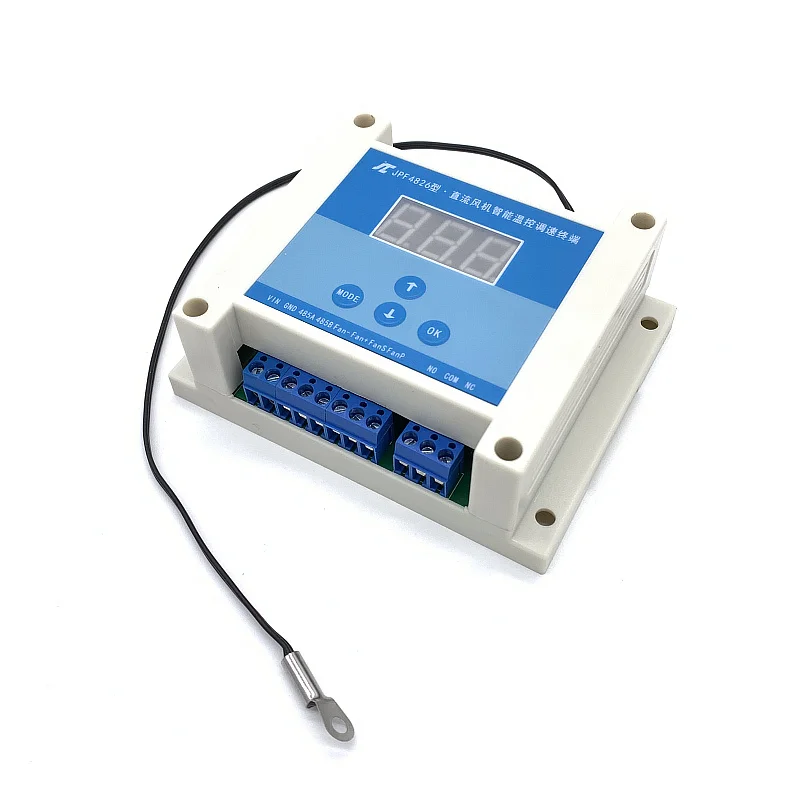

12 V/24 V/48 V 4 линии шим тока вентилятора/мотора контроль температуры, интеллигентая (ый) контроль скорости терминал
Модель продукта: JPF4826, Версия: v1.00
Регулятор cixin с помощью ядра ARM однокристальный как чип управления, индикация температуры поверхности, может быть непосредственно встроен в различных шасси панель, шкаф с выдвижными полками регулятор через обнаружены температуры для того чтобы контролировать скорость вентилятора, более высокая температура, тем быстрее скорость, в тех случаях, когда температура ниже, чем начальная температура, Вентилятор выключен или поддерживает минимальную скорость, выше, чем начальные градусы, скорость вентилятора начинается, если температура продолжает расти, скорость вентилятора медленно растет, когда температура достигает заданной температуры на полной скорости, вентилятор работает на полной скорости, когда температура начинает падать, Скорость вращения вентилятора автоматически капли, кроме того, чтобы цикл на работу; регулятором также поддерживает управления скоростью вентилятора, получая RS485 последовательный порт инструкции, приведенные ниже протоколом modbus-rtu, и скорость вентилятора регулируется от 0 до 100%
Функция продукта/технические параметры
1. Схема промышленного класса, микроконтроллер серии STM8 принимается в качестве основного чипа управления, с стабильной производительностью
2. Широкий дизайн напряжения, поддержка 12 В/24 В/48 В четырехпроводный PWM вентилятор/двигатель прямого доступа, максимальный ток вождения 8А
3. Светодиодный индикатор, визуально указывающий рабочее состояние регулятора
4. Защита от обратного подключения питания, анти-обратное подключение питания не выгорит плату
5. Пуск и полной скорости температуры можно установить свободно, поддерживая минимальная скорость и выключить вентилятор два режима работы
6. Поддержка вентилятор обнаружения неисправностей, сигнал о неисправности релейный выход, реле, Управляющий ток 8A
7. Стандартный протокол modbus-rtu, поддержка последовательного порта RS485 для установки различных параметров, запрос состояния вентилятора и контроль скорости вентилятора
8. RS485 последовательный порт телевизоры анти-всплеск
9. Частота ШИМ составляет 25 кГц, и амплитуда 5 В или 10 в может быть установлена. Когда амплитуда ШИМ установлена на 10 в, она совместима с импортным вентилятором EBM
10. С функцией выключения питания вентилятора, он может закрыть все вентиляторы на рынке 100%

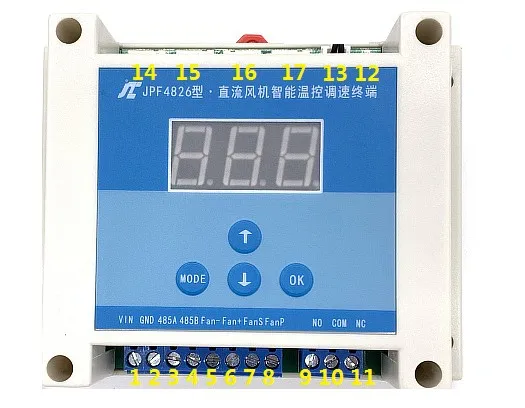

Проводка порт введение
№ 1 (Vin +): порт питания управляющего, + полюс; № 2 (GND): порт питания управляющего, полюса
№ 3: RS485 последовательный порт A/D + № 4: RS485 последовательный порт B/D-
№ 5: № 1 вентилятор питания отрицательный полюс; № 6: № 1 вентилятор питания положительный полюс;
№ 7: выходной сигнал скорости первого вентилятора, № 8: сигнал управления ШИМ первого вентилятора
Нет. 9 (нет): выход реле сигнала неисправности вентилятора-нормальный старт
№ 10 (com) вентилятор сигнал о неисправности релейный выход-общий терминал
№ 11 :( NC) вентилятор сигнал о неисправности релейный выход-нормально закрытый конец
№12: два светодиодный индикаторы, POW-индикатор питания и вентилятора индикатор работы
№ 13: интерфейс температурного зонда

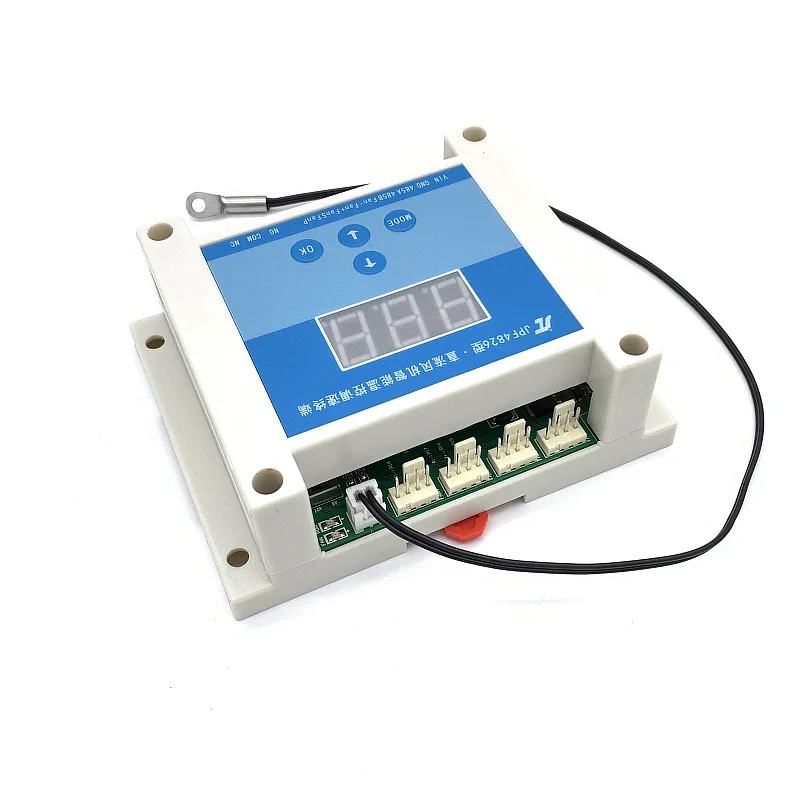

Мы предоставляем образцы через 14-17:4 Стандартный 2510-4 p интерфейс вентилятора, последовательность линии стандартная линия последовательности (с v-образным вырезом, с v-образным вырезом +, S, стр.)
Введения и применения порт 9-11
Порт 9-11-выходной сигнал реле № 1, который в основном используется для указания аномальной остановки вентилятора
* Когда вентилятор находится в нормальной работе, 9 и 10 не будут направляющими, 11 и 10 не будут направляющими, а когда вентилятор не будет нормальным, 9 и 10 не будут направляющими, 11 и 10 не направляют
* Выход реле может использоваться в качестве индикатора раннего предупреждения, который может быть подключен к ПЛК или промышленному персональному компьютеру, или может непосредственно управлять другим оборудованием высокой мощности
Инструкции для дм вентилятор входа
В нормальных условиях, внутренний общий PWM 4 линии управления скоростью вентилятора напряжение сигнала составляет 5 В, регулятор заводского напряжения по умолчанию PWM 5 В, но если вы используете EBM импортный вентилятор, вам может понадобиться, чтобы ускорить ШИМ напряжение 10 v, Пользователь может регулировать скорость PWM регулятором напряжения 10 v, таким образом, что совместим с дм вентилятор,
Режим регулировки: Имеется переключатель в положении стрелки на следующем рисунке. Поверните переключатель в положение 10 в, и напряжение ШИМ станет 10 в
Размер продукта:
Габаритные размеры: 115*90*40 мм, Размеры монтажного отверстия: 105 мм * 70 мм
Задняя часть основной машины оснащена направляющей застежкой, в дополнение к винтовой установке, также может быть установлена со стандартной 35 мм направляющей
Температурный Зонд
Температурный Зонд изготовлен из 1% высокоточного термистора и запечатан эпоксидной смолой, которая может быть водонепроницаемой и влагостойкой. Металлическая часть зонда является точкой измерения температуры, а длина соединительного провода по умолчанию составляет 30 см. Закрепите зонд на источнике нагрева или в воздухе при использовании
Ключ инструкция по эксплуатации
Панель имеет 4 кнопки для отображения температуры в режиме реального времени. Пусковая температура, полная температура скорости и адресные параметры modbus вентилятора можно установить через кнопки
5,1 установить пусковую и полную температуру вентилятора
В тех случаях, когда в режиме ожидания, панель отображает текущее значение температуры. Нажмите клавишу MODE под 1, и цифровая трубка отображает L30. L-начальная температура, а 30-значение температуры.
В режиме ожидания панель отображает текущее значение температуры. Нажмите клавишу MODE 2 раза и H50 отображается на цифровой трубке. H соответствует температуре полной скорости и 50 соответствует значению температуры
* Когда настройка температуры завершена, регулятор будет автоматически контролировать скорость вентилятора в соответствии с новыми температурными параметрами.
5,2 адрес управляющего modbus
Адрес modbus управляющего по умолчанию-01. В режиме ожидания нажмите кнопку MODE 3 раза, и цифровая трубка отображает А01. В это время нажмите кнопку вверх и вниз, чтобы отрегулировать адрес modbus материнской платы
5,4 установить режим работы регулятора
Регулятор скорости Поддержка два режима работы, один выключен режим, другая-минимальная скорость переключения режима переключения в режим отключения, когда фактическая температура меньше или равна заданной начальной температуре l-2 ℃, регулятор будет контролировать вентилятор для остановки. В режиме минимальной скорости, когда фактическая температура меньше заданной начальной температуры, регулятор будет управлять вентилятором, чтобы поддерживать минимальную скорость 20%, не выключая вентилятор.
В режиме ожидания нажмите кнопку MODE 4 раза и цифровая трубка отображает P01. В это время нажмите кнопку вверх и вниз, чтобы настроить режим работы материнской платы. P00 представляет режим выключения, а P01-режим минимальной скорости
5,5Установите количество вентиляторов
Эта функция в основном ориентирована на ситуацию, когда требуется обнаружение неисправностей вентиляторов и количество подключенных вентиляторов меньше 4. В режиме ожидания нажмите клавишу MODE в течение 5 раз и цифровая трубка отображает F01. В это время нажмите кнопку вверх и вниз, чтобы отрегулировать количество вентиляторов
* Если установка подключен к 1 вентилятор должен быть подключен к fan1 порт на практике; в том случае, если установка соединен с 2 вентиляторы, вентилятор должен быть подключен к fan1 и fan2 на деле; по аналогии, если вентилятор не подключен к этому требованию, Управляющий будет неправильно сообщить о состоянии работы вентилятора.
* Приведенные выше результаты могут быть использованы в дополнение к лицу настроек рамки, поддерживая в то же время использования RS485 последовательный порт конфигурации, протокол последовательного порта смотрите следующую страницу или учебное пособие
Схема кривой температуры и скорости вентилятора
L на рисунке выше является исходным значением температуры, а H-полным значением температуры скорости. Эти два параметра могут быть настроены свободно, и H> L должны быть настроены
Об использовании последовательного порта RS485
Плита регулятора принимает стандартный протокол modbus-rtu для связи и поддерживает коды функций modbus RTU 03 и 06.
Скорость передачи данных последовательного порта была зафиксирована как 9600bps и 8N1
* Спецификации протокола связи modbus-rtu можно найти по baidu
Код функции может устанавливать различные параметры, контроль выходного режима ШИМ
03 код функции может запросить текущую температуру, текущее состояние вентилятора
Пример применения 1: Установите пусковую температуру регулятора № 1 до 25 °C и полную температуру скорости до 55 °C
PLC/ipc отправка инструкции к регулятору: 01060004415FB863
Ответ регулятора: После получения инструкции, регулятор вернет те же данные, что и полученная инструкция, 01060004415FB863
Сигнал команды: 01 для управляющей платы адреса modbus, 06 для функционального кода modbus (фиксированный), 0004 для регистрации адреса (фиксированный), 415 f для записи 0003 значений регистрации, и преобразовано в десятичную-40, чтобы установить пусковую температуру (25 градусов), 5 f преобразовано в десятичный-40 равно заданной температуре (55 градусов) на полной скорости, тест B863 для значения crc16.
Пример применения 2: проверьте текущее состояние вентилятора регулятора № 1
PLC/ipc отправить шестигранный регулятор: 010300010001D5CA
Инструкция схематичный рисунок: 01-это modbus адрес плита регулятора, 03-это modbus код функции (фиксированные), 0001 являются исходной адрес регистрации (фиксированные) 0001-это количество регистров запросов (фиксированных), D5CA-значение теста CRC16
Регулятор реагирования: 010302FF00F9B4
Схема инструкции: 01-адрес modbus плита регулятора, 03-код функции modbus (фиксированный), 02-длина данных (фиксированный), FF00-это данные запроса (значение состояния вентилятора), F9B4-значение теста CRC16
FF00 * Ответ регулятора 2 байта данных, последний байт 00 сказал, что текущий доступ к фактическому статусу вентилятора, преобразуется в бинарный 00000000, из-за регулятора скорости только проверить состояние четырех вентиляторов (9 ~ 12, в общей сложности только четыре интерфейса вентилятора), Так что только четыре эффективные низкие, и его соответствующий вентилятор № 1, 0000 четыре вентилятора в остановили их все
* 0 означает, что вентилятор остановлен и 1 означает, что вентилятор поворачивается. Результат запроса с командой 03-это реальное рабочее состояние вентилятора. Эта функция может использоваться для проверки повреждения вентилятора
PLC/ipc отправить инструкцию к регулятору (HEX): 010600020002E9CA
Инструкция: формат инструкции такой же, как в образце 1. Напишите 0002 для регистрации 0002, который в десятичном порядке является новым адресом 02.
1. Принимает промышленные компоненты, SMT высокоскоростная SMT машина автоматическая сварка, 100% на машинном испытании перед отгрузкой, строгий контроль качества
l
1 2.Технологии печатной платы
Печатная плата этого регулятора принимает технологию двойной панели класса А, fr-4 Материал, стандартная толщина платы 1,6 мм,
Все используемые компоненты являются новыми и оригинальными чипами, и все компоненты сварены заводскими машинами, поэтому качество продукции гарантировано.
Печатная плата с чертежной конструкцией:
9. О вентиляторе постоянного тока, применимом к этому регулятору (Руководство по выбору)
Этот регулятор принимает дизайн наивысшей мощности и широкий диапазон напряжения, 4-строчный PWM fan предназначен, 2 и интерферентный помехоподавляющий 3 он-лайн вентилятор не может быть использован
* О том, сколько вентиляторов может подключиться регулятор,
Количество подключенных вентиляторов = 8A÷ ток одного вентилятора
Если сила тока подключенного вентилятора составляет 1А; Количество вентиляторов доступа = 8A÷1A = 8
Способ применения
1. Подключите блок питания регулятора и проводку вентилятора в соответствии с инструкциями по интерфейсу
2. Подключите температурный зонд к регулятору и зафиксируйте металлическую часть зонда на нагревательной части
3. Включите питание, и регулятор будет регулировать скорость вентилятора в соответствии с температурой, обнаруженной температурным зондом
4. Обратите внимание на защиту изоляции во время установки
* Приведите в качестве примера заводской диапазон температур регулятора по умолчанию. Заводской температурный диапазон регулятора L = 30℃ и H = 50℃. При обнаружении температуры тока больше или равна 30 ℃,
Регулятор регулирует скорость вентилятора в соответствии с линейной пропорцией, температура поднимается, скорость вентилятора также ускорится, когда температура больше 50℃, вентилятор становится полной скоростью. Когда температура снижается до 28℃ (l-2), регулятор закрывает
Напряжение питания регулятора должно соответствовать номинальному напряжению вентилятора.
* В тех случаях, когда несколько вентиляторов подключены, напряжение вентиляторы подключенные к регулятор должен быть один и тот же, не подключен к одному 48 V или 12 V
Этот регулятор полностью принимает техническую схему промышленного уровня, подходящую для промышленного контроля окружающей среды.
1. Вентиляторы в наружных корпусах и шкафах могут экономить энергию и уменьшить шум
2. Энергосбережение вентилятора и снижение шума в машинном помещении
3. Другие приложения для контроля температуры вентилятора и контроля скорости
