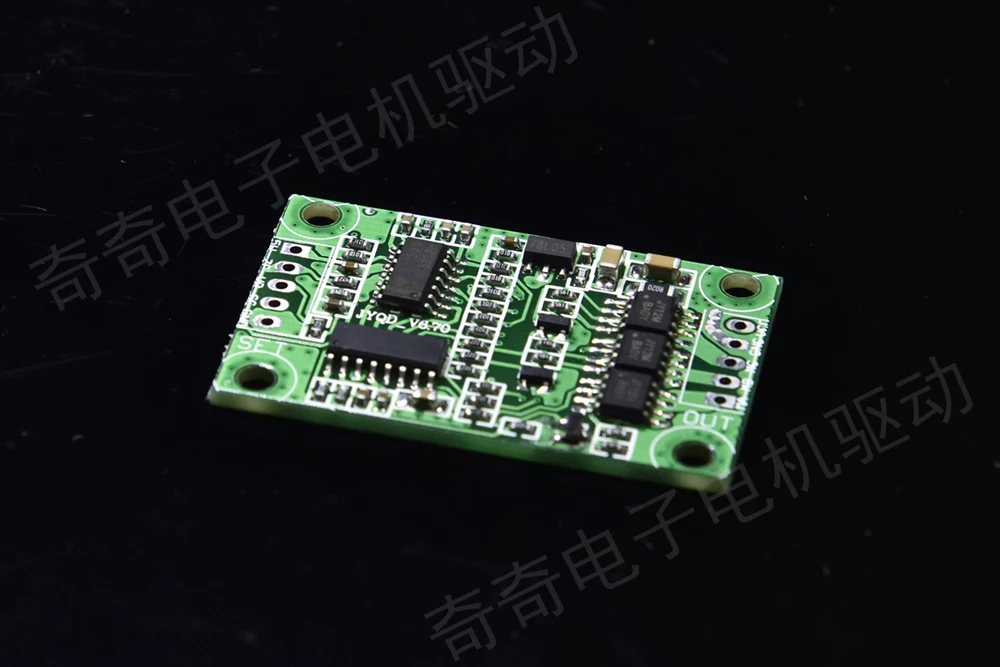

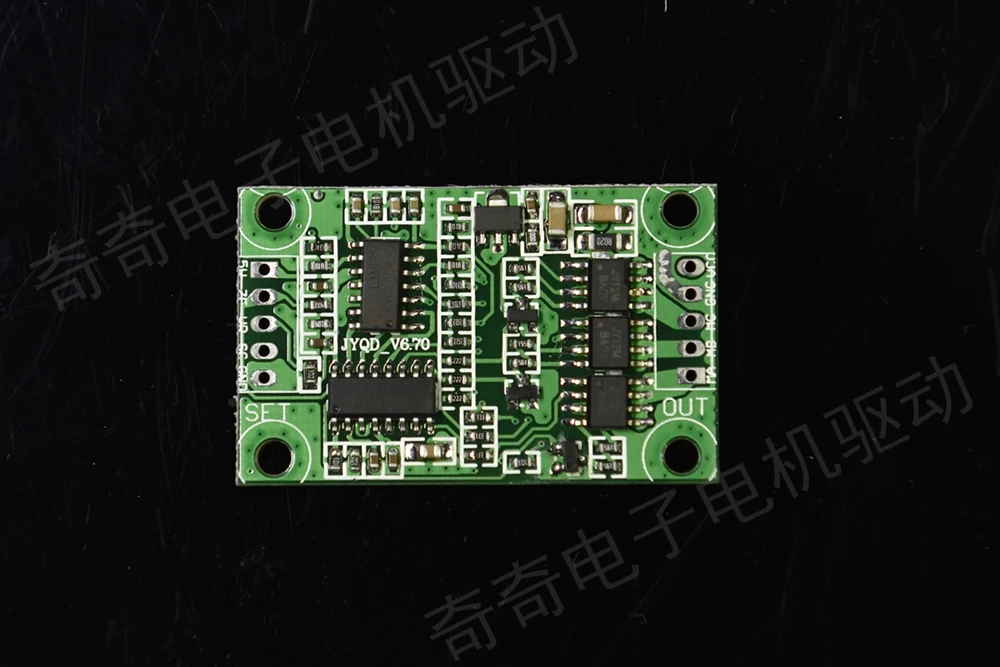

Бесщеточный контроллер двигателя v6.42c бесщеточный микро-двигатель привода

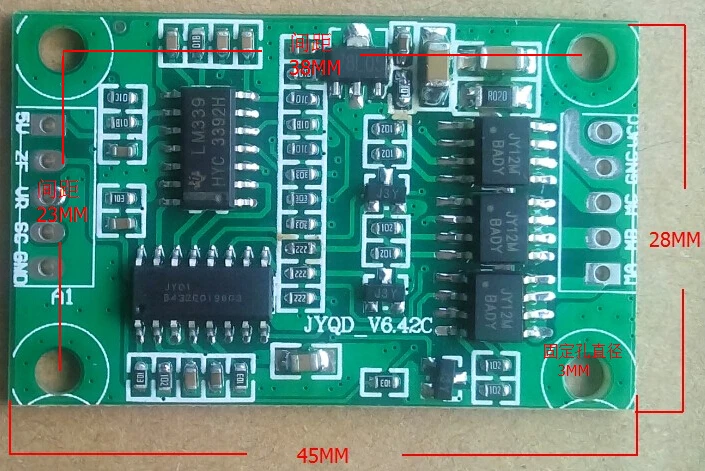

Рабочее напряжение: 3,5 в пост. Тока-18 в рабочий ток: ≤3A Размер: 45 мм * 28 мм * мм
Напряжение регулирования скорости: 0v-5в Диапазон скоростей: 5% -- 100%
= =
Отказ от ответственности: если ваш мотор является низкоскоростным двигателем даже с высокой скоростью привода платы не может достичь цели высокой скорости
Если ваш мотор является высокоскоростным двигателем, пожалуйста, обязательно выберите высокоскоростную плату привода, в противном случае скорость двигателя не может увеличиться,
Пожалуйста, выберите правильную приводную плату для вашего двигателя
Название продукта: бесщеточный мотор Холла (плата) Модель: jyqd_bldc_v6.4b
Размер: 45 мм * 28 мм * 3,5 мм Рабочее напряжение: DC 7,5 в -- 18 в
Ток привода: ≤3A скорость регулирования напряжения: 0 v-5 v
Диапазон скоростей: 5%-100% управление рулем: Да
Функция мягкого заднего хода: функция сигнала скорости: Да
Интерфейс:
Вход терминал hx25003-4a
Выходной конец hx25003-5a
Все управляющие клеммы совместимы с уровнем ttl, который может непосредственно контролироваться MCU
Выше схема потенциометра
Диаграмме переключатель схема
На следующей диаграмме показана проводка двигателя:
Управление до конца:
{От верха до низа: встроенный 5 В, ZF положительный и отрицательный терминал управления поворотом, терминал управления скоростью VR, выход сигнала скорости SC, это GND}
(1) скорость двигателя может быть через переменное сопротивление (например, диаграмма потенциометра) и ШИМ-контроль (простая схема управления ШИМ, пожалуйста, обратитесь в службу поддержки клиентов).
(2) положительное и отрицательное управление вращением двигателя может контролироваться переключателем (коммутационная проводка просвечивается (изображение переключателя) Средний контакт ZF конец, обе стороны соединены со встроенным 5 В и GND)
(3) импульсный сигнал скорости [sc (4)] может выводить сигнал скорости
Выход:
Положение проводки электропитания: Положительное положение проводки Клеммы: (1) отрицательное положение Клеммы: (2)
Расположение проводки мотора и приводной пластины: MA (3), MB (4), MC (5).
Примечания:
● Не работают над диапазоном рабочего напряжения, в противном случае это может привести к постоянному повреждению пластины драйвера
● Напряжение 5 В пластины драйвера, за исключением подключенного потенциометра регулирования скорости, Не подключайте к электрической цепи или оборудованию, В противном случае это может привести к постоянному повреждению внутренней системы стабилизации напряжения пластины водителя, приводя к выходу из строя пластины водителя
● Все входное напряжение на контрольном конце должно соответствовать спецификации ttl, в противном случае это может повредить IC драйвера и привести к сбою пластины драйвера
● Эффект бесщеточного привода двигателя напрямую зависит от двигателя, если плата водителя не может управлять вашим двигателем, могут быть следующие причины
1. Разница между напряжением двигателя и мощностью слишком велика (пожалуйста, выберите соответствующий мотор или драйвер)
2. Неправильный пусковой момент (можно решить путем регулировки напряжения 1-го контакта JY01)
3. Неправильный диапазон скорости (можно решить после регулировки параметров вождения)
4. Сильный нагрев двигателя или привода (частота привода не совместима с двигателем, что может быть решено после регулировки)
