Описание
Руководство по эксплуатации

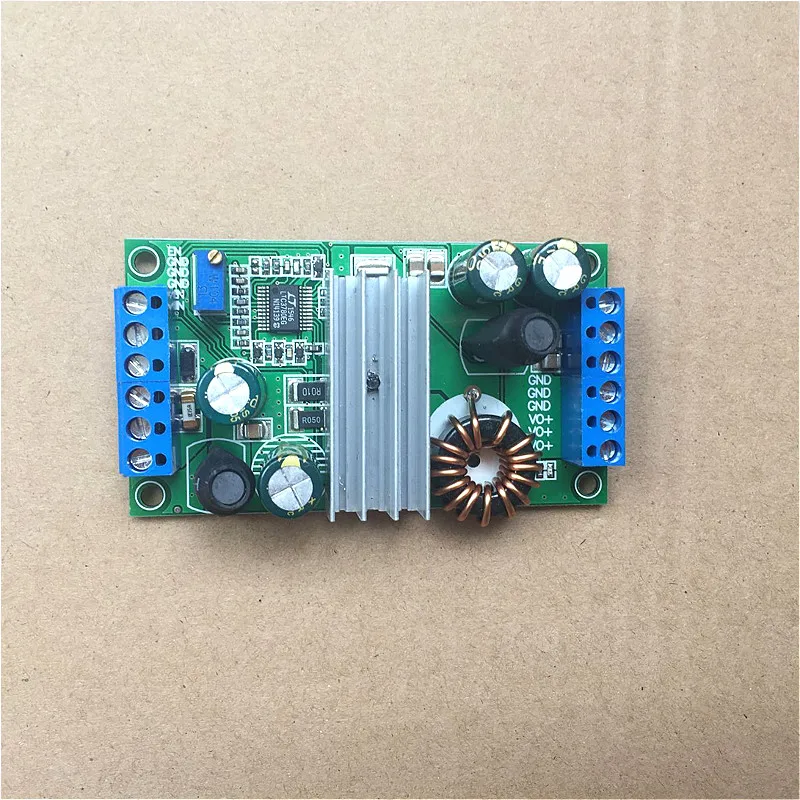

Этот модуль-высокоэффективный автоматический Бак-модуль регулятора напряжения. Он использует LTC3780 от линейной компании США в качестве основного чипа управления. Входное напряжение может быть выше или ниже, чем выходное напряжение, и выходное напряжение остается стабильным. Например, если выход установлен на 12 В, то при смене входного напряжения от 5 до 32 В Выходное напряжение остается без изменений на 12 В. Этот модуль имеет идеальную функцию защиты, которая может широко использоваться в блоке питания ноутбука, блоке питания транспортного средства, промышленном блоке питания управления, блоке питания модели самолета, встроенной системе и т. Д.
Особенности
Широкий диапазон входного напряжения: 5 ~ 32 В
Выходное напряжение: его можно произвольно регулировать между 2 ~ 24 В, или фиксированным типом выходного напряжения (произвольно выбирается между 2 ~ 24 В), пожалуйста, укажите при покупке, регулируемой по умолчанию
Постоянный ток на выходе: 12A, максимальная 14A (вход 14 V, выход 12 V).
Используя передовую технологию синхронного выпрямления, эффективность преобразования может достигать 98%
Рабочая частота: 200 кГц
Выходная защита от перегрузки по току и короткого замыкания
15а предохранитель на входном конце, плюс один уровень защиты
Чип с защитой от перегрева, он автоматически перестанет работать при перегреве
Защита от входного напряжения, остановка работы при входном напряжении ниже 4,5 в
Нет входного обратного подключения защита
Функция плавного пуска обеспечивает отсутствие перенапряжения во время включения
Включенный терминал может непосредственно управлять переключателем выходного напряжения, а выходное напряжение можно выключить, непосредственно вырезав заземление, и модуль переходит в спящий режим. Если не подключен (плавающий), выход включается.
Входные и выходные клеммы lc-фильтруются, а керамические конденсаторы большой емкости и высокочастотные низкоомные электролитические конденсаторы, изготовленные в Тайване, используются для обеспечения чрезвычайно низкой входной и выходной пульсации. При вводе 14В и вывод 12V10A, пульсации ≤30mVp-p. Особенно в автомобилях, это не будет мешать другому оборудованию
Повышение температуры при полной нагрузке: 50 ℃
Диапазон рабочих температур промышленного класса: от-45 до + 85 °C
Объем: 85X48X25 мм (Длина X Ширина X высота)
Метод проводки: тип терминала
Этот модуль-высокоэффективный автоматический Бак-модуль регулятора напряжения. Он использует LTC3780 от линейной компании США в качестве основного чипа управления. Входное напряжение может быть выше или ниже, чем выходное напряжение, и выходное напряжение остается стабильным. Например, если выход установлен на 12 В, то при смене входного напряжения от 5 до 32 В Выходное напряжение остается без изменений на 12 В. Этот модуль имеет идеальную функцию защиты, которая может широко использоваться в блоке питания ноутбука, блоке питания транспортного средства, промышленном блоке питания управления, блоке питания модели самолета, встроенной системе и т. Д.
Особенности
Широкий диапазон входного напряжения: 5 ~ 32 В
Выходное напряжение: его можно произвольно регулировать между 2 ~ 24 В, или фиксированным типом выходного напряжения (произвольно выбирается между 2 ~ 24 В), пожалуйста, укажите при покупке, регулируемой по умолчанию
Постоянный ток на выходе: 12A, максимальная 14A (вход 14 V, выход 12 V).
Используя передовую технологию синхронного выпрямления, эффективность преобразования может достигать 98%
Рабочая частота: 200 кГц
Выходная защита от перегрузки по току и короткого замыкания
15а предохранитель на входном конце, плюс один уровень защиты
Чип с защитой от перегрева, он автоматически перестанет работать при перегреве
Защита от входного напряжения, остановка работы при входном напряжении ниже 4,5 в
Нет входного обратного подключения защита
Функция плавного пуска обеспечивает отсутствие перенапряжения во время включения
Включенный терминал может непосредственно управлять переключателем выходного напряжения, а выходное напряжение можно выключить, непосредственно вырезав заземление, и модуль переходит в спящий режим. Если не подключен (плавающий), выход включается.
Входные и выходные клеммы lc-фильтруются, а керамические конденсаторы большой емкости и высокочастотные низкоомные электролитические конденсаторы, изготовленные в Тайване, используются для обеспечения чрезвычайно низкой входной и выходной пульсации. При вводе 14В и вывод 12V10A, пульсации ≤30mVp-p. Особенно в автомобилях, это не будет мешать другому оборудованию
Повышение температуры при полной нагрузке: 50 ℃
Диапазон рабочих температур промышленного класса: от-45 до + 85 °C
Объем: 85X48X25 мм (Длина X Ширина X высота)
Метод проводки: тип терминала
