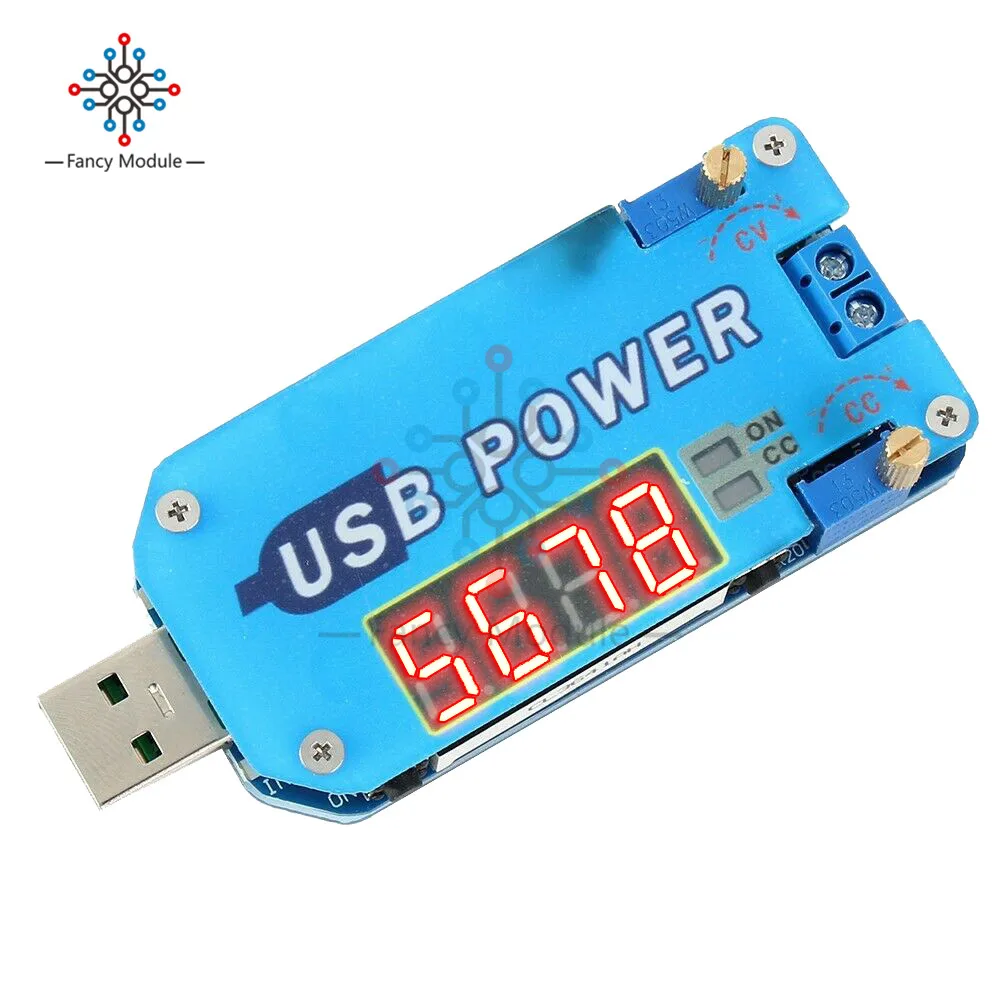

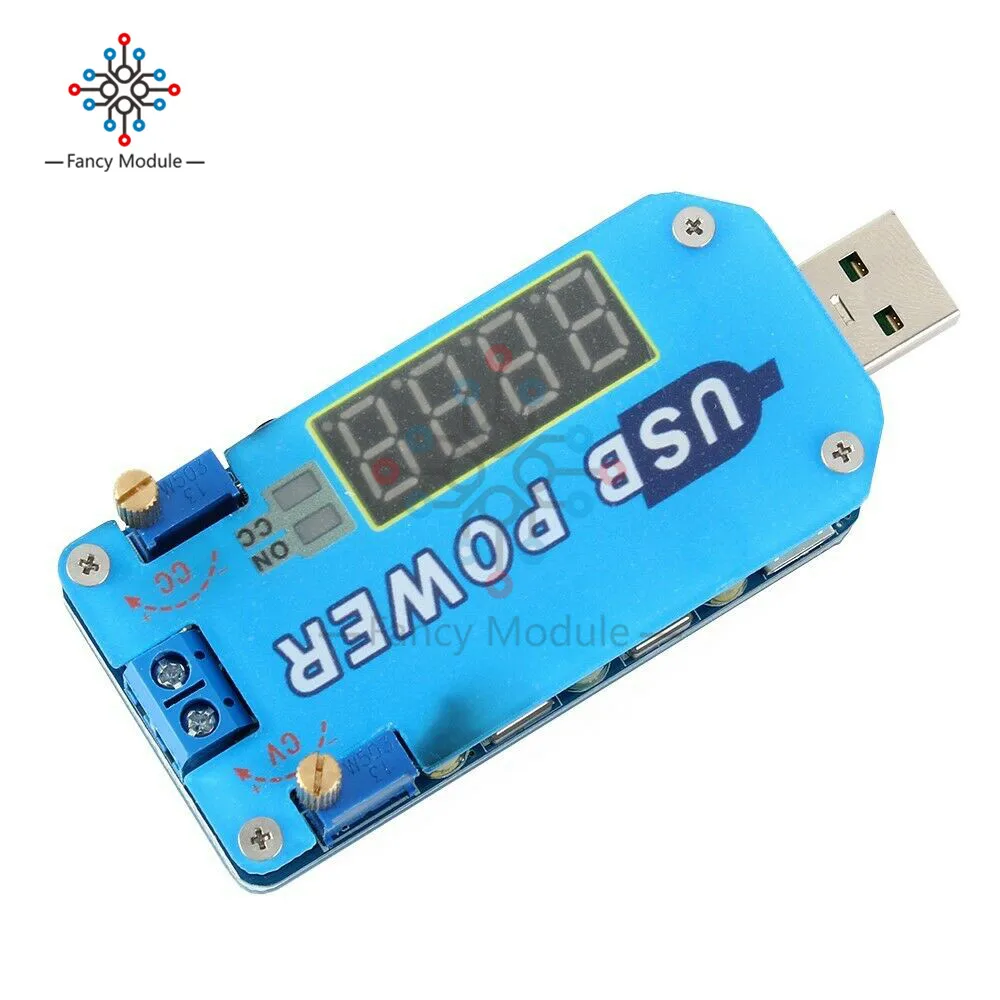

15 Вт регулируемый Adjustable CC CV USB 5 В до 3,3 В 9 в 12 В 24 в 30 в понижающий блок питания комбинированные преобразователи модуль с корпусом

Описание

Описание:Это постоянного тока, регулируемый постоянный ток постоянного напряжения, повышающий/вниз Модуль питания с светодиодный цифровым дисплеем трубки. Отображение выходного напряжения, выходного тока и выходной мощности. Регулируемое выходное напряжение и ток. Установите выходной ток для удовлетворения требований. Его можно использовать как обычный модуль питания buck, зарядное устройство и светодиодный драйвер постоянного тока. Простой и эффективный, практичный.Особенности:Поддержка защита от короткого замыканияПоддержка защиты от обратного потокаПоддержка постоянного напряжения постоянного тока регулировки4-битовая цифровая трубка дисплейТри входа РЕЖИМА МОЩНОСТИПоддержка защиты от перегрузки по токуПоддержка защиты от перенапряженияПоддержка Защита от превышения мощностиПоддержка защита от превышения температурыПоддержка режим зарядкиВысокое разрешениеНесколько параметров могут отображаться в свою очередьПараметры:Входное напряжение для подушек: DC 4,0 V-13,0 VВходное напряжение для USB: DC 5,0 VВыходное напряжение: 0,5-30,0 В постоянного токаВыход ток: 2AВыходная мощность: 15 Вт (макс)Точность отображения напряжения: +/-0,1 вРазрешение дисплея напряжения: 0,1 вДиапазон отображения тока: 0 ~ 2.2AТочность отображения тока: +/-0.05AРазрешение дисплея напряжения: 0.001AДиапазон отображения мощности: ~ 99.99AhТочность емкости: 0,00 Вт ~ 15,0 ВтПорог температуры защиты: 100 ℃Эффективность преобразования: 95%Рабочий ток: 30mAЗащита от короткого замыкания: ДаЗащита от обратного потока: ДаЗащита от перегрузки по току: ДаЗащита от перенапряжения: ДаЗащита от перегрузки: ДаДиапазон рабочей температуры:-20℃ ~ 85℃Диапазон рабочей влажности: 0%-95% RHРазмер: 84*35*14 ммЗащитные функции:1. Защита от перенапряжения: модуль автоматически отключает выходное напряжение, если выходное напряжение более 30,5 в.2. Защита от перегрузки по току: модуль автоматически отключит выход, если выходной ток больше, чем 2А.3. Защита от перегрузки: модуль автоматически выключает выход, если выходная мощность более 15 Вт. Он будет отображаться '-OP-'. Потребитель должен уменьшить мощность нагрузки, а затем нажмите кнопку «ON/OFF».4. Ошибка тока: большая ошибка отображения при выходном токе менее 0,05а. Он не может отображать выходной ток, если ток 10 ~ 40 мА.5. Защита от перегрева: модуль автоматически отключит выход, если termperature больше, чем 100℃. Он будет отображаться '-OT-'. Потребитель должен уменьшить мощность нагрузки, а затем нажмите кнопку «ON/OFF».Применение:1). Как обычный понижающий модуль питания1. Подключение правильного входного напряжения на входном терминале2. Отрегулируйте CV потенциометр постоянного напряжения, чтобы установить выходное напряжение в соответствии с требованиями. Поверните CV потенциометр против часовой стрелки более 10 поворотов, если выходное напряжение не может быть отрегулировано.3. Поверните потенциометр CC против часовой стрелки сначала более 10 оборотов.4. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)5. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току.6. Тест и использование (например: Максимальный выходной ток модуля составляет 1А, если дисплей 1А на мультиметре. Красный светодиодный индикатор включится, если выход достигает 1А. Иначе светодиодный выключен.)7. Выходное напряжение уменьшится из-за тока выборочного резистора на выходе. Чем выше ток, тем больше уменьшается напряжение.8. Выходной ток не может сохранить фиксируемое значение. Он меняется с нагрузкой. Но он не может превышать установленное значение выходного тока.2) в качестве зарядного устройства:1. Топы: модуль питания не может использоваться в качестве зарядного модуля, если он не поддерживает функцию постоянного тока. Разница в напряжении между батареей с недостаточным напряжением и зарядным устройством очень большая. Вызывает чрезмерный ток зарядки даже повреждение аккумулятора. Поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. Затем автоматически переключается обратно на постоянное напряжение зарядки.2. Убедитесь, что плавающее напряжение заряда и ток заряда для аккумулятора. Если параметр литиевой батареи составляет 3,7 в/2200 мАч, то напряжение поплавкового заряда составляет 4,2 в, а максимальный ток зарядки-1С, что составляет 2200ма.3. Подключение правильного входного напряжения на входном терминале. (Примечание: Не подключайте нагрузку во время заданного параметра).4. Измерьте выходное напряжение на мультиметр и отрегулируйте CV потенциометр, чтобы убедиться, что выходное напряжение достигается, чтобы требует плавающего напряжения заряда. (Если заряжать литиевый аккумулятор 3,7 в, Отрегулируйте выходное напряжение до 4,2 в)5. Поверните потенциометр CC против часовой стрелки сначала более 10 оборотов.6. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)7. Вращать потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока заряда.8. Подключение аккумулятора на выходном терминале и запуск зарядки.3) как мощный светодиодный драйвер постоянного тока:1. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.2. Подключение правильного входного напряжения на входном терминале. (Примечание: Не подключайте нагрузку во время заданного параметра).3. Протестируйте выходное напряжение на мультиметре на выходном терминале и отрегулируйте CV потенциометр для установки выходного напряжения на светодиодный Максимальное рабочее напряжение.4. Поверните потенциометр CC против часовой стрелки более 10 поворотов.5. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)6. Вращать потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требованиями светодиодный рабочий ток.7. Подключите светодиодный и тест.Примечание:Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.Пожалуйста, не коротко выходите.«Вход» и «выход» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток выхода.Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.Пожалуйста, понижайте выходную мощность, если модуль горячий.Поверните CV потенциометр против часовой стрелки более 10 поворотов, если выходное напряжение не может быть отрегулировано.Выходной ток не может сохранить fix значение вывода. Он меняется с нагрузкой. Но он не может превышать установленное значение выходного тока.Перед использованием прочитайте руководство и описание.Применение:Обычный источник питанияБатарея зарядное устройствоСветодиодный источник питания приводаэИнструмент для отображения напряженияТесты метрПроверка цепиМощность преобразованияПосылка:1 * USB 2А повышающий/вниз Модуль питания с оболочкой
